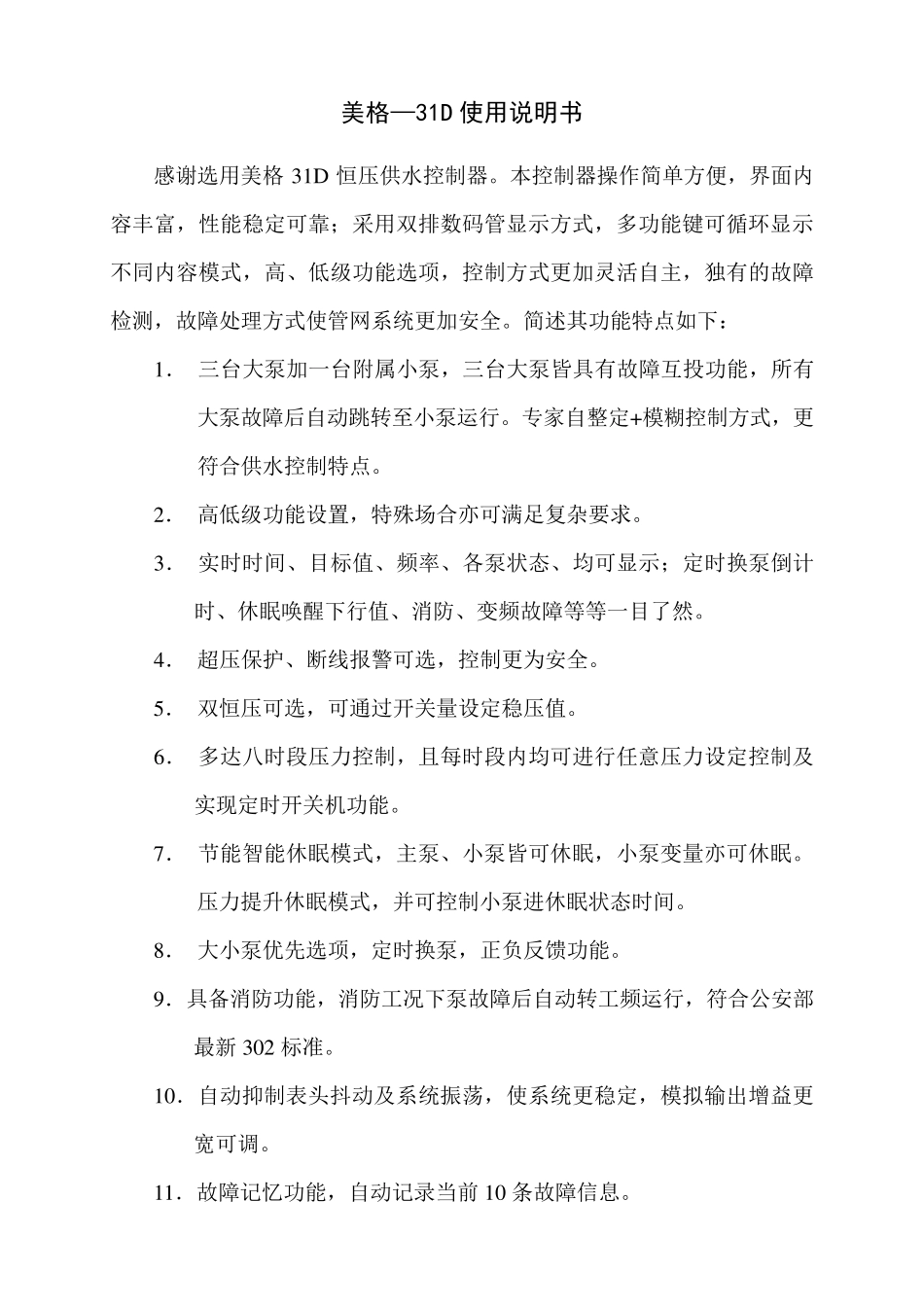

美格—31D 使用说明书 感谢选用美格31D 恒压供水控制器。本控制器操作简单方便，界面内容丰富，性能稳定可靠；采用双排数码管显示方式，多功能键可循环显示不同内容模式，高、低级功能选项，控制方式更加灵活自主，独有的故障检测，故障处理方式使管网系统更加安全。简述其功能特点如下： 1． 三台大泵加一台附属小泵，三台大泵皆具有故障互投功能，所有大泵故障后自动跳转至小泵运行。专家自整定+模糊控制方式，更符合供水控制特点。 2． 高低级功能设置，特殊场合亦可满足复杂要求。 3． 实时时间、目标值、频率、各泵状态、均可显示；定时换泵倒计时、休眠唤醒下行值、消防、变频故障等等一目了然。 4． 超压保护、断线报警可选，控制更为安全。 5． 双恒压可选，可通过开关量设定稳压值。 6． 多达八时段压力控制，且每时段内均可进行任意压力设定控制及实现定时开关机功能。 7． 节能智能休眠模式，主泵、小泵皆可休眠，小泵变量亦可休眠。压力提升休眠模式，并可控制小泵进休眠状态时间。 8． 大小泵优先选项，定时换泵，正负反馈功能。 9．具备消防功能，消防工况下泵故障后自动转工频运行，符合公安部最新 302 标准。 10．自动抑制表头抖动及系统振荡，使系统更稳定，模拟输出增益更宽可调。 11．故障记忆功能，自动记录当前 10 条故障信息。 12．真正的在线编程功能，擦写随意，设定时无需掉电确认。 13．软件锁及数据初始化功能。 14．超压输出设专用接点，故障报警设专用接点，方便简化外部应用电路设计。 15．独一无二的软着陆功能。即便在循环软起的系统当中，也可获得减速停车的平稳效果，有效抑制水锤。 16 独一无二的传感器短路错线指示功能。接线更为安全。 17 个性化设计可满足用户的特殊需求。 18．强大的密匙预约功能，免除您的后顾之忧。 面板及操作说明 1． 面板分为上、下两排数码管显示方式。上排数码管用于显示实时压力，也可按SET/MON 键循环显示定时换泵倒计时时间、休眠唤醒误差值、当前变频泵频率；下排数码管用于显示当前运行变量泵序号及频率，也可按△键显示目标值及当前时间等。 2．上排数码管左边为两只状态灯，分别指示状态为： RUN 运行指示灯 受运行端子控制，自动运行时点亮。 ALM 报警指示灯 各种故障状态时点亮。 3．下排数码管下方为八只状态灯，分别指示状态为： D1 一号工频 D2 二号工频 D3 三号工频 BD4 四号变频/工频 FA 消防或第二压力有...
