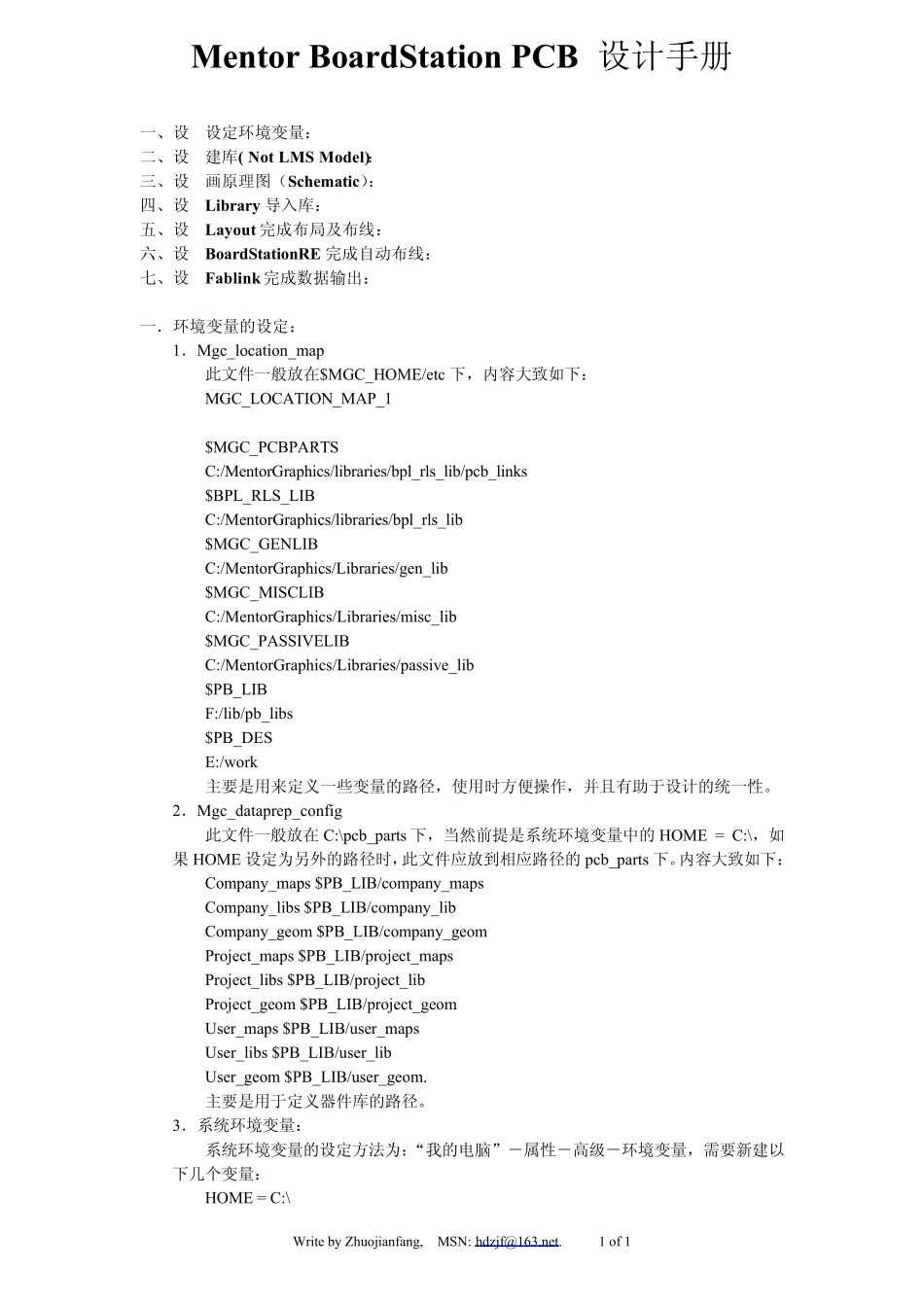

Write by Zhuojianfang, MSN: hdzjf@163.net. 1 of 1 Mentor BoardStation PCB 设计手册 一、 设定环境变量： 二、 建库( Not LMS Model)： 三、 画原理图（Schematic）： 四、 Library 导入库： 五、 Layout 完成布局及布线： 六、 BoardStationRE 完成自动布线： 七、 Fablink 完成数据输出： 一．环境变量的设定： 1．Mgc_location_map 此文件一般放在$MGC_HOME/etc 下，内容大致如下： MGC_LOCATION_MAP_1 $MGC_PCBPARTS C:/MentorGraphics/libraries/bpl_rls_lib/pcb_links $BPL_RLS_LIB C:/MentorGraphics/libraries/bpl_rls_lib $MGC_GENLIB C:/MentorGraphics/Libraries/gen_lib $MGC_MISCLIB C:/MentorGraphics/Libraries/misc_lib $MGC_PASSIVELIB C:/MentorGraphics/Libraries/passive_lib $PB_LIB F:/lib/pb_libs $PB_DES E:/work 主要是用来定义一些变量的路径，使用时方便操作，并且有助于设计的统一性。 2．Mgc_dataprep_config 此文件一般放在 C:\pcb_parts 下，当然前提是系统环境变量中的 HOME = C:\，如果 HOME 设定为另外的路径时，此文件应放到相应路径的 pcb_parts 下。内容大致如下： Company_maps $PB_LIB/company_maps Company_libs $PB_LIB/company_lib Company_geom $PB_LIB/company_geom Project_maps $PB_LIB/project_maps Project_libs $PB_LIB/project_lib Project_geom $PB_LIB/project_geom User_maps $PB_LIB/user_maps User_libs $PB_LIB/user_lib User_geom $PB_LIB/user_geom. 主要是用于定义器件库的路径。 3．系统环境变量： 系统环境变量的设定方法为：“我的电脑”－属性－高级－环境变量，需要新建以下几个变量： HOME = C:\ Write by Zhuojianfang, MSN: hdzjf@163.net. 2 of 2 AMPLE＿PATH = $MGC_HOME/pbtools 用于设定一些辅助工具的路径，如二次开发程序等。 MGLS_LICENSE_FILE = C:\flexlm\license.dat 用于设定 MENTOR 的 LICENSE 路径，如果 LICENSE 不在本地，则应为：MGLS_LICENSE_FILE = Port:IP_Address，即端口号+LICENSE SERVER 的 IP地址或 LICENSE SERVER 的机器名。 MGC_PLOT_OPTIONS = C:/mgc_print_files 用于设定打印机配置文件路径，MENTOR 打印机安装可见 MENTOR 的帮助。 MGC_TMPDIR = C:/TEMP 当然首选 C 盘应该有 TEMP 这个目录。用以...
