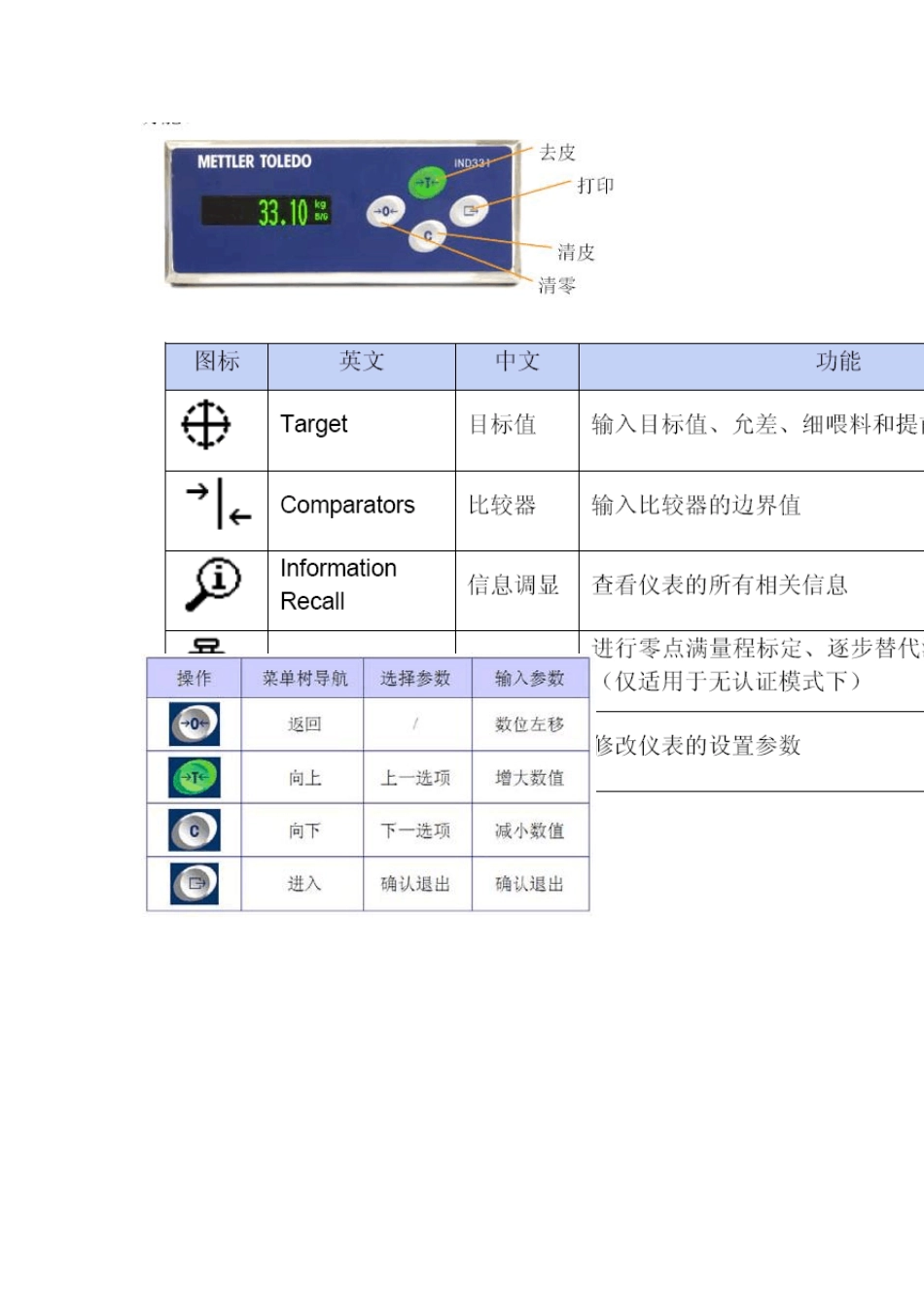

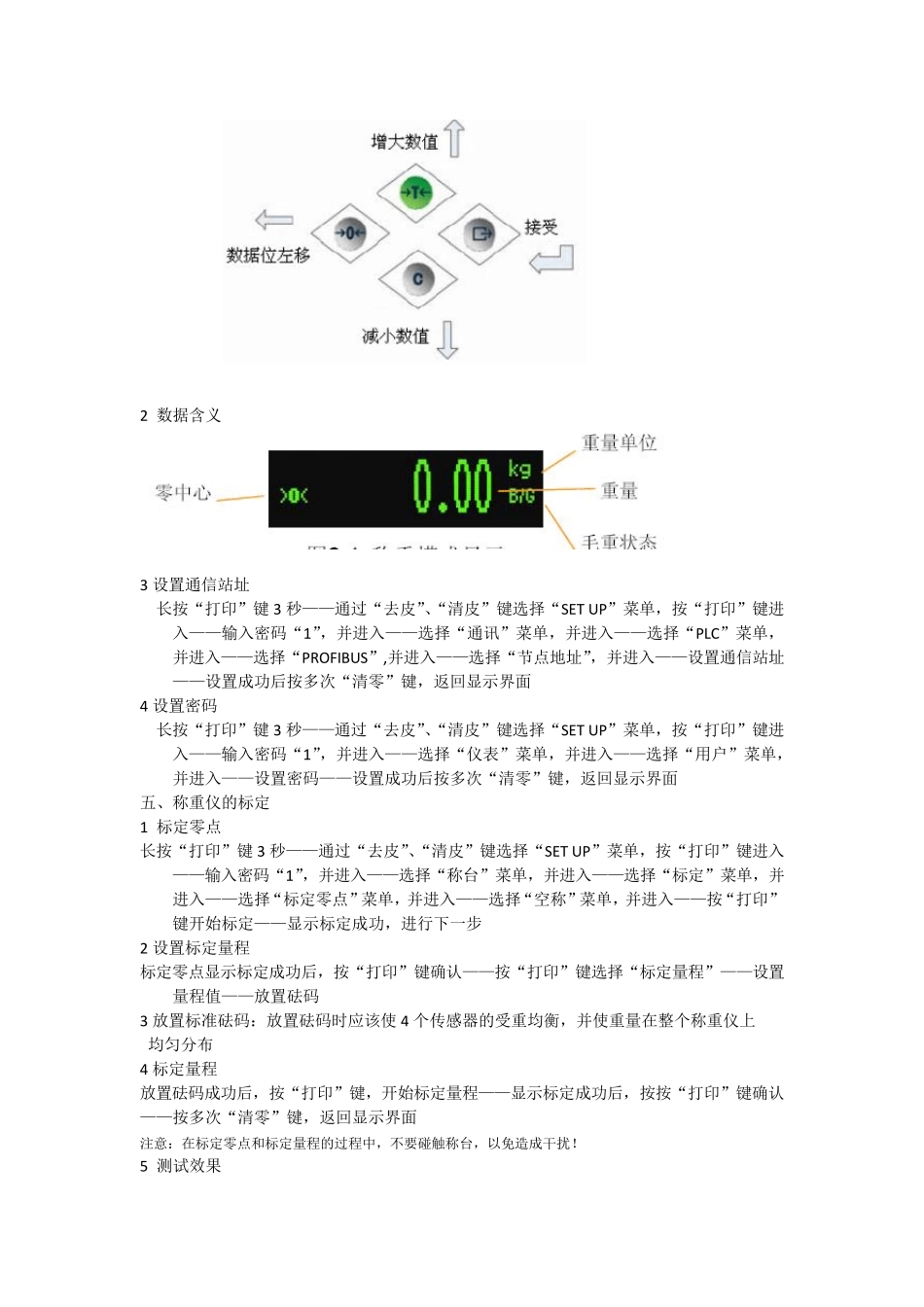

METTLER TOLEDO(梅特勒-托利多)称重仪 ——培训资料 注：本资料只针对梅特勒-托利多IND131/331 型号称重仪，侧重于称重仪的标定及常见参数设置 一 、产品基本信息 1 名称：METTLER TOLEDO(梅特勒-托利多) 2 称重显示控制器型号: IND131/331 防尘式 3 称重传感器型号：SB-1t 4 数量及分布：LT 入库区 2 台 CT1 外部接口区 2 台 CT1 尾料区 1 台 CT1 清洁区 2 台 CT1 装箱区 3 台 CT2 外部接口区 1 台 CT2 装箱区 4 台 共 15 台 二、传感器安装 1 安装时每台称重仪均由 4 个传感器组成，其中一组对角为 2 个全浮动型传感器，另外一组对角为 1 个半浮动型传感器和 1 个固定型传感器 2 安装时 4 个传感器要处于同一水平面 3 按照传感器上的标牌指示进行接线 +EXC 绿色 电源正极 -EXC 黑色 电源负极 SHELD 黄色（粗） 屏蔽线 +SEN 黄色（细） 正反馈线 -SEN 蓝色 负反馈线 +SIN 白色 正信号线 -SIN 红色 负信号线 三、称重显示控制器安装 1 按照手册将各个模块插接并固定 2 按照传感器的接线规则装接信号线（注意要接好屏蔽线） 3 连接 PROFIBUS DP 线 4 连接电源线（请确保主柜的相应的断路器断开） 四、设置参数 1 熟悉面板常用键功能 2 数据含义 3 设置通信站址 长按“打印”键3 秒——通过“去皮”、“清皮”键选择“SET U P”菜单，按“打印”键进入——输入密码“1”，并进入——选择“通讯”菜单，并进入——选择“PLC”菜单，并进入——选择“PROFIBUS”,并进入——选择“节点地址”，并进入——设置通信站址——设置成功后按多次“清零”键，返回显示界面 4 设置密码 长按“打印”键3 秒——通过“去皮”、“清皮”键选择“SET U P”菜单，按“打印”键进入——输入密码“1”，并进入——选择“仪表”菜单，并进入——选择“用户”菜单，并进入——设置密码——设置成功后按多次“清零”键，返回显示界面 五、称重仪的标定 1 标定零点 长按“打印”键3 秒——通过“去皮”、“清皮”键选择“SET U P”菜单，按“打印”键进入——输入密码“1”，并进入——选择“称台”菜单，并进入——选择“标定”菜单，并进入——选择“标定零点”菜单，并进入——选择“空称”菜单，并进入——按“打印”键开始标定——显示标定成功，进行下一步 2 设置标定量程 标定零点显示标定成功后，按“打印”键确认——按“打印”键...
