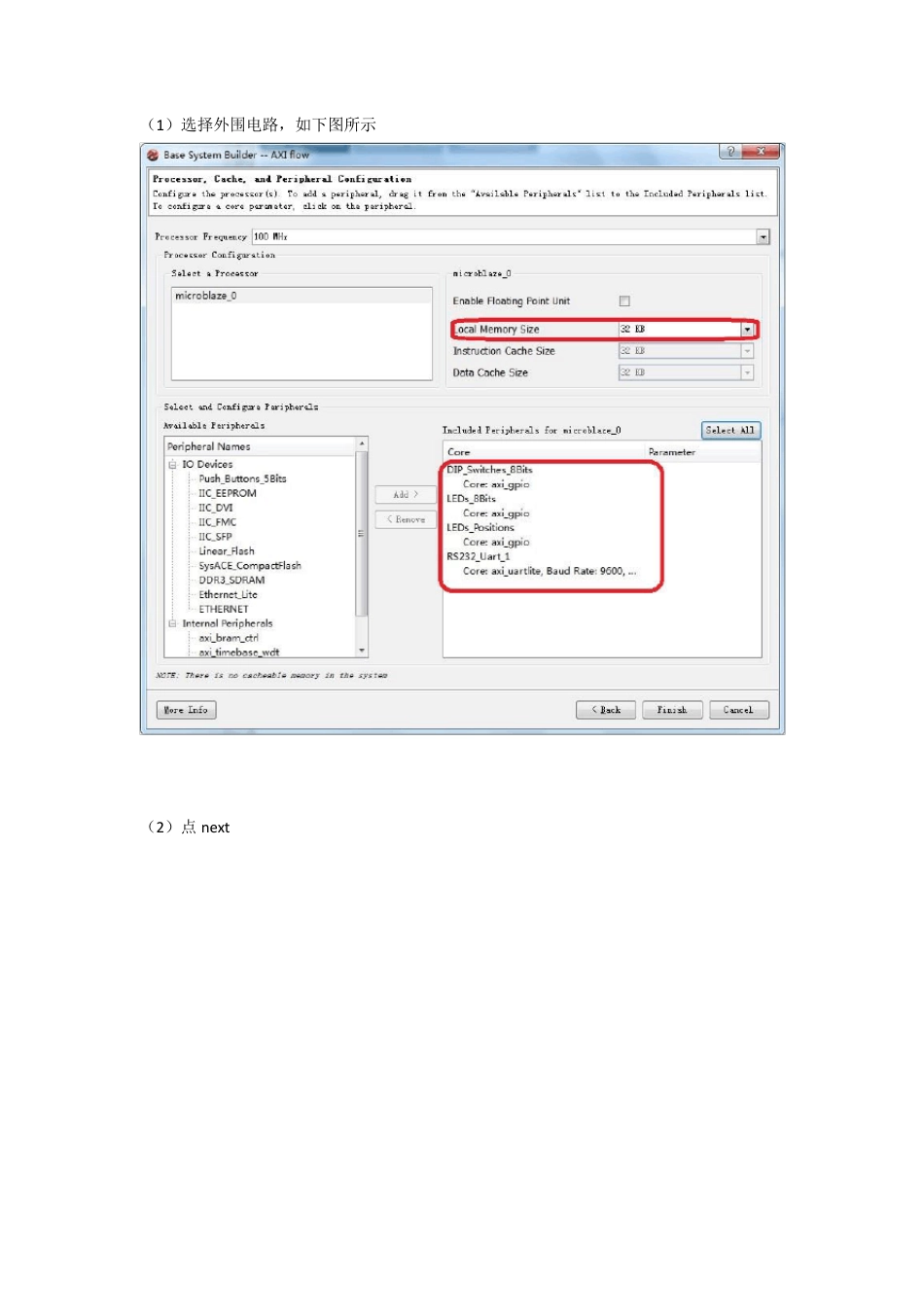

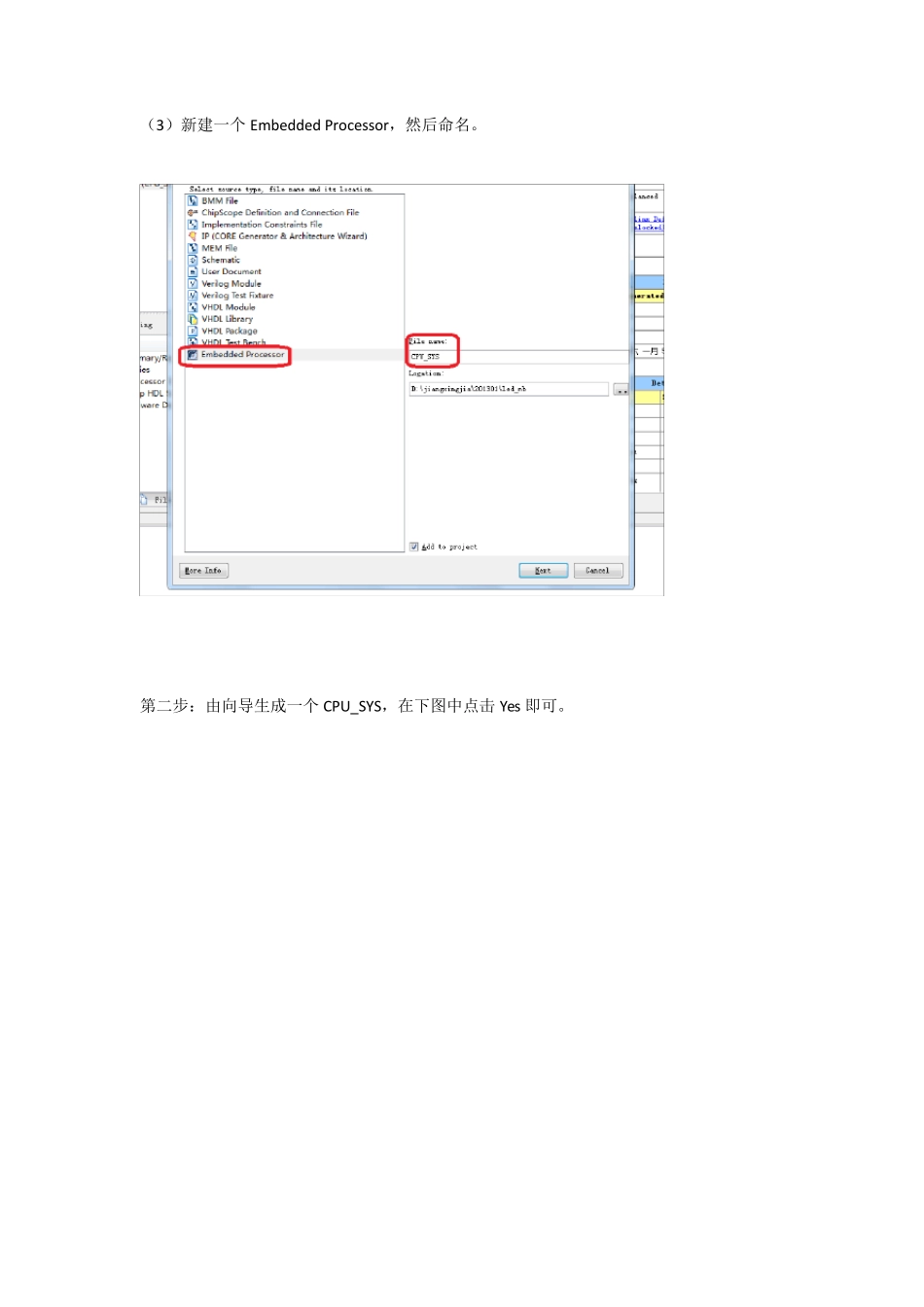

MicroBlaze 实例教程 本实例FPGA 为ML605 评估板，ISE 版本为13.3 第一步：在ISE 中新建一个工程 （1）命名并选择工程目录。 （2）以 ML605 评估板为FPGA 硬件平台，语言以 VHDL 为例，其他选项为默认即可 （3）新建一个Embedded Processor，然后命名。 第二步：由向导生成一个CPU_SYS，在下图中点击 Yes 即可。 （1）选择外围电路，如下图所示 （2）点 next （3）总线选择AXI，对于之前的器件有时候只支持 PLB，则选择PLB （4）生成网表 此后，CPU_SYS 生成完成。 第三步：进入软件平台 （1）在 ISE 环境下先生成Top 层 VHDL 代码 （2）从ISE 环境下导出SDK：如下图选“Export Hardware Design To SDK without Bitstream”，因为此时还没有生成*.bit 文件，所以只能选择“without bitstream” 或者在 XPS 环境中导出SDK： 先选择 XPS 环境中 Project 下的“Export Hardware Design To SDK ...” 在弹出的对话框中选择“Export & Launch SDK” （3）选择工作目录，最好在SDK 下面新建一个 SDK_w orkspace 文件夹 （4）在弹出的提示中选择OK 即可 （5 ） 如下图所示界面，稍等片刻 知道导入完成，出现如下界面，此时的CPU_SYS_hw_platform 平台为默认的平台，我们可以理解为硬件平台。现在就完全进入了 SDK 环境，此后就可以从 Windows 界面直接进入 第四步：用 C 或者 C++语言编写代码 （1）新建一个工程，选择 Xilinx C Project，点击 Next （2）选择 Hello World 模板，点Next （3）生成成功，点击Finish 即可 此时的模版已经生成，在里面hello_world_0 下展开会有src 文件夹，其中的helloworld.c 可以进行编写，但是此时的程序已经是一个完整的程序，运行即可 （4）由于要点亮LED 灯，为简单起见，我们类似于上面的模版生成一个 Peripheral Tests 模版，如下图，点Next 弹出下图所示界面后等待，如下图，完成后点Finish （5）软件平台已经搭建好，而且模版的程序也可以直接用。下面就要点图中小红框所示的下载图标，但在这之前，我们要返回到 ISE 界面先将 FPGA 进行配置 第六步：先在 ISE 环境下下载 FPGA （1）在 ISE 下 Generate Programming File （2）配置 FPGA 在弹出的提示框中点 OK （3）下载bit 文件 1）双击 “Boundary Scan” 选项，如图2 中所示，这时会变成图3； 图2 2）点击 工具栏中的红...
