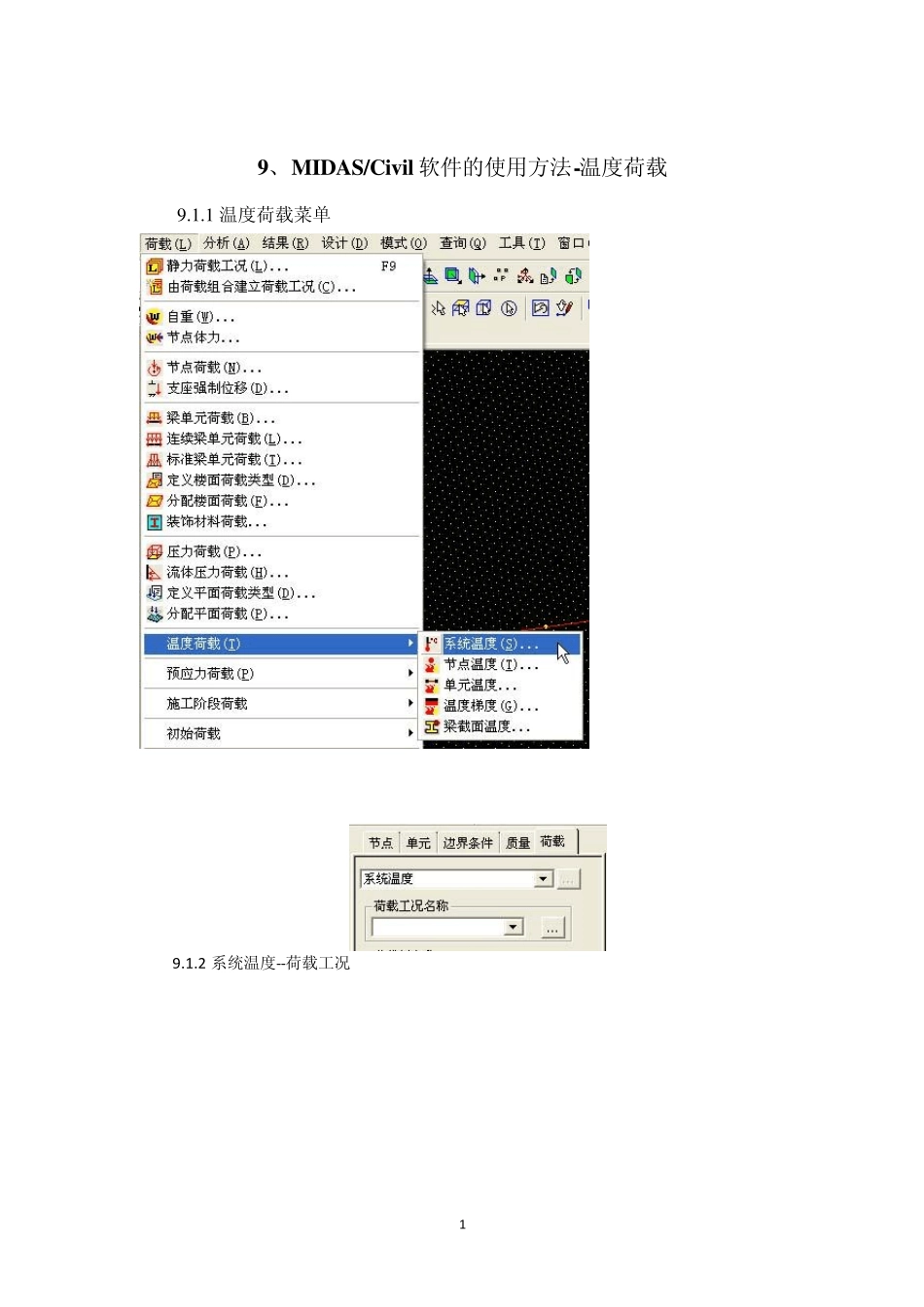

1 9、MIDAS/Civ il 软件的使用方法-温度荷载 9
1 温度荷载菜单 9
2 系统温度--荷载工况 2 9
3 定义系统温度的整体升温 9
4 整体升温 3 9
5 系统温度定义完成 9
6 实时定义节点温度--荷载工况 4 9
7 定义节点温度完成 9
8 实时定义单元温度--荷载工况 9
9 对最外围两个单元施加温度荷载 5 9
10 实时定义温度梯度--荷载工况9
11 对两个单元添加温度梯度荷载 6 9
12 梁截面温度荷载菜单 9
13 实时定义梁截面温度--荷载工况 9
1 对两个单元添加温度梯度荷载图例 7 9
14 梁截面温度名词解释 定义温度方向：同温度梯度一样，它也可以通过对梁截面的高度方向定义它的温度梯度，它也可以通过对梁截面的宽度方向定义它的温度梯度
这里，我们沿高度方向考虑它的温度变化
也就是局部 Z 方向
定义参考位置：选择边顶
B 值：第一个温度梯度作用截面上截面的宽度，输入 1 米， H1：是第一个温度线性荷载段的第一个控制点距离参考位置的高度，选择 0
T1:我就以参考以頂为，第一个温度起始点
温度选为零度
H2:是第二个温度控制点距离参考位置的一个距离高度，我选择是 0
T2:在这个位置上是 5 度
选择添加：完成第一个梁截面的定义
开始第二个梁截面的定义
B 值：第二个温度梯度作用截面上截面的宽度，由于是矩形截面，输入 1 米， H1：是紧挨着第一个温度梯度作用的所以，也是 0
H2:我选择的是继续向梁截面Z 向下走 0
3 米， T1:在这个位置上是 0 度
T2:在这个位置上是 7 度
选择添加：完成第二个梁截面的定义
8 类似：我还可以定义多个线性温度荷载 9
15 选择要作用的单元—点击适用就可以了
