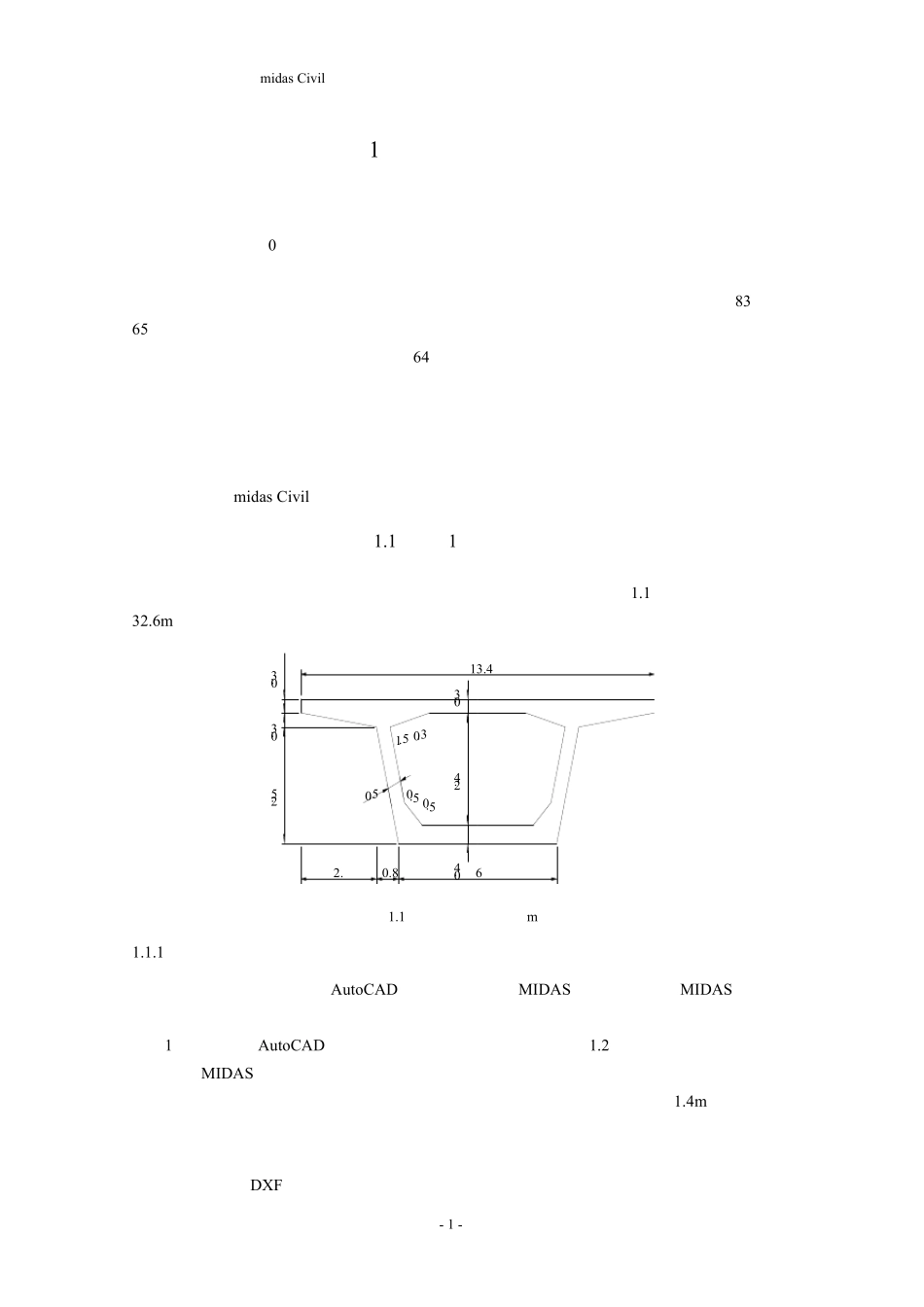

midas Civil 培训资料——石家庄铁道大学土木工程学院仿真实验室- 1 -第 1 部分 现浇支架分析支架现浇施工方法是桥梁施工中经常使用的方法，主要用于简支梁、盖梁、小跨度连续梁和大跨度连续梁 0 号块以及边跨现浇段的施工。支架按其结构形式一般分为梁式支架和满堂支架。梁式支架一般由立柱和梁构成。立柱常采用螺旋钢管、钢管混凝土柱、军用墩（83 式和65 式）、万能杆件和用型钢自加工制作的格构柱等，有时也采用钢筋混凝土立柱，个别情况可以采用贝雷梁和军用梁；梁部分常采用 64 式军用梁、贝雷梁、工字型钢、万能杆件和自加工桁架等。满堂支架常采用碗口支架、扣件式支架等。现浇支架的计算包括基础承载能力计算、立柱计算、分配梁计算、梁计算、模板计算等，这些计算可以采用土力学、结构力学、材料力学的方法手工计算，也可以采用商用软件。这里主要介绍用 midas Civil 软件进行支架的计算。1.1 实例 1——贝雷梁某箱型简支梁采用梁式支架现浇的方法施工，其跨中断面如图 1.1 所示，梁的跨度为32.6m。该梁式支架采用贝雷梁和钢管立柱的形式。13.40.30.32.50.50.32.40.461.5×0.30.5×0.50.82.9图 1.1 箱梁截面（单位：m）1.1.1 贝雷梁模型建立贝雷梁的模型可以先在 AutoCAD 中建立然后导入 MIDAS，也可以直接在 MIDAS 中建立，这里采用第一种方法。1）首先启动 AutoCAD，画出标准贝雷梁的线框模型，如图 1.2 所示。画图时注意单位要与后面的 MIDAS 模型一致。画图时，线段不必在交点处断开，但必须注意不能有重叠的线段。线段均在各杆件的形心处，这样上下弦杆线段间的竖向距离为其中心距，即 1.4m。最好将贝雷梁线框模型的左下节点定义在坐标源点，以便以后方便确定各个构件之间的相对位置。将该图存成 DXF 格式以备后用。midas Civil 培训资料——石家庄铁道大学土木工程学院仿真实验室- 2 -图 1.2 贝雷梁的线框模型（单位：m）2）启动 midas Civil，设定单位。定义截面和材料之前，应先将单位体系设置好（工具>单位系），长度单位设置为 m，力的单位设置为 kN。3）执行文件>导入>AutoCAD DXF 文件，按图 1.3 所示对话框操作。图 1.3 线框模型导入对话框选择 DXF 文件名，双击选择线框模型所在的层，选择材料和截面，绕 X 轴旋转 90°，确midas Civil 培训资料——石家庄铁道大学土木工程学院仿真实验室- 3 -认。因为在图 1.3 中默认选择了“在交叉点分割单元”，所以会...
