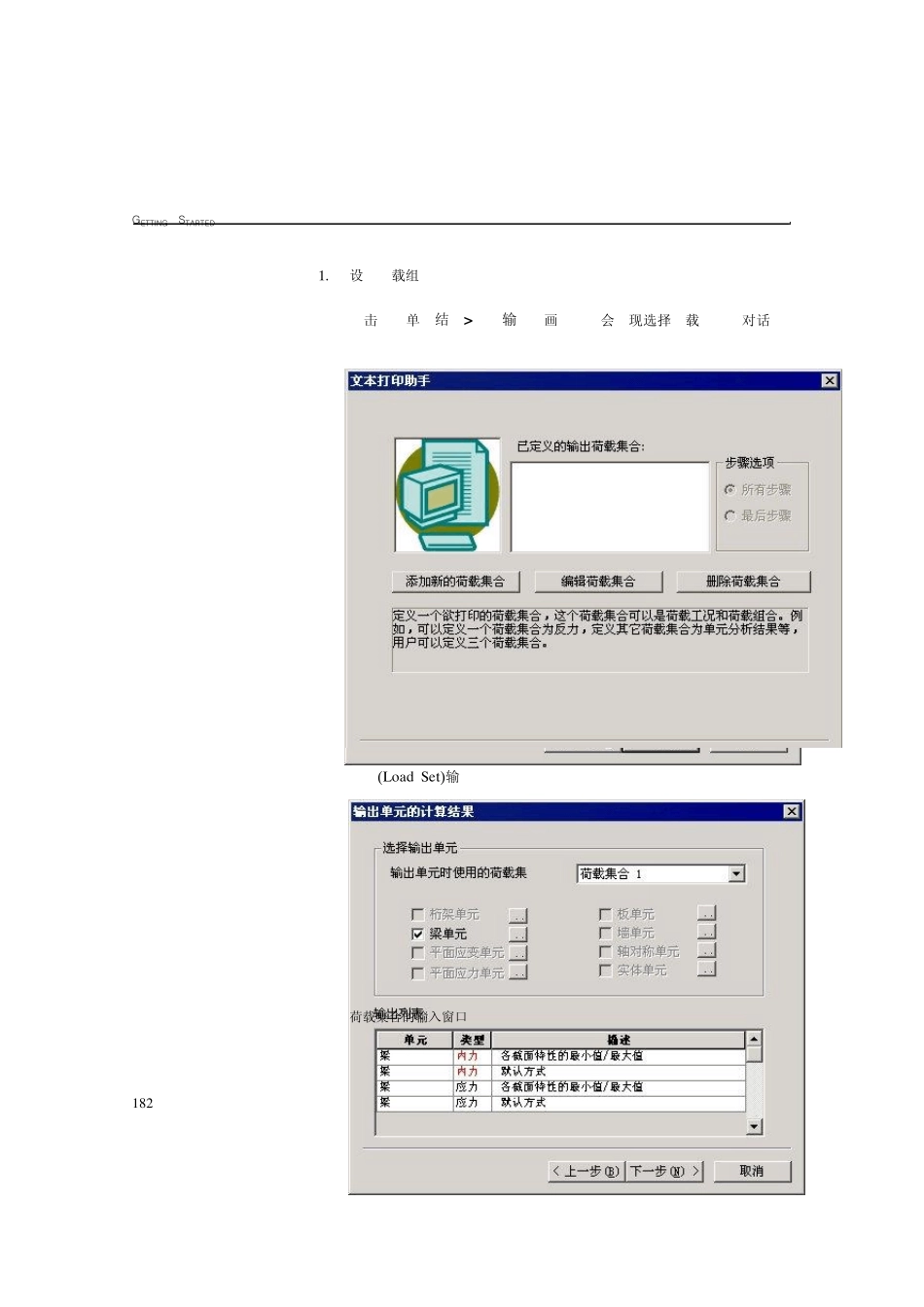

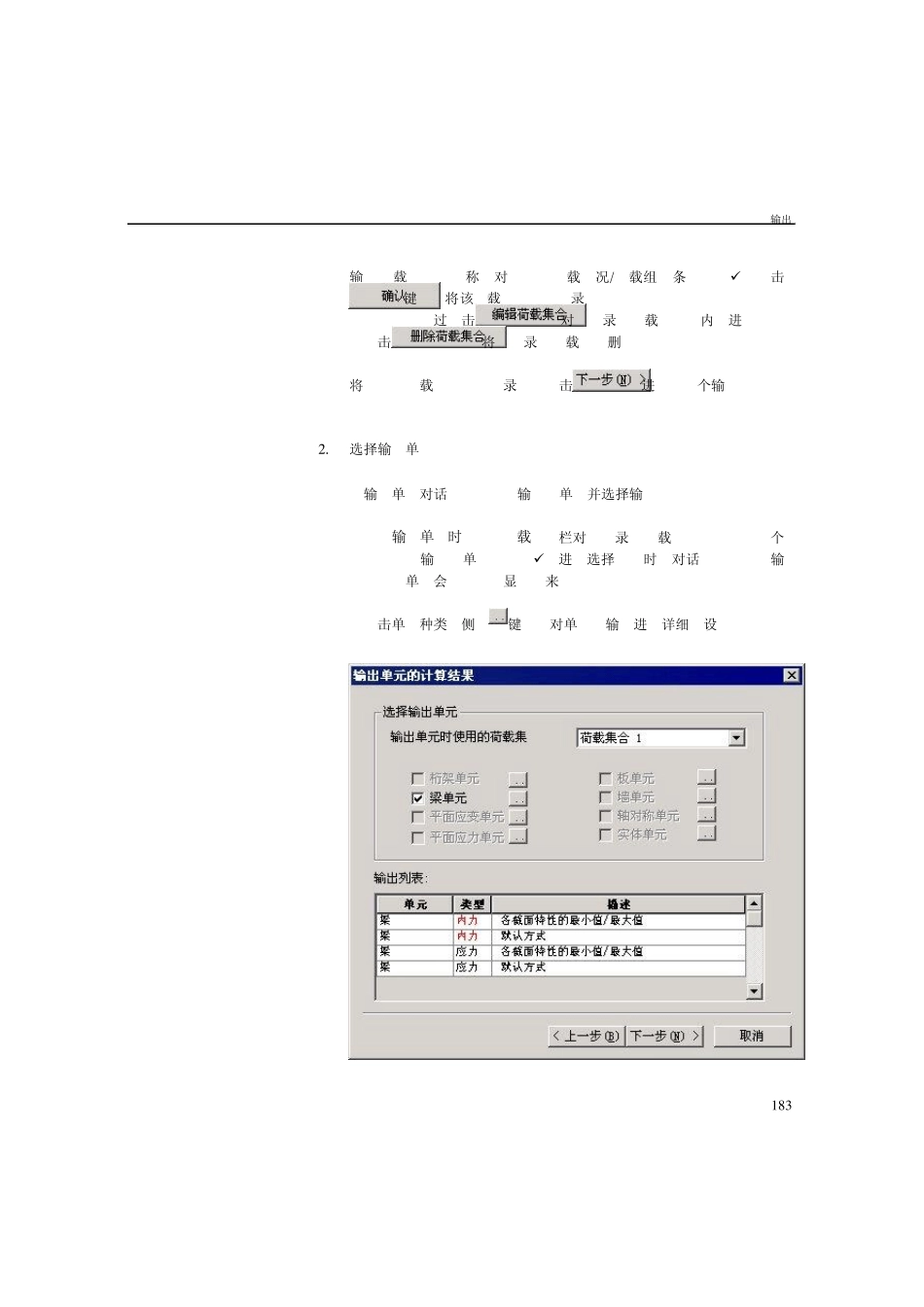

1 8 1 输出 输出文本 文本输出功能是将MIDAS/Civil通过结构分析功能算出的结构分析结果按用户指定的方式进行整理并以文本文件的形式输出的功能。 MIDAS/Civil的文本输出的主要功能如下。  按荷载组合目录(Load Set)来输出的功能 (各输出内容可各自指定不同的荷载组合目录)  按材料、截面特性、单元编号等选择构件并输出其内力及变形的功能  按截面特性输出最大/最小值的功能  输出节点位移和支点反力的功能  按不同单元分别输出包络值及概要的功能  输出各单元的单元坐标系及全局坐标系的功能 文本输出功能，是为获得最终结果，按步骤将所需资料输入的方式来进行的。利用文本输出功能得出结果的过程如下。 GETTING STARTED 1 8 2 1. 设定荷载组合 点击主菜单的结果> 文本输出，画面上就会出现选择荷载集合的对话窗口。 选择荷载集合的对话窗口 荷载集合是指对于构件内力、节点位移、节点反力等为了能够按不同的目的输出而采用的各种荷载工况的集合。在选择荷载集合的对话窗口可按需要建立各种荷载集合。 步骤选项(Step Option)是在进行各施工阶段分析或者几何非线性分析时指定步骤输出方法的功能。点击就会出现如下的荷载集合(Load Set)输入窗口。 荷载集合的输入窗口 输出 1 8 3 输入荷载集合的名称，对所需的荷载工况/荷载组合条件表示后点击键就可将该荷载集合予以登录。 根据需要可通过点击对已登录的荷载集合的内容进行修改或点击将已登录的荷载集合删除。 将所需的荷载集合全部登录后，点击进入下一个输入窗口。 2 . 选择输出单元 在输出单元对话窗口指定欲输出的单元并选择输出形式。 首先在输出单元时使用的荷载集合栏对已登录的荷载集合指定其中一个后，在所要输出的单元前表示以进行选择。此时在对话窗口上只有输出可能的单元会被激活而显示出来。 若点击单元种类右侧的键，可对单元的输出进行详细的设定。 选择输出单元的对话窗口 GETTING STARTED 1 8 4 选择单元详细输出的对话窗口 设定详细输出的对话窗口由两部分组成。左侧是对输出单元进行筛选的区域，右侧是设定输出形式及其它事项的区域。 只有全部满足编号、截面、材料、层数、定义平面、组等筛选项目，所指定属性的单元才会最终得以输出。 过滤 : 列出得以滤选的单元 已选 : 列出运行文本编辑器之前在画面上已选择的单元 文本编辑器功能会将过滤(Filter)和已选(PreSel)栏所列出的所有单元作...
