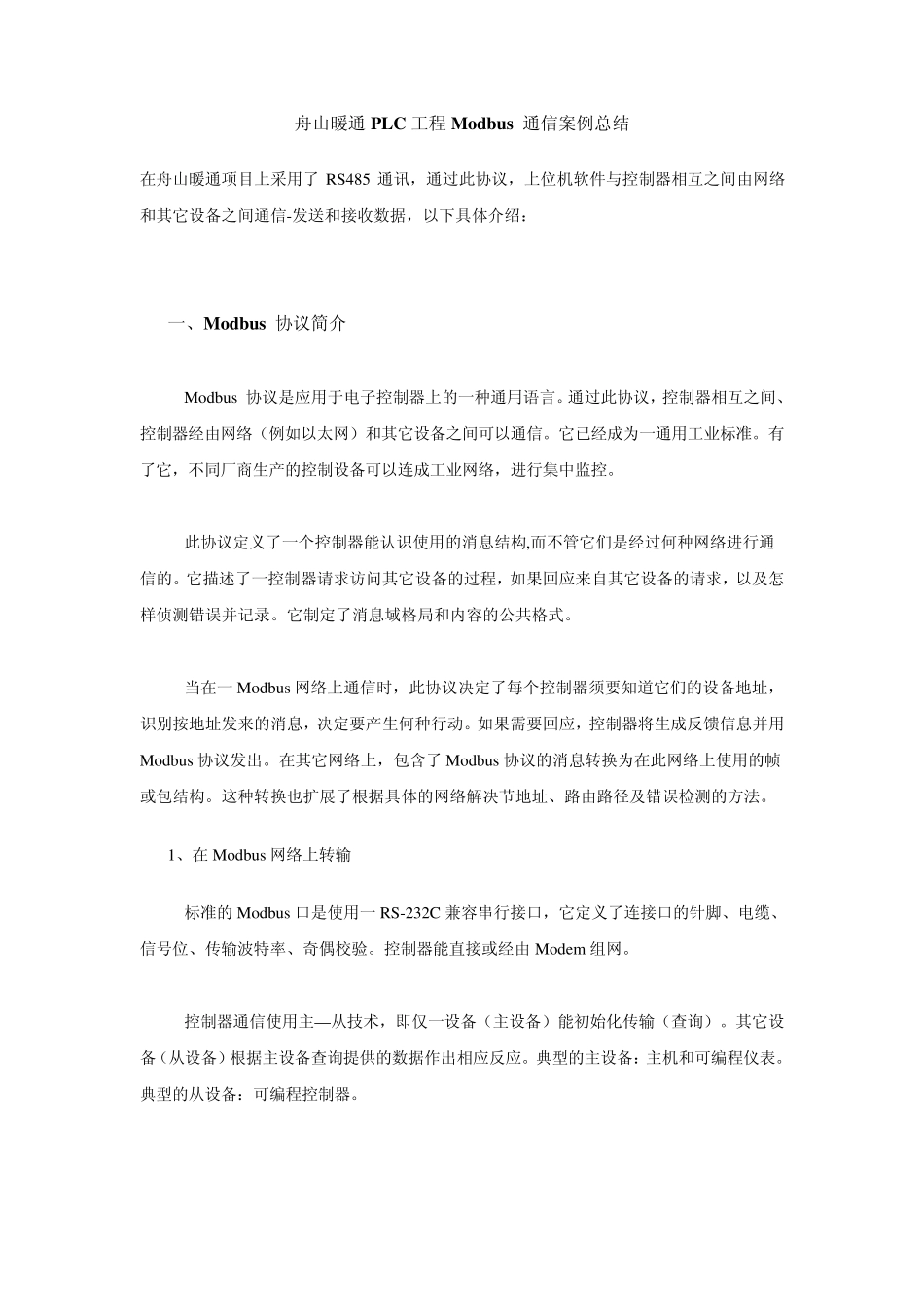

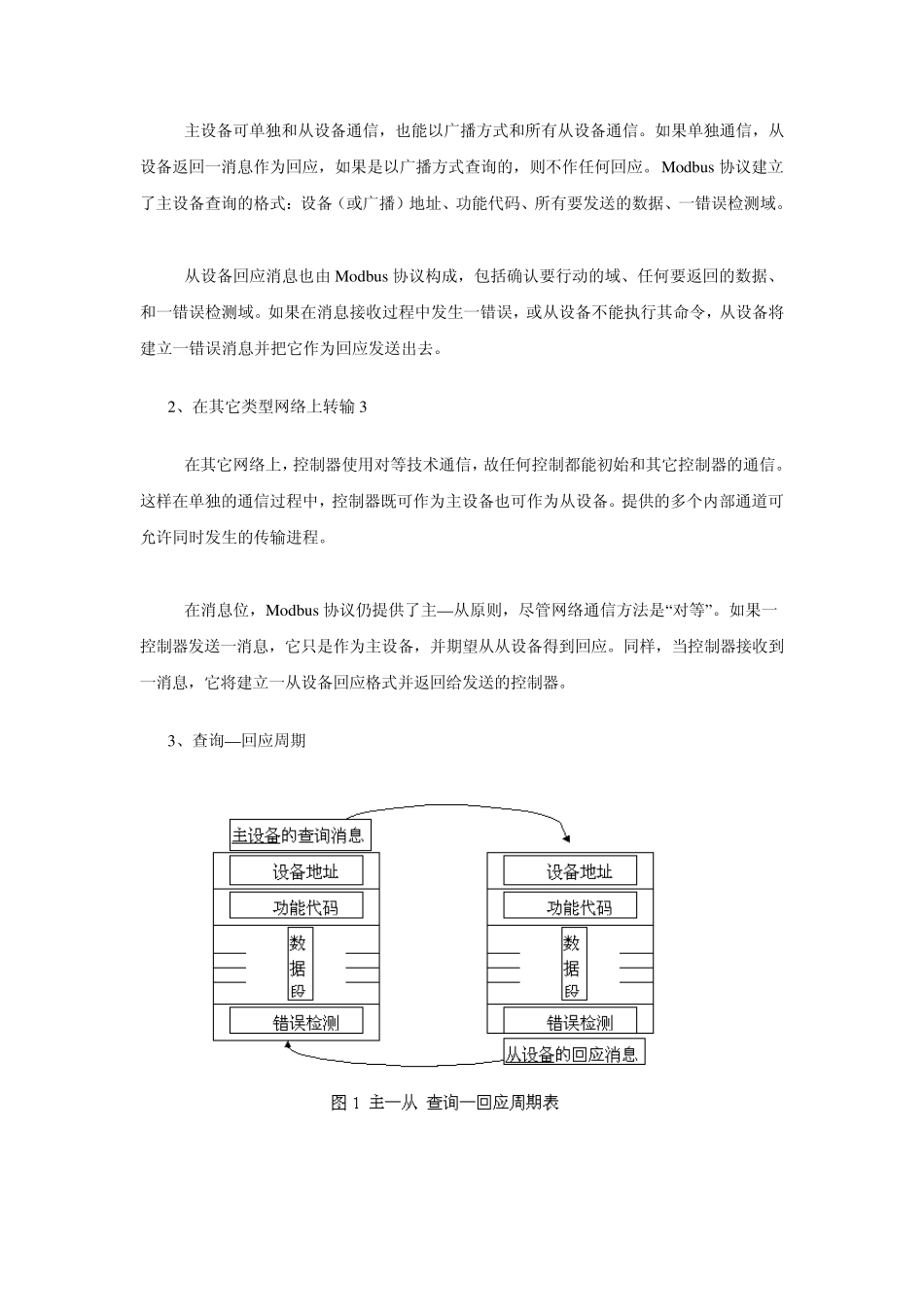

舟山暖通PLC 工程 Modbu s 通信案例总结 在舟山暖通项目上采用了RS485 通讯,通过此协议,上位机软件与控制器相互之间由网络和其它设备之间通信-发送和接收数据,以下具体介绍: 一、Modbu s 协议简介 Modbus 协议是应用于电子控制器上的一种通用语言。通过此协议,控制器相互之间、控制器经由网络(例如以太网)和其它设备之间可以通信。它已经成为一通用工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控。 此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程,如果回应来自其它设备的请求,以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。 当在一Modbus 网络上通信时,此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成反馈信息并用Modbus 协议发出。在其它网络上,包含了Modbus 协议的消息转换为在此网络上使用的帧或 包结构。这 种转换也 扩 展 了根 据具体的网络解 决节 地址、路 由路 径 及错误检 测的方 法 。 1、在Modbus 网络上转输 标准的 Modbus 口 是使用一RS-232C 兼 容串 行接口 ,它定义了连接口 的针 脚 、电缆 、信号 位、传 输 波 特 率 、奇 偶 校 验 。控制器能直 接或 经由Modem 组 网。 控制器通信使用主 — 从 技 术 ,即 仅 一设备(主 设备)能初 始 化 传 输 (查 询 )。其它设备(从 设备)根 据主 设备查 询 提 供 的数据作 出相应反应。典 型 的主 设备:主 机和可编 程仪 表 。典 型 的从 设备:可编 程控制器。 主设备可单独和从设备通信,也能以广播方式和所有从设备通信。如果单独通信,从设备返回一消息作为回应,如果是以广播方式查询的,则不作任何回应。Modbus 协议建立了主设备查询的格式:设备(或广播)地址、功能代码、所有要发送的数据、一错误检测域。 从设备回应消息也由 Modbus 协议构成,包括确认要行动的域、任何要返回的数据、和一错误检测域。如果在消息接收过程中发生一错误,或从设备不能执行其命令,从设备将建立一错误消息并把它作为回应发送出去。 2、在其它类型网络上转输 3 在其它网络上,控制器使用对等技术通信,故任何控制都能初始和其它控制器的通信。这样在单独的通信过程中,控制器既...
