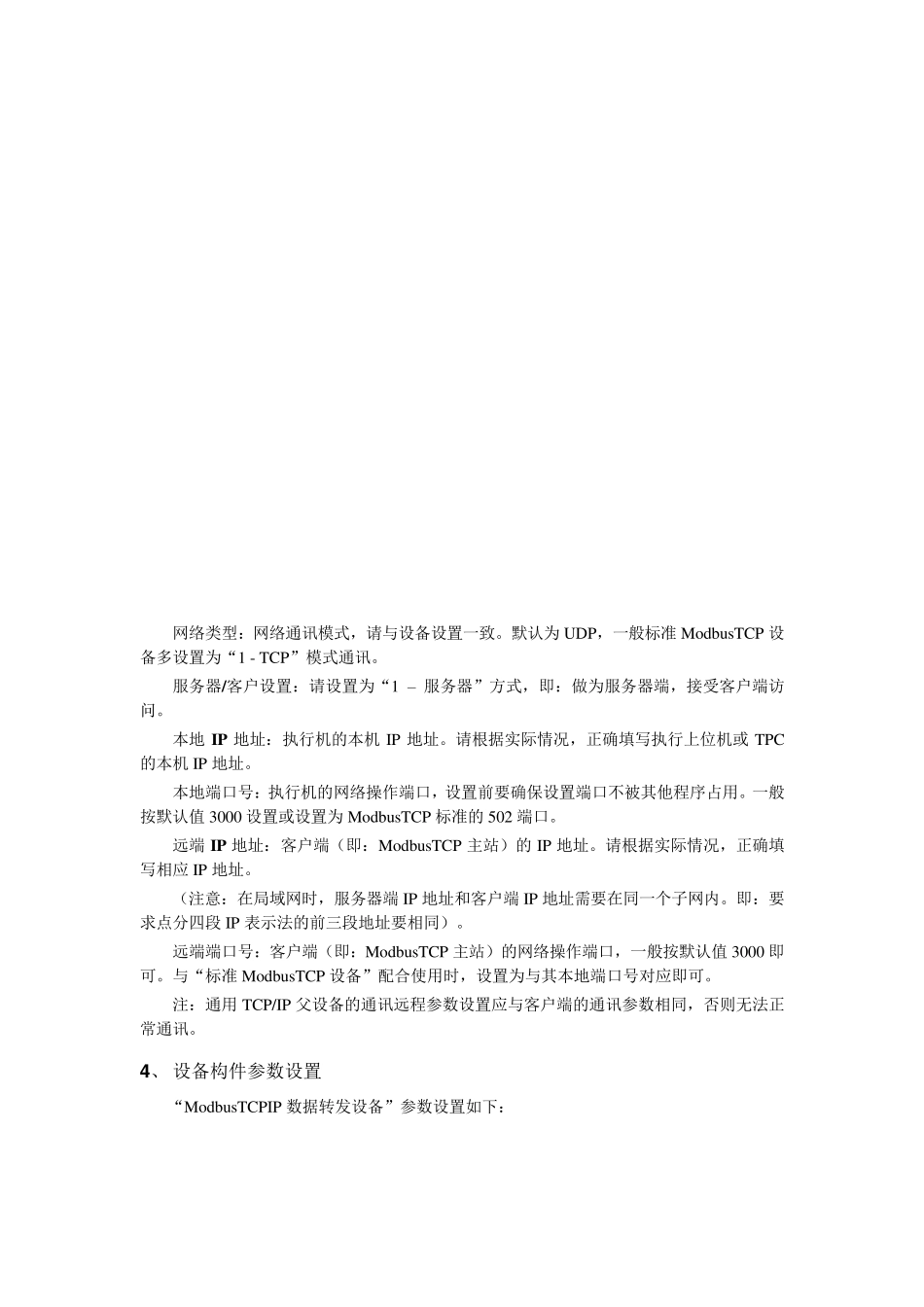

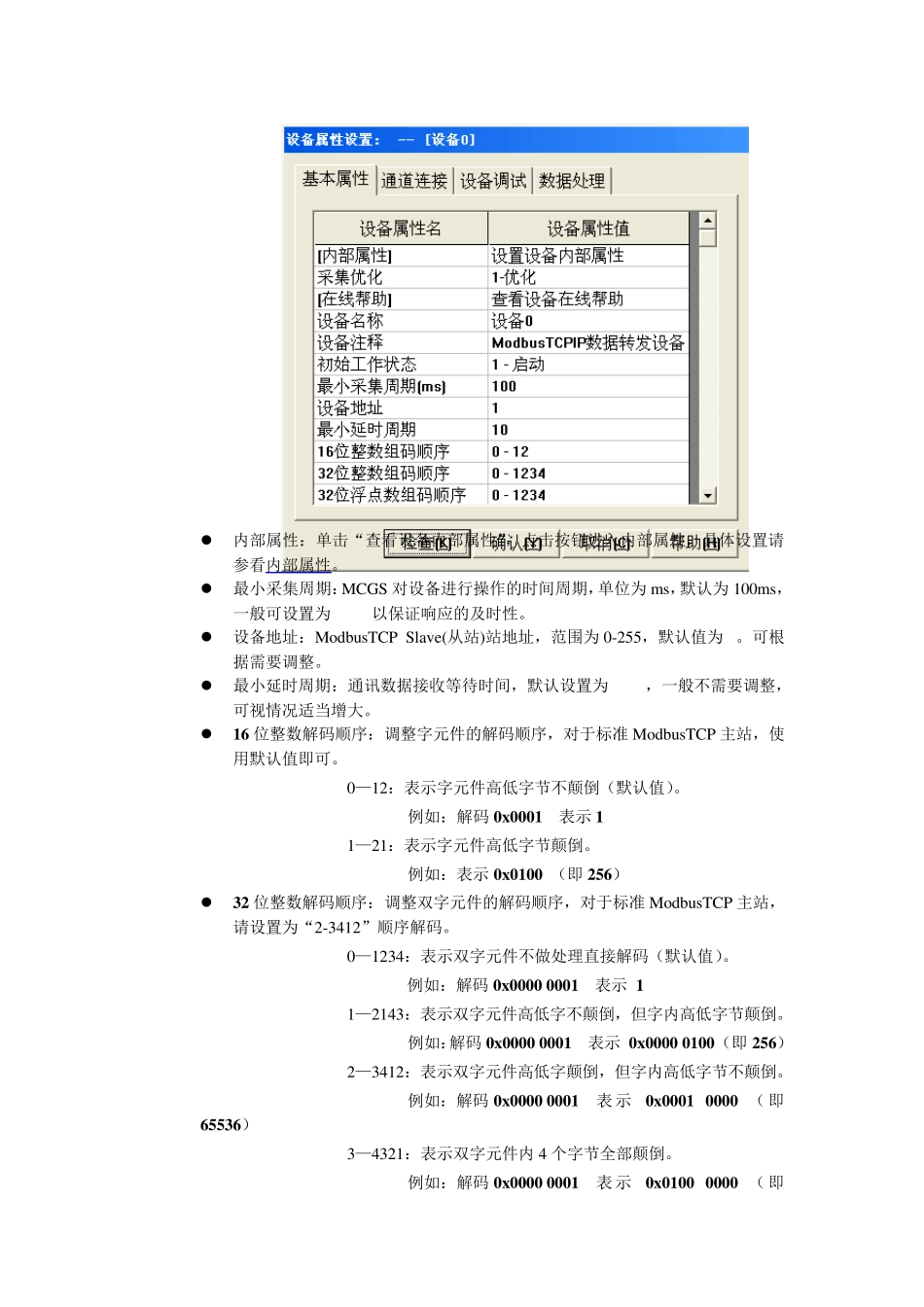

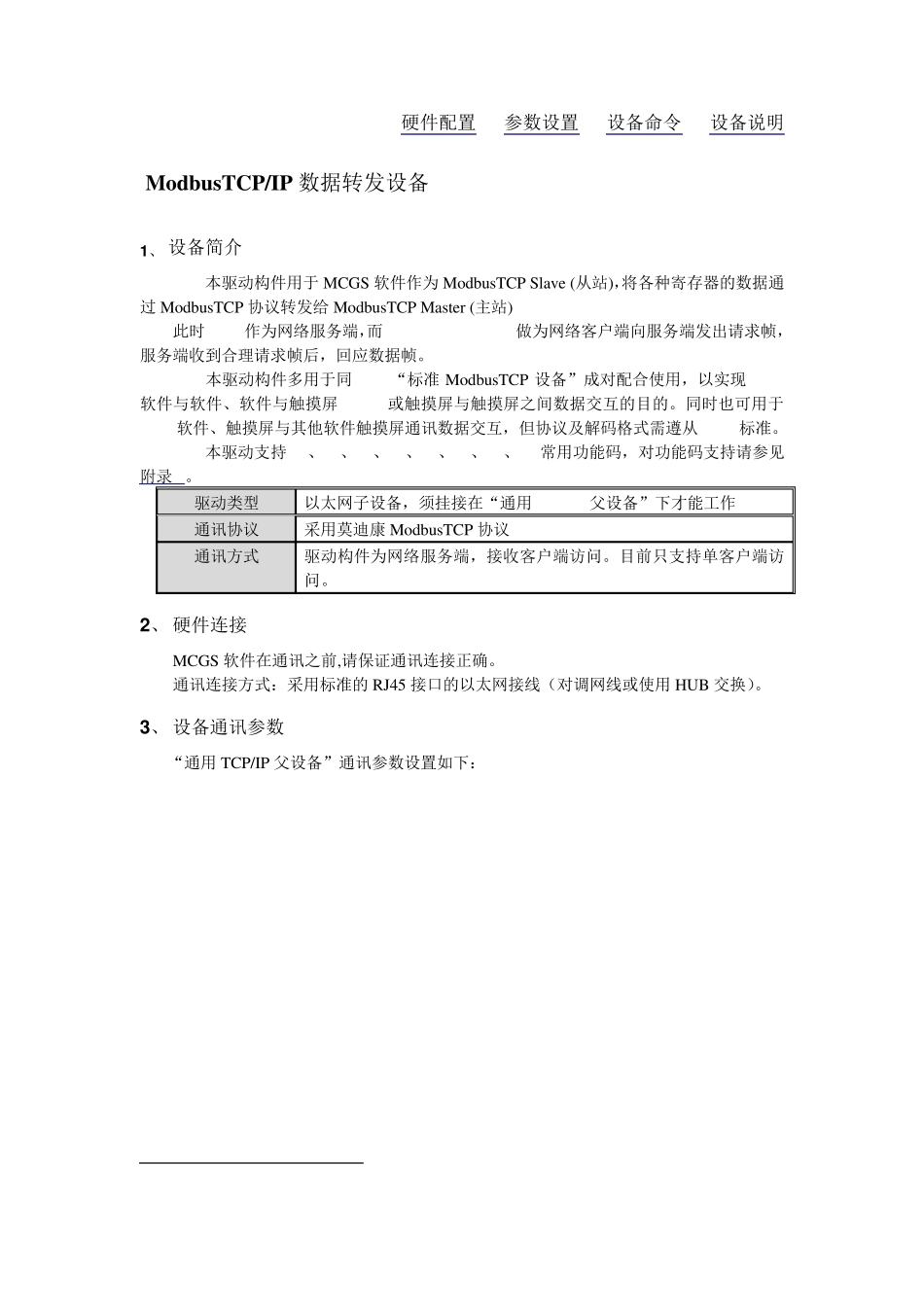

硬件配置 参数设置 设备命令 设备说明 #Modbu sTCP/IP 数据转发设备 1 、 设备简介 本驱动构件用于MCGS 软件作为Modbu sTCP Slav e (从站)，将各种寄存器的数据通过Modbu sTCP 协议转发给Modbu sTCP Master (主站); 此时MCGS作为网络服务端，而ModbusTCP Master做为网络客户端向服务端发出请求帧，服务端收到合理请求帧后，回应数据帧。 本驱动构件多用于同MCGS“标准 Modbu sTCP 设备”成对配合使用，以实现 MCGS软件与软件、软件与触摸屏(TPC),或触摸屏与触摸屏之间数据交互的目的。同时也可用于MCGS软件、触摸屏与其他软件触摸屏通讯数据交互，但协议及解码格式需遵从MCGS标准。 本驱动支持 01、02、03、04、05、06、15、16常用功能码，对功能码支持请参见附录 1。 驱动类型 以太网子设备，须挂接在“通用TCP/IP父设备”下才能工作 通讯协议 采用莫迪康 Modbu sTCP 协议 通讯方式 驱动构件为网络服务端，接收客户端访问。目前只支持单客户端访问。 2 、 硬件连接 MCGS 软件在通讯之前,请保证通讯连接正确。 通讯连接方式：采用标准的RJ45 接口的以太网接线（对调网线或使用HUB 交换）。 3 、 设备通讯参数 “通用TCP/IP 父设备”通讯参数设置如下： 网络类型：网络通讯模式，请与设备设置一致。默认为UDP，一般标准ModbusTCP 设备多设置为“1 - TCP”模式通讯。 服务器/客户设置：请设置为“1 – 服务器”方式，即：做为服务器端，接受客户端访问。 本地 IP 地址：执行机的本机 IP 地址。请根据实际情况，正确填写执行上位机或 TPC的本机 IP 地址。 本地端口号：执行机的网络操作端口，设置前要确保设置端口不被其他程序占用。一般按默认值 3000 设置或设置为ModbusTCP 标准的 502 端口。 远端 IP 地址：客户端（即：ModbusTCP 主站）的 IP 地址。请根据实际情况，正确填写相应 IP 地址。 （注意：在局域网时，服务器端 IP 地址和客户端 IP 地址需要在同一个子网内。即：要求点分四段 IP 表示法的前三段地址要相同）。 远端端口号：客户端（即：ModbusTCP 主站）的网络操作端口，一般按默认值 3000 即可。与“标准ModbusTCP 设备”配合使用时，设置为与其本地端口号对应即可。 注：通用 TCP/IP 父设备的通讯远程参数设置应与客户端的通讯参数相同，否则无法正常通讯。 4 、 设备构件参数设置 “ModbusTCPIP 数据转发设备”参数设置如下...
