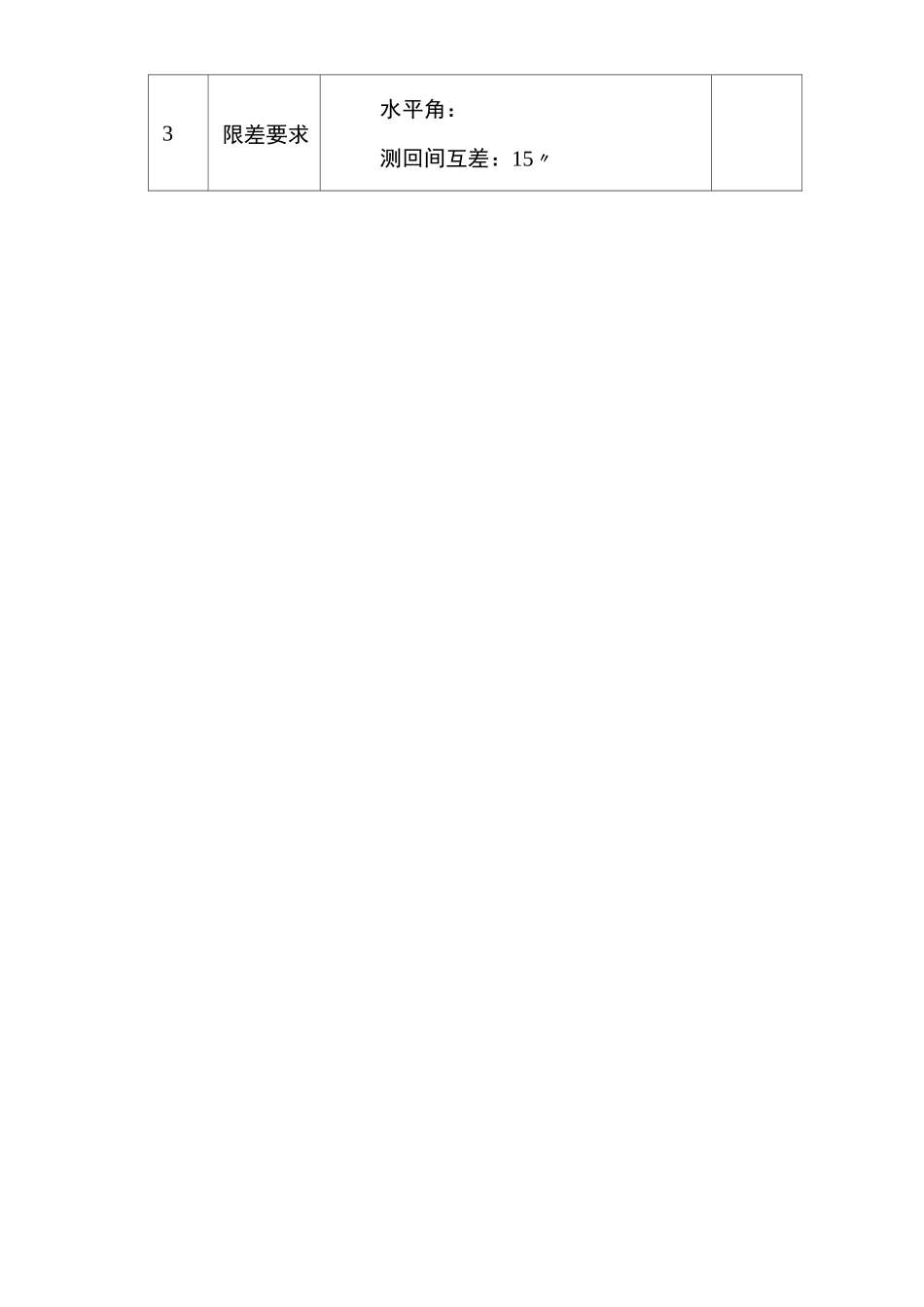

甘肃万胜矿业有限公司1305 工作面贯通测量设计说明书编制单位：地测防治水部编制审核主任总工程师编制日期：2019 年 4 月 15 日一、贯通工程概况根据我矿实际生产接续需要，计划在 1303 工作面西南部布置 1305 工作面，根据井田侧翼长度，采区基本控制布置±15"级导线。该项贯通工程为同一采区，贯通距离 3540m,精度要求较髙，为保证巷道贯通精度，特编制本贯通设计。二、贯通工程测量方案设计1、贯通巷道精度要求及测量方案本次贯通为同一采区两个水平之间的贯通，贯通巷道测量导线总长度3540m，属矿井小型贯通工程。本次贯通对贯通精度提出了较髙要求，两巷在水平方向上允许误差为 0.3m，髙程方向上的允许误差仅为 0.285m，三角髙程导线的髙程闭合差不应大于±100mm/L（L 为导线长度，以 km 为单位）。本次贯通测量观测方法采用煤矿常用的测回法。为提髙测量精度，采取多次且多人观测，以提髙测量精度，在同次测量的过程中，保持同一人观测，以减小观测人的视觉差。序号测量方案内容备注1设计依据根据设计图纸要求，严格执行煤矿测量规程要求2误差原因分析仪器对中误差，照准误差及外界条件影响等。3限差要求水平角：测回间互差：15〃半测回间互差：24〃垂直角：垂直角互差：15〃指标差互差：15〃距离：距离测量互差：3mm4确定仪器尼康 XS 全站仪5作业方法导线必须严格按照 15〃导线的要求进行，在实测过程中，严格按《测量规程》中对 15〃导线的要求进行测量，为提髙贯通精度必须做到以下几点工作a：施工前必须对仪器进行自检工作。b：测量作业遇强风时，水平角观测必须采取挡风措施，对中误差不超过土 1mm,进行两次对中，各测两测回。c：在测导线时，必须先测水平角，然后进行髙程测量。6施工组织组长：郝峰副组长：陈旭辉施工组长：张贝施工成员：张科、何艺龙、翟启程7技术保证定组定员定仪器，仪器必须年检，符合有关参数规定要求；每次延伸导线时必须检查上一站的水平角，延线结束后要检查延线是否正确。8安全措施严格按照煤矿安全规程、煤矿操作规程、煤矿测量规程规定要求作业，做好贯通前后的各项安全措施。三、巷道贯通相遇点的误差预计：贯通相遇点 Q2 在水平重要方向（假定的 x 轴）上的误差包括：地面近井点的测量误差、地面与井下联测导线的测量误差、定向误差和井下全站仪导线测量误差。Q2 点在髙程方向上的误差包括：地面水准测量误差、导入高程误差和井下高程测量误差。各种误差对 Q2 点的影响，可...
