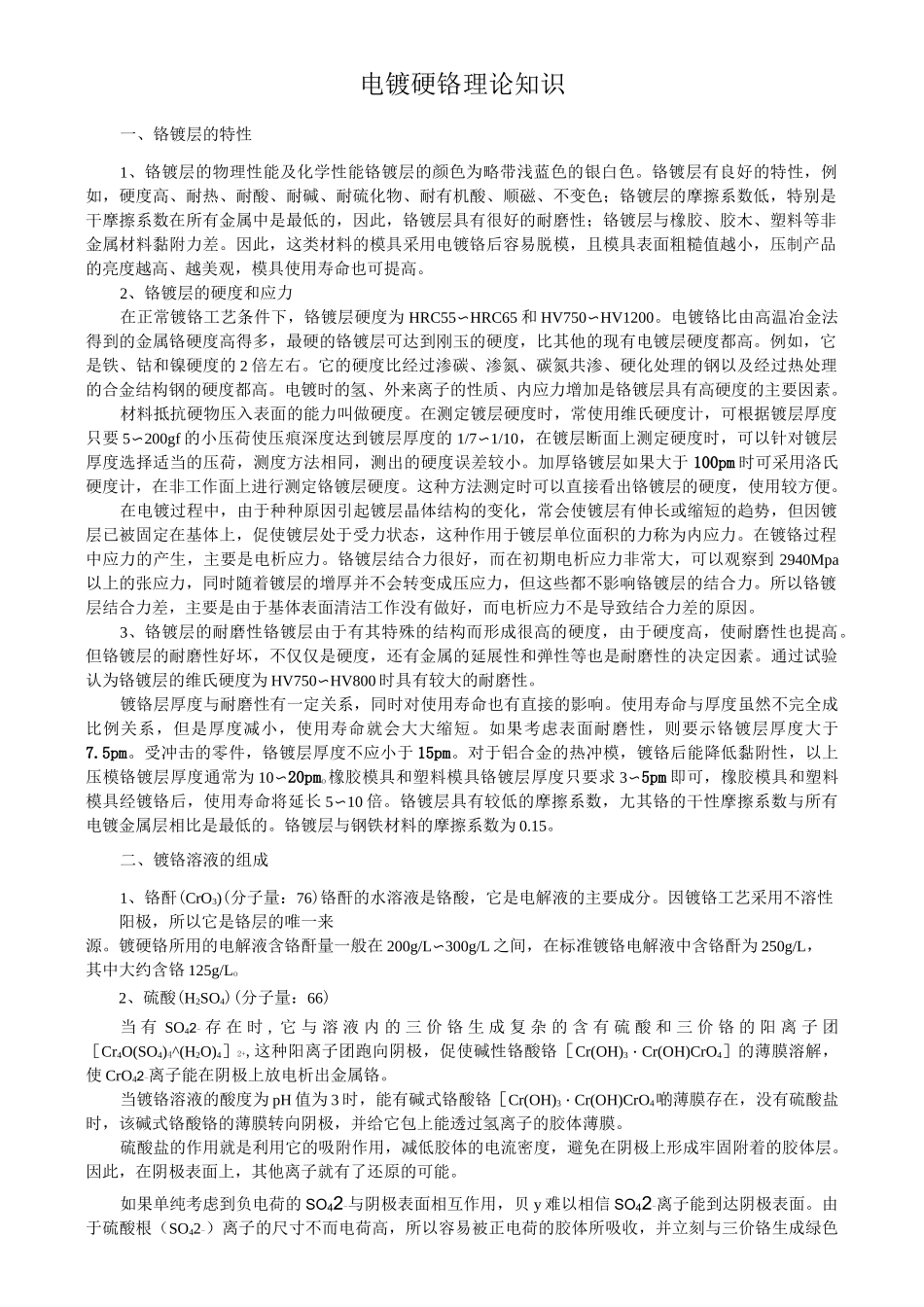

电镀硬铬理论知识一、铬镀层的特性1、铬镀层的物理性能及化学性能铬镀层的颜色为略带浅蓝色的银白色
铬镀层有良好的特性，例如，硬度高、耐热、耐酸、耐碱、耐硫化物、耐有机酸、顺磁、不变色；铬镀层的摩擦系数低，特别是干摩擦系数在所有金属中是最低的，因此，铬镀层具有很好的耐磨性；铬镀层与橡胶、胶木、塑料等非金属材料黏附力差
因此，这类材料的模具采用电镀铬后容易脱模，且模具表面粗糙值越小，压制产品的亮度越高、越美观，模具使用寿命也可提高
2、铬镀层的硬度和应力在正常镀铬工艺条件下，铬镀层硬度为 HRC55〜HRC65 和 HV750〜HV1200
电镀铬比由高温冶金法得到的金属铬硬度高得多，最硬的铬镀层可达到刚玉的硬度，比其他的现有电镀层硬度都高
例如，它是铁、钴和镍硬度的 2 倍左右
它的硬度比经过渗碳、渗氮、碳氮共渗、硬化处理的钢以及经过热处理的合金结构钢的硬度都高
电镀时的氢、外来离子的性质、内应力增加是铬镀层具有高硬度的主要因素
材料抵抗硬物压入表面的能力叫做硬度
在测定镀层硬度时，常使用维氏硬度计，可根据镀层厚度只要 5〜200gf 的小压荷使压痕深度达到镀层厚度的 1/7〜1/10，在镀层断面上测定硬度时，可以针对镀层厚度选择适当的压荷，测度方法相同，测出的硬度误差较小
加厚铬镀层如果大于 100pm 时可采用洛氏硬度计，在非工作面上进行测定铬镀层硬度
这种方法测定时可以直接看出铬镀层的硬度，使用较方便
在电镀过程中，由于种种原因引起镀层晶体结构的变化，常会使镀层有伸长或缩短的趋势，但因镀层已被固定在基体上，促使镀层处于受力状态，这种作用于镀层单位面积的力称为内应力
在镀铬过程中应力的产生，主要是电析应力
铬镀层结合力很好，而在初期电析应力非常大，可以观察到 2940Mpa以上的张应力，同时随着镀层的增厚并不会转变成压应力，但这些都不影响铬镀层的结合力
所以铬镀层结合力差，
