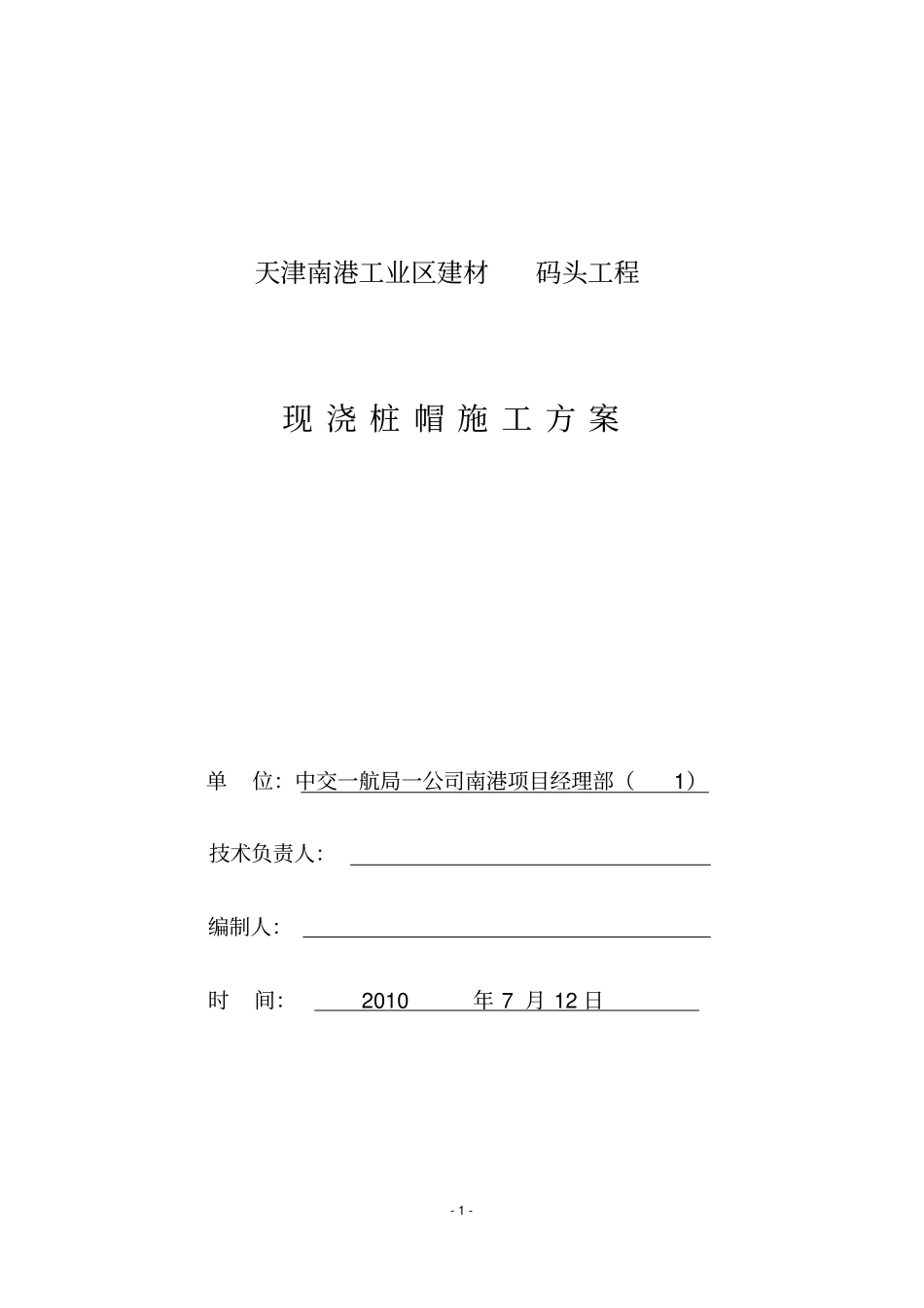

- 1 - 天津南港工业区建材码头工程现 浇 桩 帽 施 工 方 案单位：中交一航局一公司南港项目经理部（1）技术负责人：编制人：时间： 2010年 7 月 12 日- 2 - 目 录1、编制依据与编制说明............................ - 3 -2、工程概况 . ..................................... - 3 -3、施工工艺流程图................................ - 7 -4、现浇桩帽 . ..................................... - 8 -5、试验检验计划................................. - 13 -6、施工进度安排及施工强度....................... - 14 -7、现场组织机构................................. - 15 -8、质量保证体系及措施........................... - 16 -9、现场安全保证措施............................. - 17 -10、冬、雨、夜施工措施.......................... - 21 -11、施工劳动力使用计划.......................... - 22 -12、施工机械使用计划............................ - 22 -13、附图表 . ..................................... - 22 -- 3 - 1、编制依据与编制说明1.1 、编制依据1.1.1 天津南港工业区建材码头工程施工图纸；1.1.2 《水运工程质量检验标准》（JTS257-2008）；1.1.3 《水运工程混凝土施工规范》（JTJ268-96）；1.1.4 《水运工程混凝土质量控制标准》(JTJ269-6) 。1.2 、 编制说明1.2.1 本施工方案主要内容天津南港工业区建材码头工程现浇桩帽施工方案。1.2.2 本施工方案旨在指导施工， 贯彻落实业主、设计和监理单位的建设意图。2、工程概况2.1 、工程概述本工程位于南港工业区西北角， 建成后的码头为栈桥式布置， 码头岸线长度为 300米，其中西侧 63m为重件段， 码头顶面高程 6.0 米（新港理论高程，下同），码头前沿设计水底高程-8.5米，远期可浚深至 -11.5 米。码头结构按近期能够停靠1000 吨级到 5000 吨级期散杂货，远期可停靠20000 吨级通用散杂船舶。码头桩台总宽 45 米，前方桩台宽 15.5 米，后方桩台宽 29.5 米。码头共分 5 个结构段， 重件结构段前方桩台排架间距为6.0 米；除重件段外，前方桩台排架间距为8 米。基桩采用 650×650mm预应力混凝土空心方桩，上部结构为预制安装预应力横梁，轨道梁，连系梁，- 4 - 面板和钢筋砼靠船构件。 各构件安装后均采用现浇接头将其连接成整体，以增加码头的整体性...
