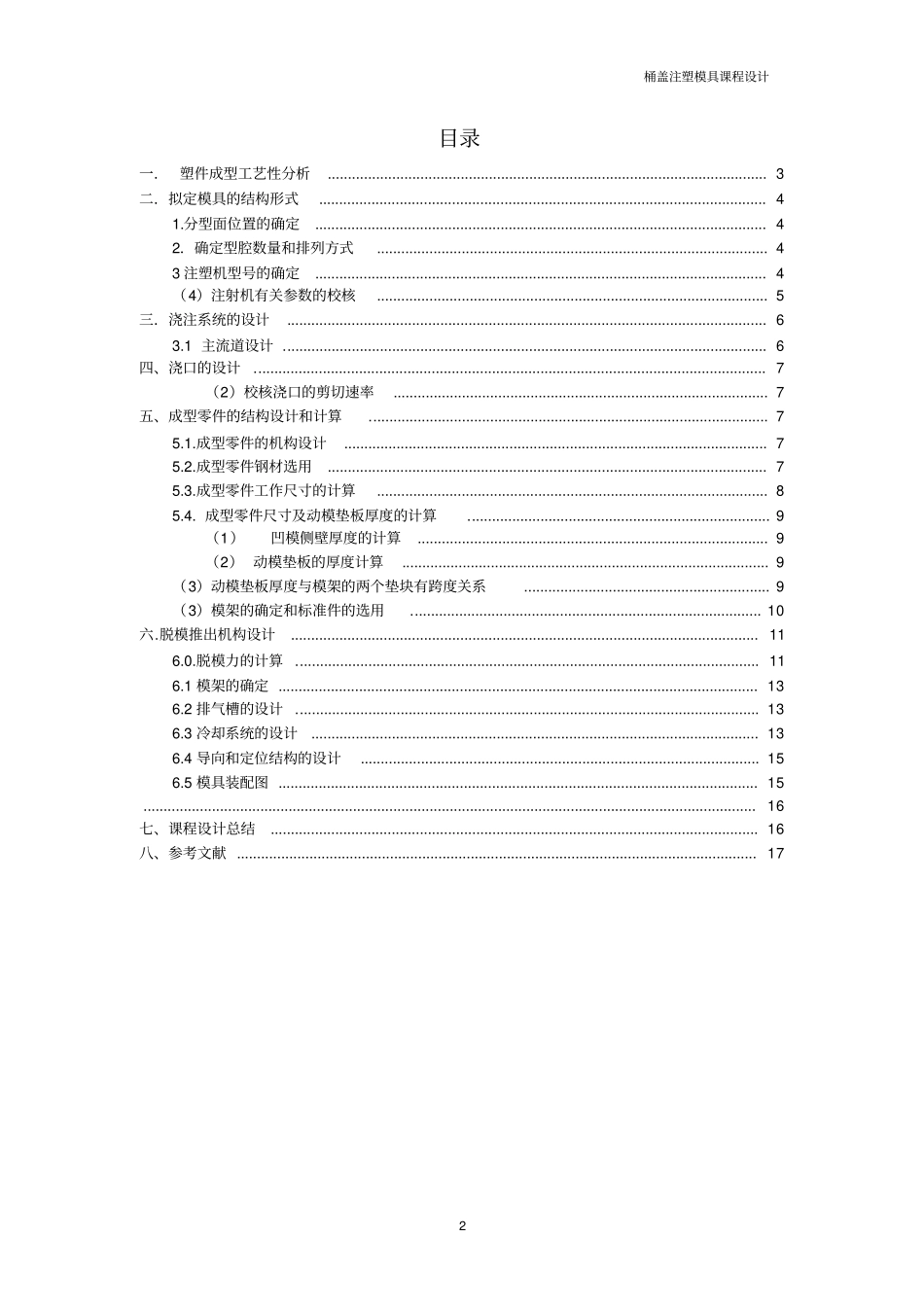

桶盖注塑模具课程设计1 课 程 设 计题目：桶盖注塑模模具课程设计系别：机械工程系专业： 08 材料成型及控制工程（1）班桶盖注塑模具课程设计2 目录一． 塑件成型工艺性分析............................................................................................................. 3二．拟定模具的结构形式............................................................................................................... 41.分型面位置的确定................................................................................................................ 42．确定型腔数量和排列方式................................................................................................. 43 注塑机型号的确定................................................................................................................ 4（4）注射机有关参数的校核................................................................................................. 5三．浇注系统的设计....................................................................................................................... 63.1 主流道设计 ........................................................................................................................ 6四、浇口的设计............................................................................................................................... 7（2）校核浇口的剪切速率............................................................................................. 7五、成型零件的结构设计和计算................................................................................................... 75.1.成型零件的机构设计......................................................................................................... 75.2.成型零件钢材选用............................................................................................................. 75.3.成型零件工作尺寸的计算................................................................................................. 85....
