梁钢筋标注详解VIP免费

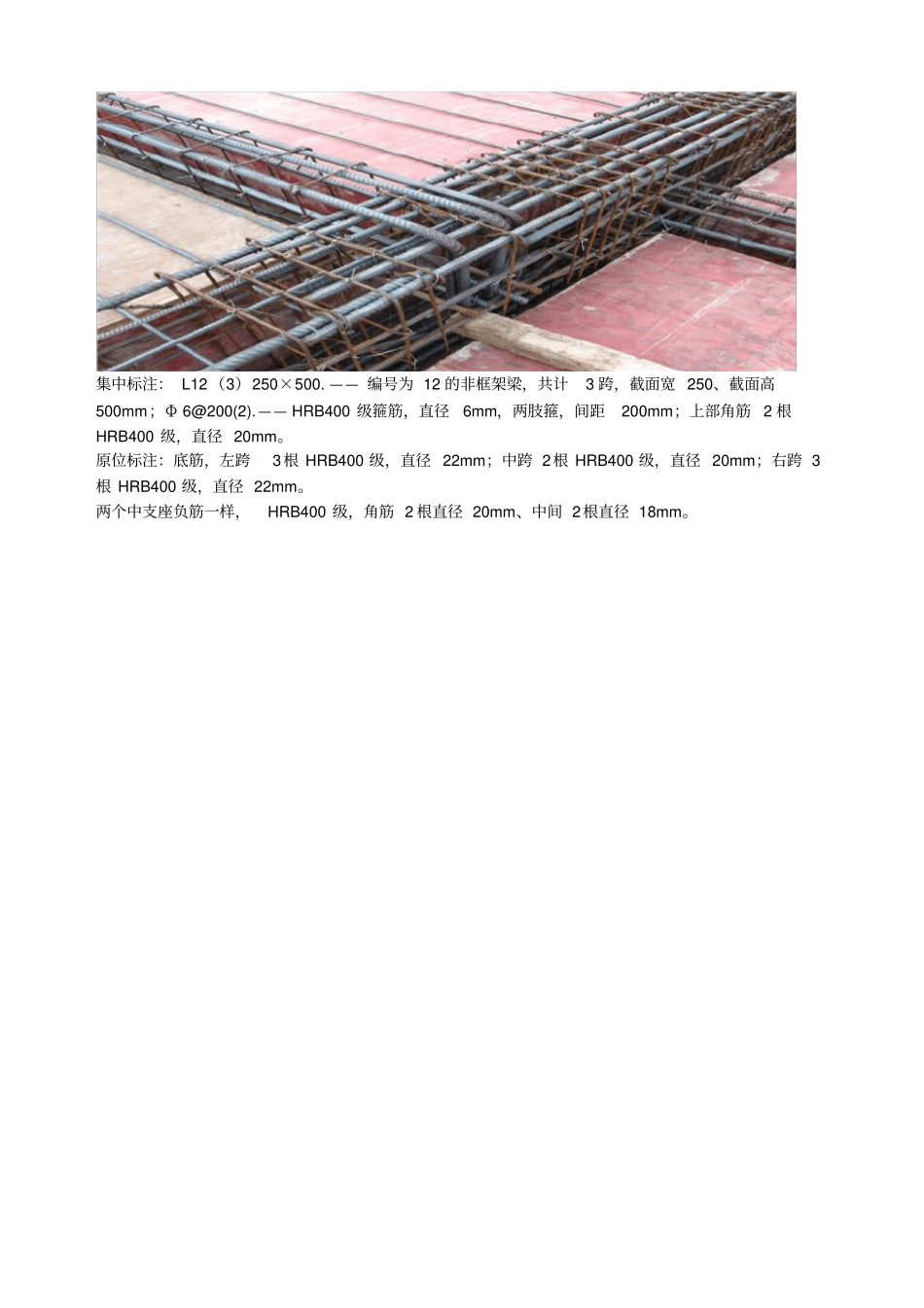

集中标注： L12（3）250×500. —— 编号为 12 的非框架梁，共计3 跨，截面宽 250、截面高500mm；Φ 6@200(2).—— HRB400 级箍筋，直径6mm，两肢箍，间距200mm；上部角筋2 根HRB400 级，直径 20mm。原位标注：底筋，左跨3根 HRB400 级，直径 22mm；中跨 2根 HRB400 级，直径 20mm；右跨 3根 HRB400 级，直径 22mm。两个中支座负筋一样，HRB400 级，角筋 2 根直径 20mm、中间 2根直径 18mm。
