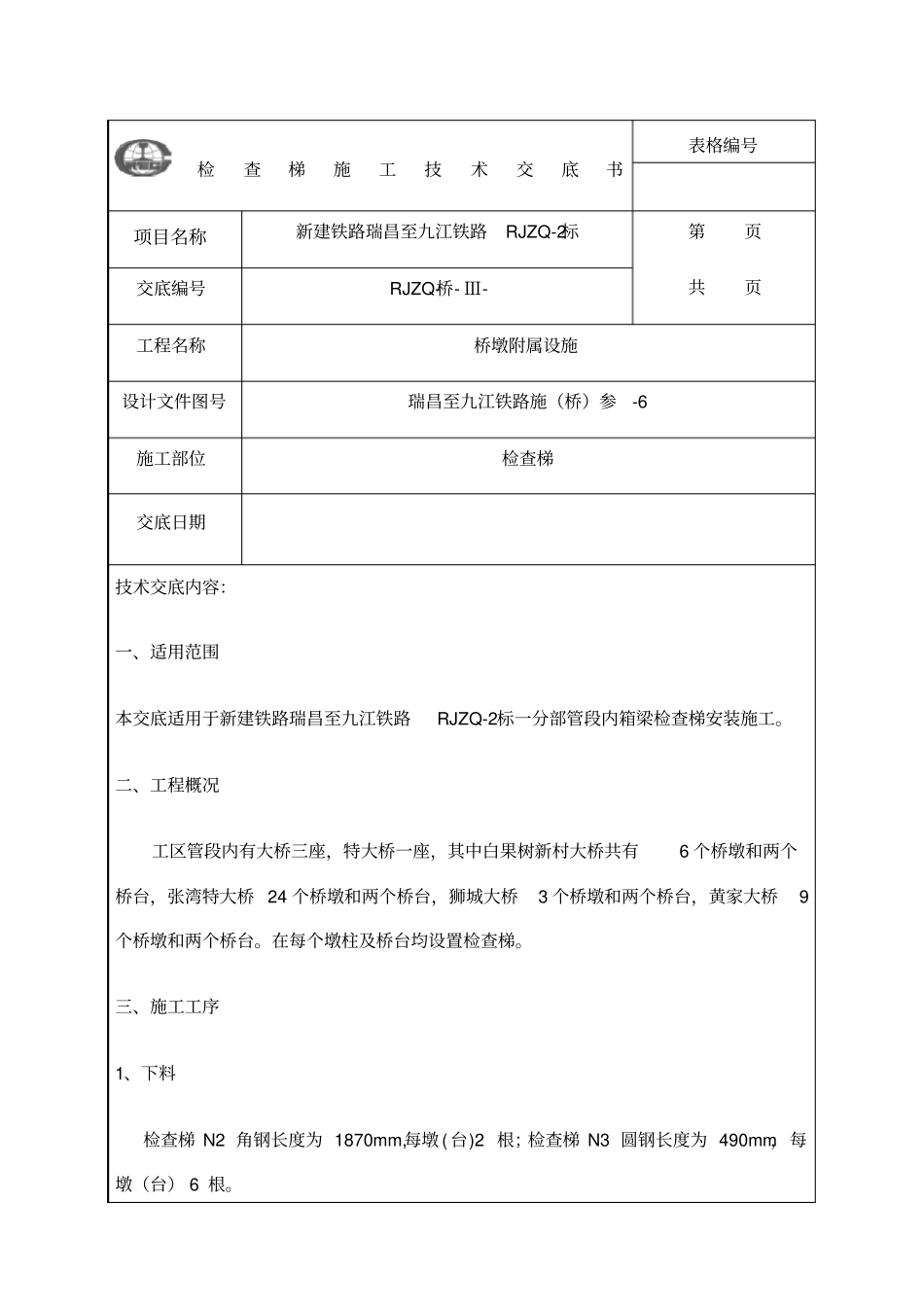

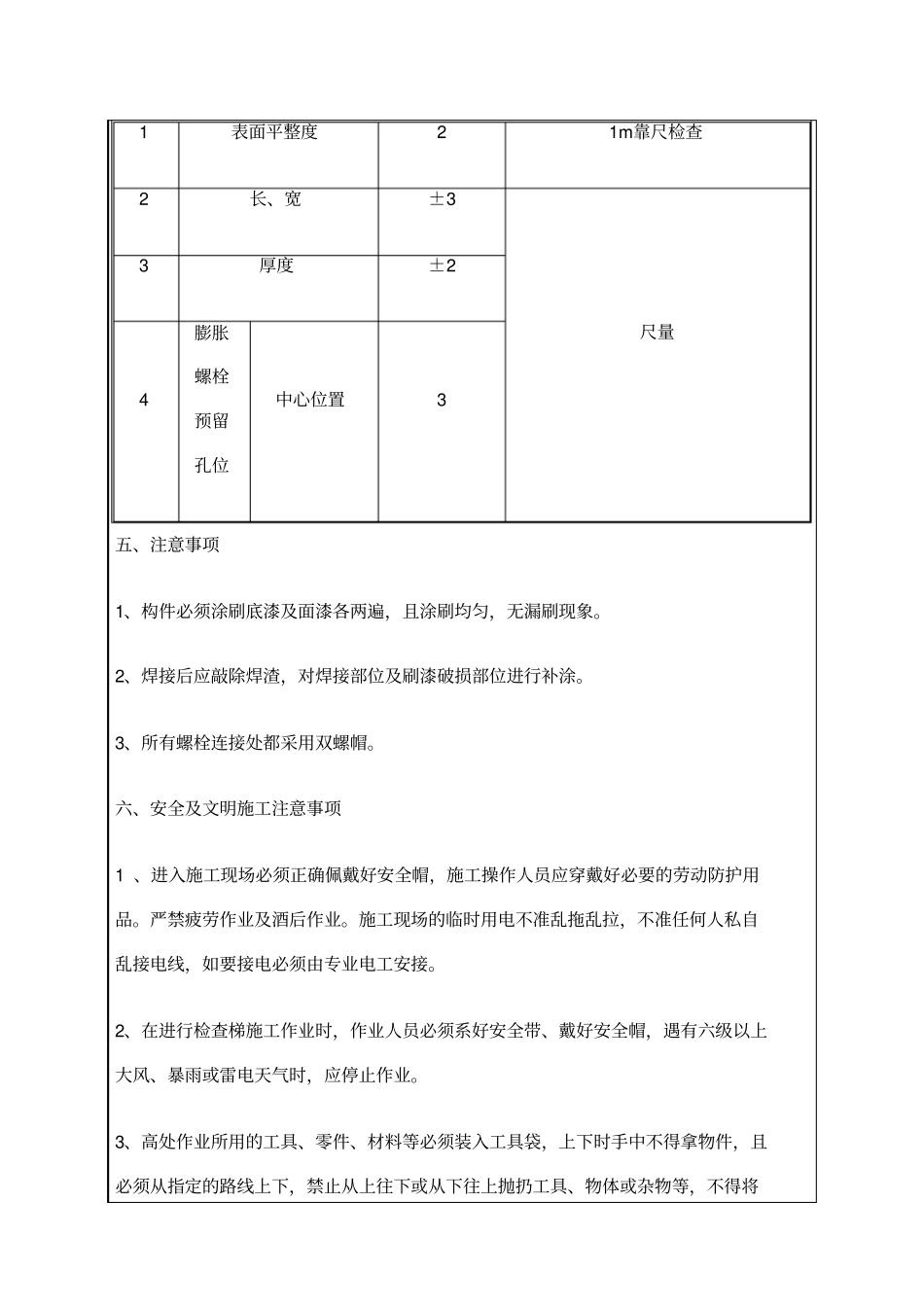

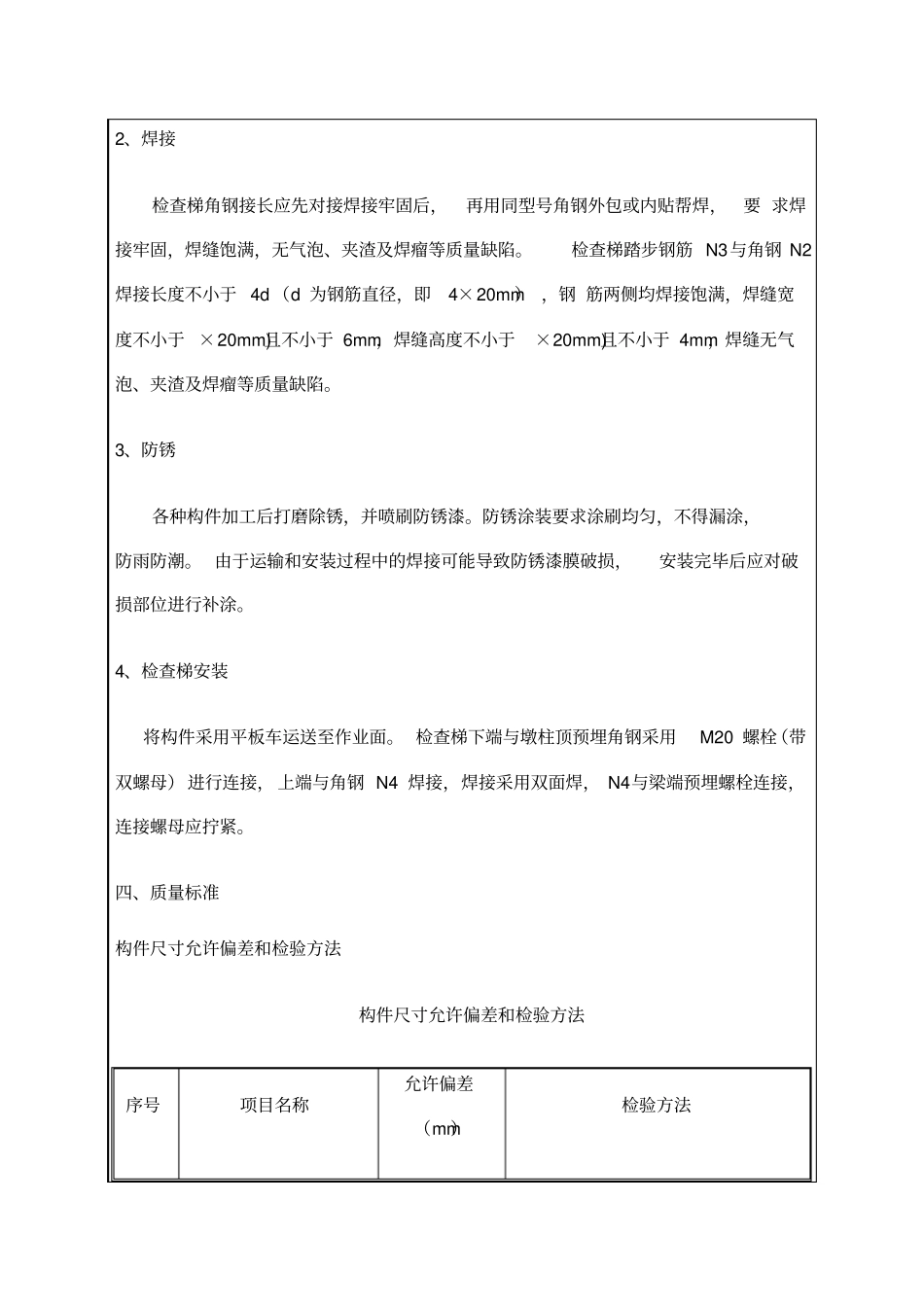

检查梯施工技术交底书表格编号项目名称新建铁路瑞昌至九江铁路RJZQ-2标第页共页交底编号RJZQ-桥- Ⅲ-工程名称桥墩附属设施设计文件图号瑞昌至九江铁路施（桥）参-6施工部位检查梯交底日期技术交底内容：一、适用范围本交底适用于新建铁路瑞昌至九江铁路RJZQ-2标一分部管段内箱梁检查梯安装施工。二、工程概况工区管段内有大桥三座，特大桥一座，其中白果树新村大桥共有6 个桥墩和两个桥台，张湾特大桥 24 个桥墩和两个桥台，狮城大桥3 个桥墩和两个桥台，黄家大桥9个桥墩和两个桥台。在每个墩柱及桥台均设置检查梯。三、施工工序1、下料检查梯 N2 角钢长度为 1870mm,每墩 ( 台)2 根；检查梯 N3 圆钢长度为 490mm，每墩（台） 6 根。2、焊接检查梯角钢接长应先对接焊接牢固后，再用同型号角钢外包或内贴帮焊，要 求焊接牢固，焊缝饱满，无气泡、夹渣及焊瘤等质量缺陷。检查梯踏步钢筋 N3与角钢 N2焊接长度不小于 4d （d 为钢筋直径，即4×20mm） ，钢 筋两侧均焊接饱满，焊缝宽度不小于 ×20mm)且不小于 6mm，焊缝高度不小于×20mm)且不小于 4mm，焊缝无气泡、夹渣及焊瘤等质量缺陷。3、防锈各种构件加工后打磨除锈，并喷刷防锈漆。防锈涂装要求涂刷均匀，不得漏涂，防雨防潮。 由于运输和安装过程中的焊接可能导致防锈漆膜破损，安装完毕后应对破损部位进行补涂。4、检查梯安装将构件采用平板车运送至作业面。 检查梯下端与墩柱顶预埋角钢采用 M20 螺栓（带双螺母） 进行连接， 上端与角钢 N4 焊接，焊接采用双面焊， N4与梁端预埋螺栓连接，连接螺母应拧紧。四、质量标准构件尺寸允许偏差和检验方法构件尺寸允许偏差和检验方法序号项目名称允许偏差（mm）检验方法1表面平整度21m靠尺检查2长、宽±3尺量3厚度±24膨胀螺栓预留孔位中心位置3五、注意事项1、构件必须涂刷底漆及面漆各两遍，且涂刷均匀，无漏刷现象。2、焊接后应敲除焊渣，对焊接部位及刷漆破损部位进行补涂。3、所有螺栓连接处都采用双螺帽。六、安全及文明施工注意事项1 、进入施工现场必须正确佩戴好安全帽，施工操作人员应穿戴好必要的劳动防护用品。严禁疲劳作业及酒后作业。施工现场的临时用电不准乱拖乱拉，不准任何人私自乱接电线，如要接电必须由专业电工安接。2、在进行检查梯施工作业时，作业人员必须系好安全带、戴好安全帽，遇有六级以上大风、暴雨或雷电天气时，应停止作业。3、高处作业所用的工具、零件、材料等必须装入工具袋，...
