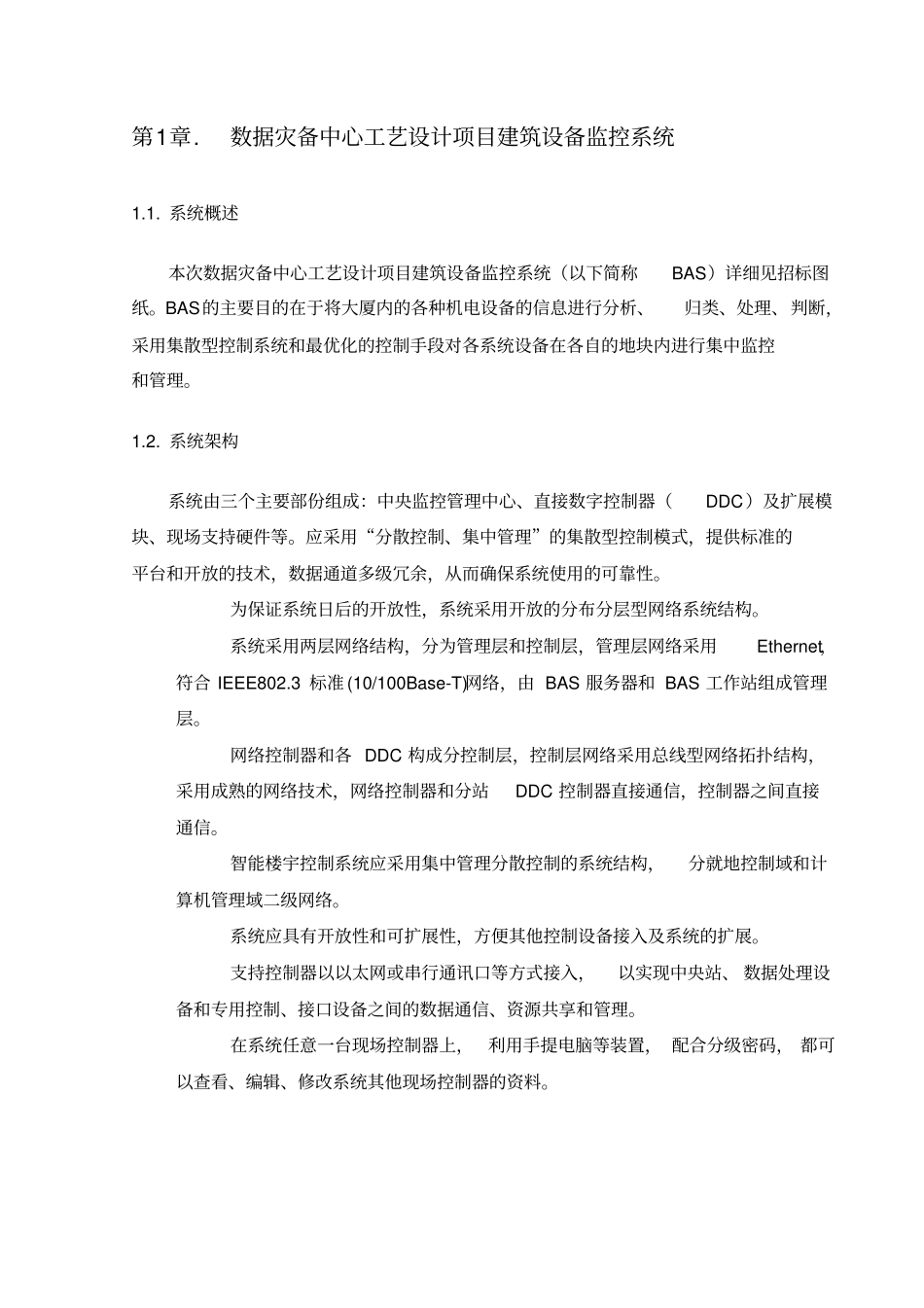

第1章. 数据灾备中心工艺设计项目建筑设备监控系统1.1. 系统概述本次数据灾备中心工艺设计项目建筑设备监控系统（以下简称BAS）详细见招标图纸。BAS的主要目的在于将大厦内的各种机电设备的信息进行分析、归类、处理、判断，采用集散型控制系统和最优化的控制手段对各系统设备在各自的地块内进行集中监控和管理。1.2. 系统架构系统由三个主要部份组成：中央监控管理中心、直接数字控制器（DDC）及扩展模块、现场支持硬件等。应采用“分散控制、集中管理”的集散型控制模式，提供标准的平台和开放的技术，数据通道多级冗余，从而确保系统使用的可靠性。为保证系统日后的开放性，系统采用开放的分布分层型网络系统结构。系统采用两层网络结构，分为管理层和控制层，管理层网络采用Ethernet，符合 IEEE802.3 标准 (10/100Base-T)网络，由 BAS 服务器和 BAS 工作站组成管理层。网络控制器和各 DDC 构成分控制层，控制层网络采用总线型网络拓扑结构，采用成熟的网络技术，网络控制器和分站DDC 控制器直接通信，控制器之间直接通信。智能楼宇控制系统应采用集中管理分散控制的系统结构，分就地控制域和计算机管理域二级网络。系统应具有开放性和可扩展性，方便其他控制设备接入及系统的扩展。支持控制器以以太网或串行通讯口等方式接入，以实现中央站、 数据处理设备和专用控制、接口设备之间的数据通信、资源共享和管理。在系统任意一台现场控制器上，利用手提电脑等装置， 配合分级密码， 都可以查看、编辑、修改系统其他现场控制器的资料。1.2.1 系统主要功能系统应以模块方式组成，日后若需增加功能或设备时，只要增加有关模块。系统扩展不会造成困难。同时系统还必须充分考虑今后项目建设的需要，保证只需要增加现场控制器与现场设备，无须增加控制中心设备与软件，实现新建或改造建筑物设备的监测和控制完全无缝并入整个大楼的要求。所有设备的技术规格，均应满足本系统的使用要求。投标人应保证 BAS系统设备的安装质量可靠，维修方便。1.2.2 系统开放性要求BAS应按全开放式系统结构与要求设计，在满足高度智能化和系统集成化技术要求的同时，又要满足系统升级换代、系统扩展的要求。应为智能化集成管理系统的建设提供所需的接口。1.2.3 通讯协议采用标准的 TCP/IP、BACnet、LonWorks、MODBUS 等开放性标准协议，它作为整个建筑物范围中的通讯骨架及系统中之分站控制器和工作站的通讯网络，应能完整而严密地传递信息。1.3. ...
