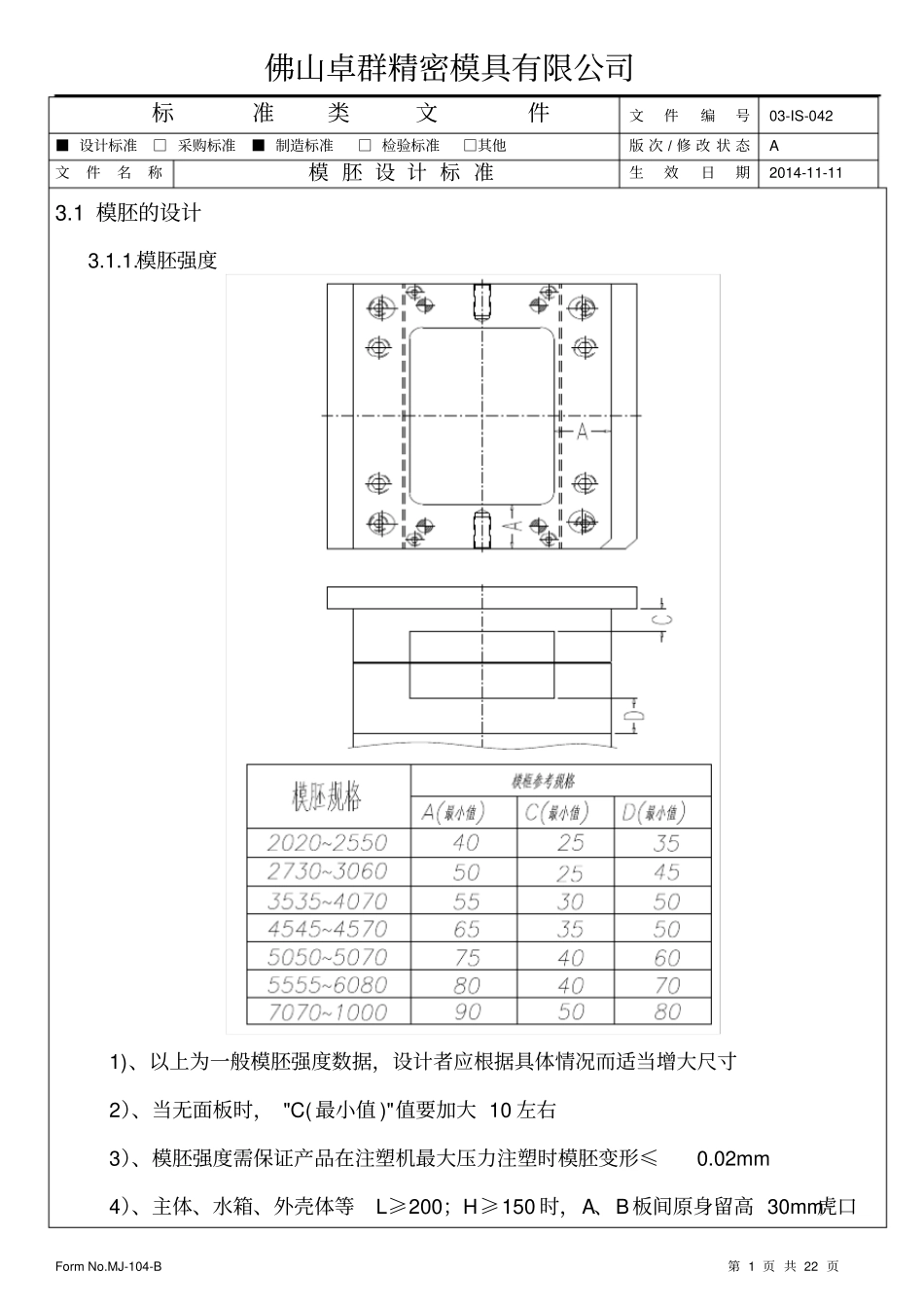

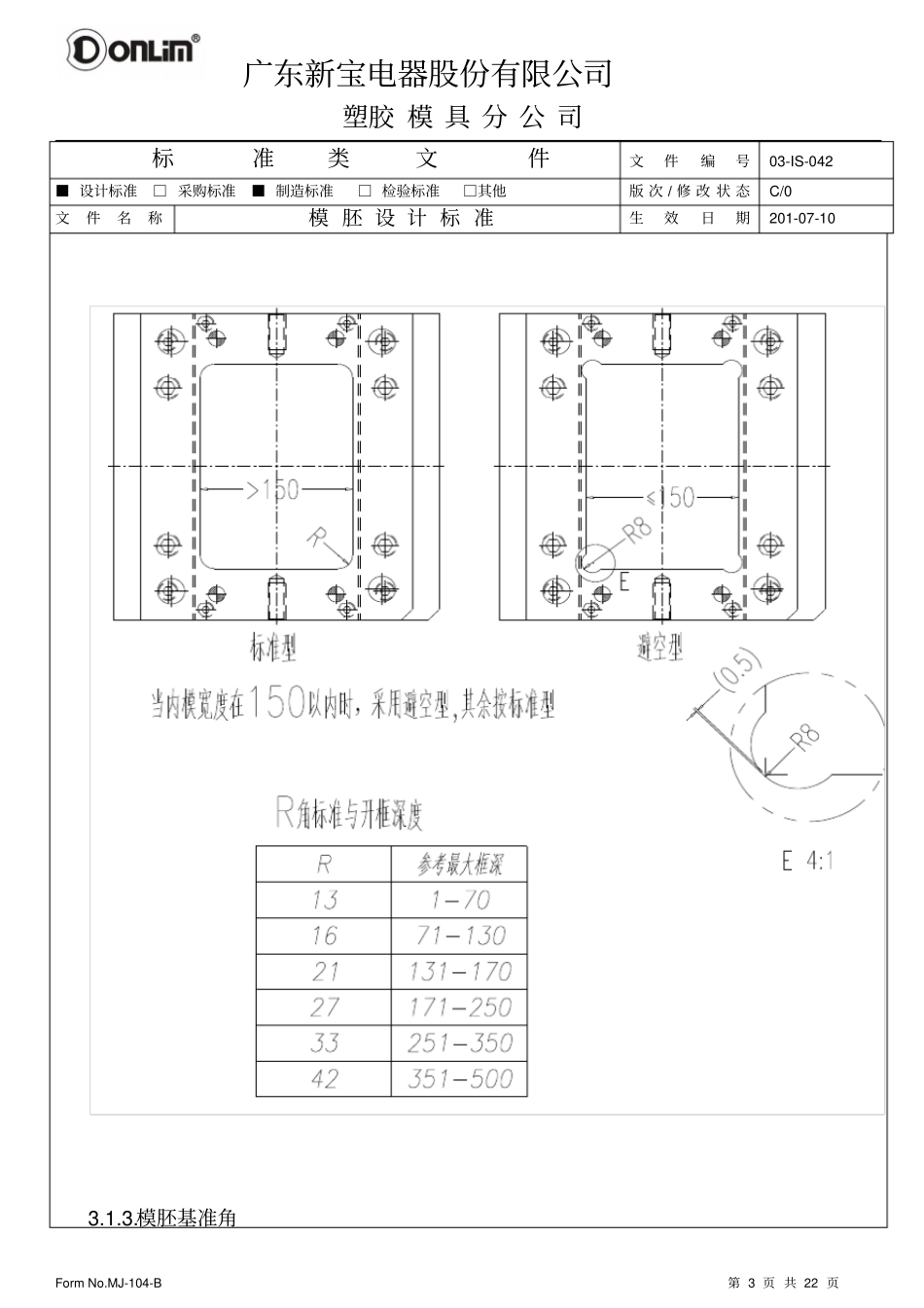

佛山卓群精密模具有限公司标准类文件文件编号03-IS-042 ■ 设计标准□ 采购标准■ 制造标准□ 检验标准□其他版 次 / 修 改 状 态A 文件名称模 胚 设 计 标 准生效日期2014-11-11 Form No.MJ-104-B 第 1 页 共 22 页3.1 模胚的设计3.1.1.模胚强度1)、以上为一般模胚强度数据，设计者应根据具体情况而适当增大尺寸2）、当无面板时， "C( 最小值 )"值要加大 10 左右3）、模胚强度需保证产品在注塑机最大压力注塑时模胚变形≤0.02mm 4）、主体、水箱、外壳体等L≥200；H≥150 时，A、B板间原身留高 30mm虎口广东新宝电器股份有限公司塑胶 模 具 分 公 司标准类文件文件编号03-IS-042 ■ 设计标准□ 采购标准■ 制造标准□ 检验标准□其他版 次 / 修 改 状 态C/0 文件名称模 胚 设 计 标 准生效日期201-07-10 Form No.MJ-104-B 第 2 页 共 22 页6）、斜顶多或顶出力不平衡的模具（如手柄盖），顶针板、顶针底板加厚10mm。3.1.2.模胚开框 R 角标准广东新宝电器股份有限公司塑胶 模 具 分 公 司标准类文件文件编号03-IS-042 ■ 设计标准□ 采购标准■ 制造标准□ 检验标准□其他版 次 / 修 改 状 态C/0 文件名称模 胚 设 计 标 准生效日期201-07-10 Form No.MJ-104-B 第 3 页 共 22 页3.1.3.模胚基准角广东新宝电器股份有限公司塑胶 模 具 分 公 司标准类文件文件编号03-IS-042 ■ 设计标准□ 采购标准■ 制造标准□ 检验标准□其他版 次 / 修 改 状 态C/0 文件名称模 胚 设 计 标 准生效日期201-07-10 Form No.MJ-104-B 第 4 页 共 22 页模胚、模板基准角的表示注：模胚采用统一基准角，即模具地方向右角(右下角 )统一倒角 C10mm(每块板均需要制作 )。3.1.4.导柱导套设计注意事项1).导柱的长度广东新宝电器股份有限公司塑胶 模 具 分 公 司标准类文件文件编号03-IS-042 ■ 设计标准□ 采购标准■ 制造标准□ 检验标准□其他版 次 / 修 改 状 态C/0 文件名称模 胚 设 计 标 准生效日期201-07-10 Form No.MJ-104-B 第 5 页 共 22 页导柱的长度还需保证 :在斜导柱、 "T" 形块顺利合入行位之前插入导套；当前模厚度不够时，可以将导柱装A 板。2).导柱的直径导柱长度不能超过导柱直径的10 倍(L<10d). 当 A 板或 B 板厚度超过最大标准厚度时， 导柱直径应该在标准的基础上加大1...
