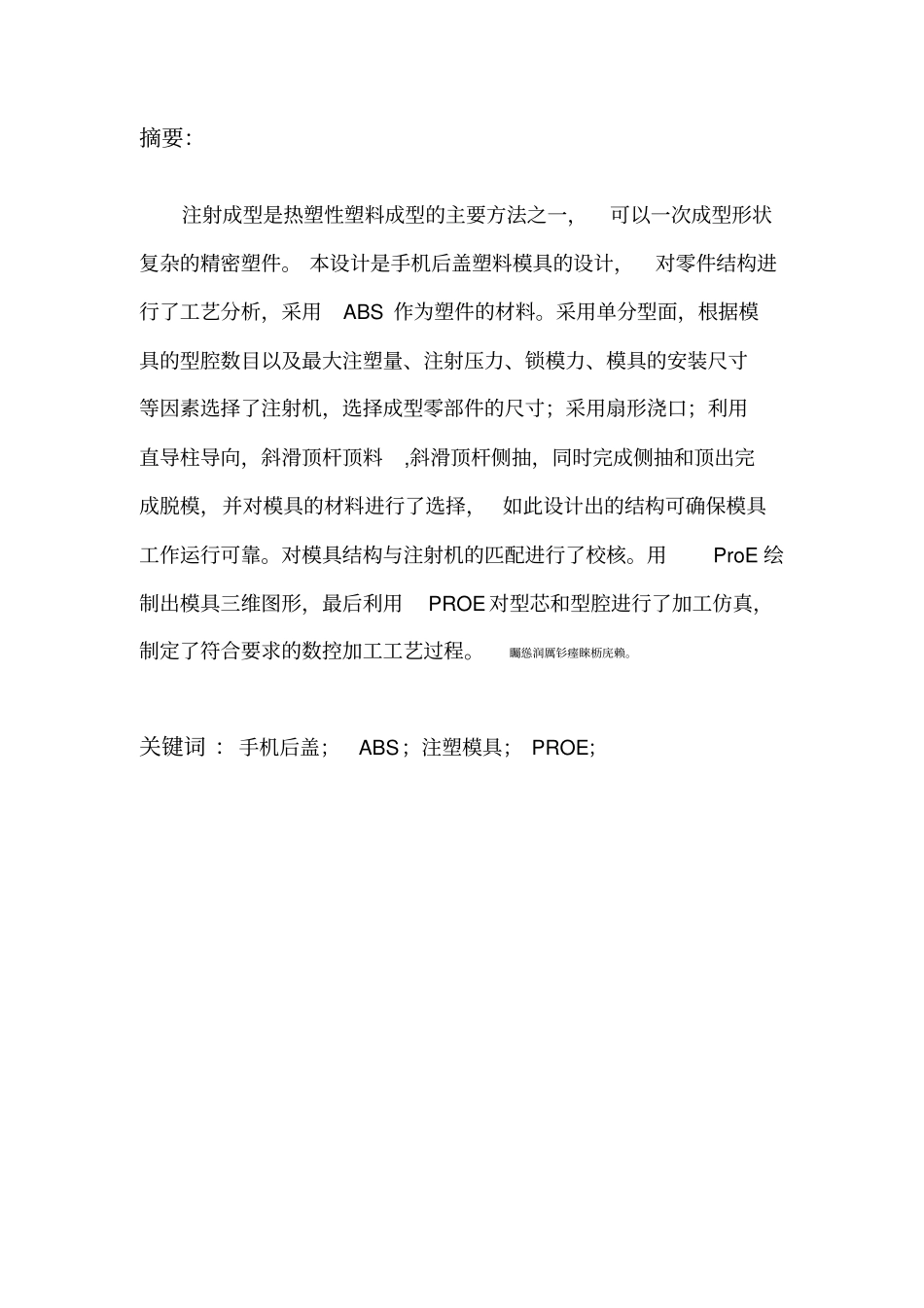

模具设计与制造手机后盖的模具设计姓名： ***** 学号： ***** 班级： **** 指导老师： **** ***** 大 学摘要：注射成型是热塑性塑料成型的主要方法之一，可以一次成型形状复杂的精密塑件。 本设计是手机后盖塑料模具的设计，对零件结构进行了工艺分析，采用ABS 作为塑件的材料。采用单分型面，根据模具的型腔数目以及最大注塑量、注射压力、锁模力、模具的安装尺寸等因素选择了注射机，选择成型零部件的尺寸；采用扇形浇口；利用直导柱导向，斜滑顶杆顶料,斜滑顶杆侧抽，同时完成侧抽和顶出完成脱模，并对模具的材料进行了选择，如此设计出的结构可确保模具工作运行可靠。对模具结构与注射机的匹配进行了校核。用ProE 绘制出模具三维图形，最后利用PROE 对型芯和型腔进行了加工仿真，制定了符合要求的数控加工工艺过程。矚慫润厲钐瘗睞枥庑赖。关键词 ：手机后盖；ABS；注塑模具； PROE；目录1 绪论1.1 模具发展的现状1.2 存在问题和主要差距1.3 发展展望2 材料与塑件分析2.1 塑件分析2.2 塑件材料分析2.3 确定塑件设计批量2.4 计算塑件的体积和质量3 选择塑件的分型面4 标准件的选择5 注塑机的选择6 浇注系统的设计7 冷却系统的设计8 顶出和导向机构的设计8.1 顶出机构的设计8.2 导向机构的设计8.3 复位机构的设计9 成型零件的设计10 模具设计总图1 绪论1.1 模具发展的现状从第一个塑料产品赛璐珞诞生算起，塑料工业迄今已有120 年的历史。天然高分子加工阶段,这个时期以天然高分子，主要是纤维素的改性和加工为特征。 合成树脂阶段， 这个时期是以合成树脂为基础原料生产塑料为特征。 大发展阶段， 在这一时期通用塑料的产量迅速增大，聚烯烃塑料在70 年代又有聚 1－丁烯和聚4-甲基-1-戊烯投入生产。形成了世界上产量最大的聚烯烃塑料系列。同时出现了多品种高性能的工程塑料。聞創沟燴鐺險爱氇谴净。21 世纪,塑料工业以前所谓有的速度高速发展。 塑料,在各个领域、各个行业乃至国民经济中已拥有举足轻重的不可替代的地位。残骛楼諍锩瀨濟溆塹籟。目前，我国塑料工业的高速发展对模具工业提出了越来越高的要求。在 2004 年，塑料模具在整个模具行业中所占比例已上升到30％左右，未来几年中，塑料模具还将保持较高速度发展。模具是工业生产中使用极为广泛的重要装备，采用模具生产制品及零件， 具有生产效率高，节约原材料，成本低廉，保证质量的一系列优点，是现代工业生产中的重要手段和主要...
