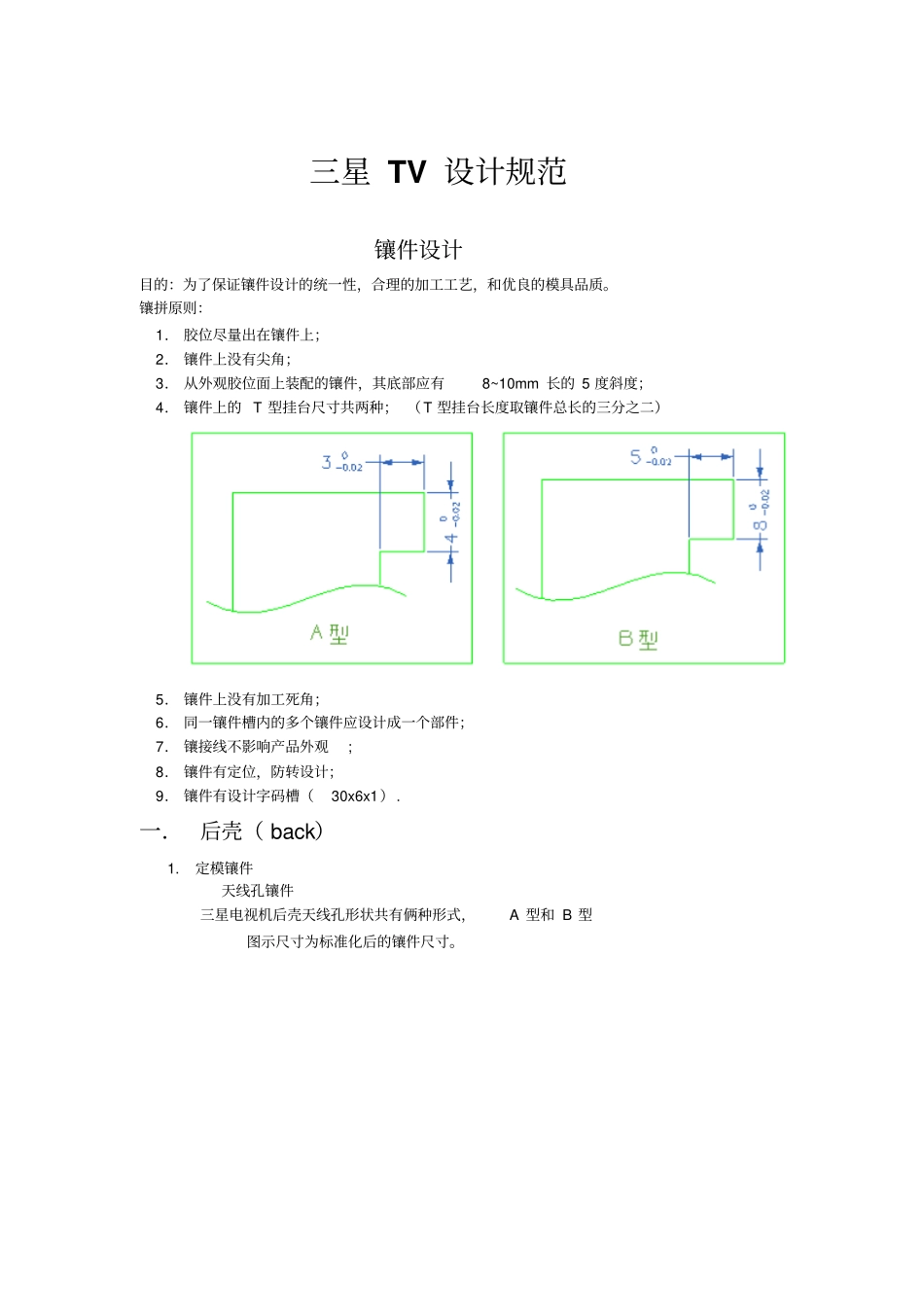

三星 TV 设计规范镶件设计目的：为了保证镶件设计的统一性，合理的加工工艺，和优良的模具品质。镶拼原则：1． 胶位尽量出在镶件上；2． 镶件上没有尖角；3． 从外观胶位面上装配的镶件，其底部应有8~10mm 长的 5 度斜度；4． 镶件上的 T 型挂台尺寸共两种； （T 型挂台长度取镶件总长的三分之二）5． 镶件上没有加工死角；6． 同一镶件槽内的多个镶件应设计成一个部件；7． 镶接线不影响产品外观; 8． 镶件有定位，防转设计；9． 镶件有设计字码槽（30x6x1）. 一． 后壳（ back）1.定模镶件天线孔镶件三星电视机后壳天线孔形状共有俩种形式，A 型和 B 型图示尺寸为标准化后的镶件尺寸。B． 警告牌镶件三星电视机后壳警告牌需做成镶件，镶接线为产品警告牌轮廓线。镶件厚度以镶件表面到底部保证最小25MM., 其底部应有8~10mm 长的 5 度斜度 ,便于装配。C. AV 端子孔镶件此镶件形式如图所示2. 动模镶件A. 搬运装配卡筋镶件此镶件要求卡筋胶位全部出在镶件上，且镶件上应该设计冷却水。B.底座装配卡筋镶件此卡筋胶位一半出在镶件上，镶件靠挂台定位，z 向锁螺钉。C.AV 端子孔镶件此镶件形式如图所示D. 警告牌镶件三星电视机后壳警告牌需做成镶件，镶接线为产品警告牌轮廓线。镶件厚度以镶件表面到底部保证最小25MM.. 二．前壳（ front）1. 定模镶件A. 喇叭镶件喇叭镶件镶接线距网齿边0。 4mm，镶件上纵向通一条冷却水，六个固定螺钉非平衡设计， 防止左右装错； 定模板上应设计该镶件固定螺钉的过孔，便于在不拆定模板的情况下，可以拆出该镶件。B.铭牌孔镶针铭牌槽内的孔设计成镶针。2. 动模镶件A. 喇叭镶件喇叭镶件根据需要设计成多块，用销钉定位，螺钉锁紧，且每两镶件之间应设计排气槽,底部应设计5 度斜度便于装配，.动模板上应设计该镶件固定螺钉的过孔，便于在不拆动模板的情况下，可以拆出该镶件。如下图示：B.排钮紧固螺丝柱镶件排钮紧固螺丝柱往往对排钮装配影响很大，经常需要调节，故此处应单独设计成一个镶件。C. 线路板卡槽镶件线路 板卡槽 - 般由两个镶件组合镶拼，胶位尽量出在一边，其中一个设计冷却水 ,两镶件用螺钉连接。正确设计应如下图所示：D.铍铜镶件前壳动模四只角上筋条较多且较深，不易散热，故此四只角常采用铍铜做镶件，此镶件靠动模芯上的凸台的两个5 度斜面定位，采用多个螺钉紧固，同动模芯配合的两个大面为垂直面，尽量设计多的冷却水。如下图所示：E.卡筋镶件该镶件要求胶位全部出在镶件上，且镶件面应做成与卡筋一致的斜面，既便于装配，又便与脱模。如下图所示：
