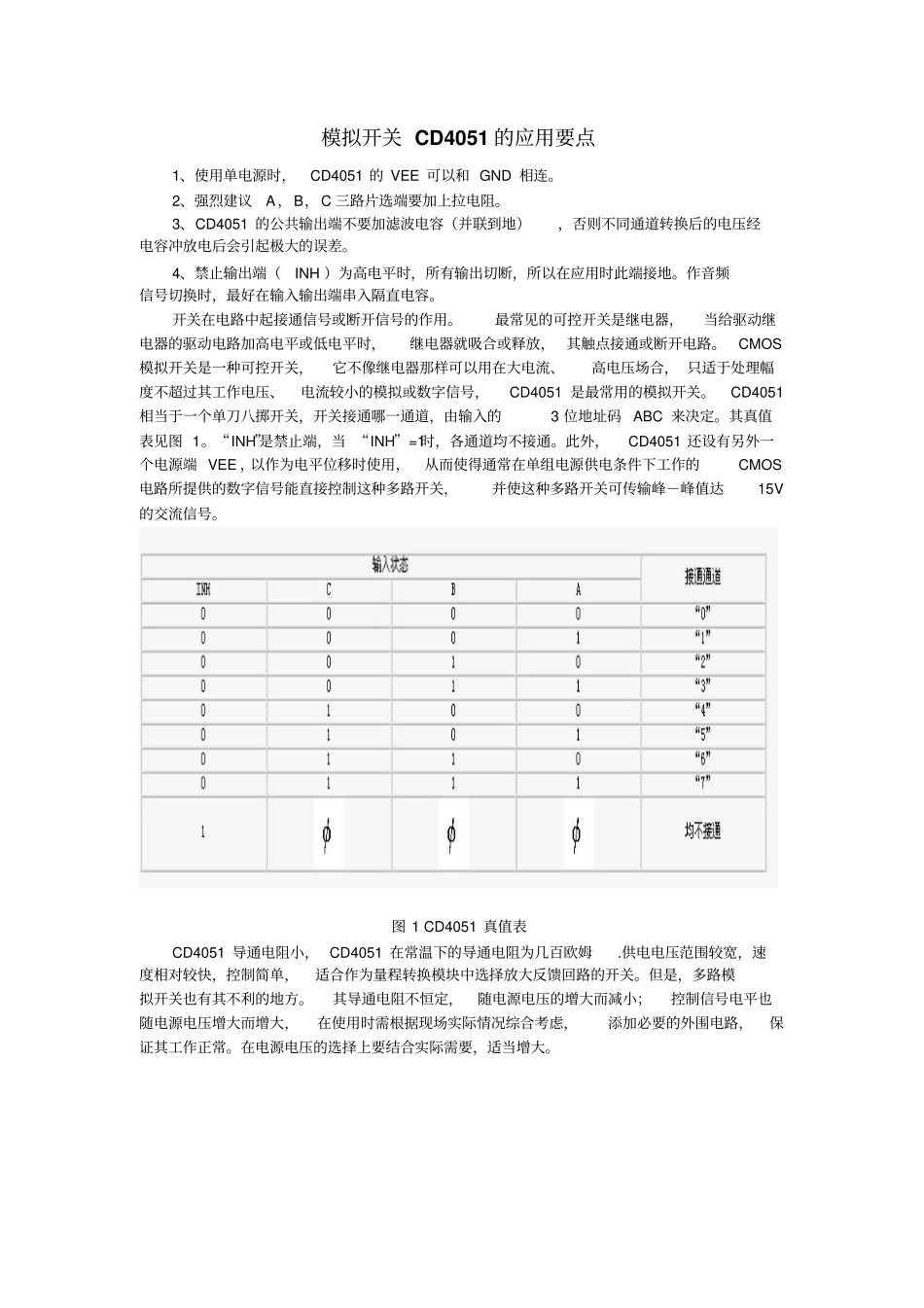

模拟开关 CD4051 的应用要点1、使用单电源时，CD4051 的 VEE 可以和 GND 相连。2、强烈建议A，B，C 三路片选端要加上拉电阻。3、CD4051 的公共输出端不要加滤波电容（并联到地），否则不同通道转换后的电压经电容冲放电后会引起极大的误差。4、禁止输出端（INH ）为高电平时，所有输出切断，所以在应用时此端接地。作音频信号切换时，最好在输入输出端串入隔直电容。开关在电路中起接通信号或断开信号的作用。最常见的可控开关是继电器，当给驱动继电器的驱动电路加高电平或低电平时，继电器就吸合或释放， 其触点接通或断开电路。CMOS模拟开关是一种可控开关，它不像继电器那样可以用在大电流、高电压场合， 只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号，CD4051 是最常用的模拟开关。CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3 位地址码 ABC 来决定。其真值表见图 1。“INH”是禁止端，当 “INH”=1时，各通道均不接通。此外，CD4051 还设有另外一个电源端 VEE ，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。图 1 CD4051 真值表CD4051 导通电阻小， CD4051 在常温下的导通电阻为几百欧姆.供电电压范围较宽，速度相对较快，控制简单，适合作为量程转换模块中选择放大反馈回路的开关。但是，多路模拟开关也有其不利的地方。其导通电阻不恒定，随电源电压的增大而减小；控制信号电平也随电源电压增大而增大，在使用时需根据现场实际情况综合考虑，添加必要的外围电路，保证其工作正常。在电源电压的选择上要结合实际需要，适当增大。以上是 CD4051 作为量程切换的通道选择（反馈电阻选择)的参考电路图
