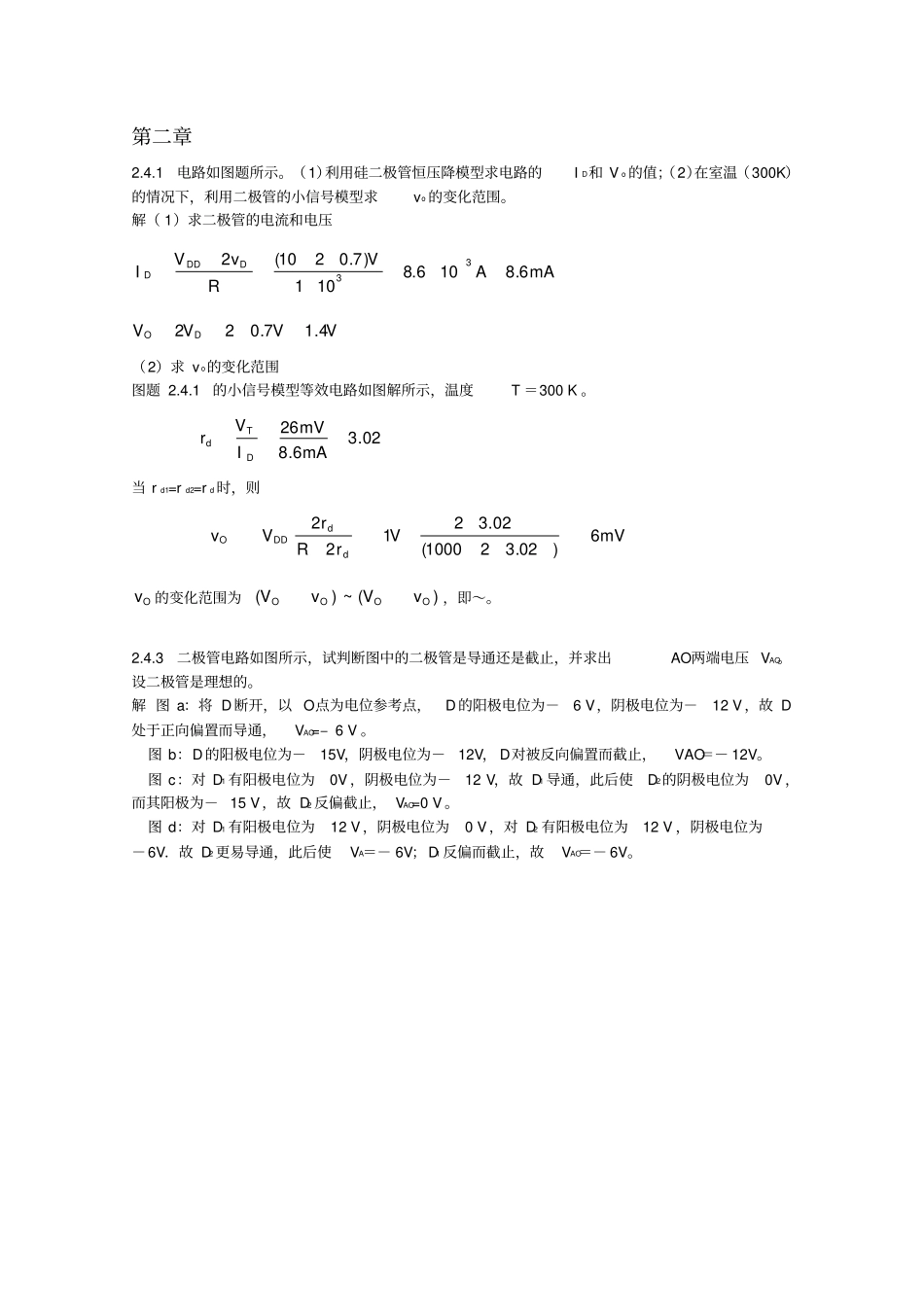

第二章2.4.1电路如图题所示。（1）利用硅二极管恒压降模型求电路的I D和 V o 的值；（2）在室温（300K）的情况下，利用二极管的小信号模型求vo 的变化范围。解（ 1）求二极管的电流和电压mAAVRvVIDDDD6.8106.8101)7.0210(233VVVVDO4.17.022（2）求 v o的变化范围图题 2.4.1的小信号模型等效电路如图解所示，温度 T ＝300 K 。02.36.826mAmVIVrDTd当 r d1=r d2=r d 时，则mVVrRrVvddDDO6)02.321000(02.32122Ov的变化范围为)(~)(OOOOvVvV，即～。2.4.3二极管电路如图所示，试判断图中的二极管是导通还是截止，并求出AO两端电压 VAO。设二极管是理想的。解 图 a：将 D断开，以 O点为电位参考点，D的阳极电位为－6 V，阴极电位为－12 V，故 D处于正向偏置而导通，VAO=– 6 V 。图 b：D的阳极电位为－15V，阴极电位为－12V， D对被反向偏置而截止，VAO＝－ 12V。图 c：对 D1 有阳极电位为 0V ，阴极电位为－12 V，故 D1 导通，此后使D2的阴极电位为 0V ，而其阳极为－ 15 V，故 D2 反偏截止， VAO=0 V 。图 d：对 D1 有阳极电位为12 V，阴极电位为0 V ，对 D2 有阳极电位为12 V ，阴极电位为－6V．故 D2 更易导通，此后使VA＝－ 6V；D1 反偏而截止，故VAO＝－ 6V。2.4.4试判断图题中二极管是导通还是截止，为什么解 图 a：将 D断开，以“地”为电位参考点，这时有VVkkV A115)10140(10VVkkVkkV B5.315)525(510)218(2D被反偏而截止。图 b：将 D断开，以“地”为参考点，有VVkkV A115)10140(10VVkkVkkV B5.115)525(5)10()218(2D被反偏而截止。图 c：将 D断开，以“地”为参考点，有VVkkV A115)10140(10VVkkVkkVB5.015)525(520)218(2D被正偏而导通。2.4.7电路如图题所示，D1，D2为硅二极管，当 v i ＝ 6 sinω tV 时，试用恒压降模型和折线模型（ Vth ＝ V ，r D＝200Ω ）分析输出电压 v o 的波形。解 （1）恒压降等效电路法当 0＜|V i| ＜时， D1、 D2 均截止， v o＝v i；当 vi≥时； D1 导通， D2截止， vo ＝0.7V；当 vi ≤时， D2导通， D1截止， vo＝－ 0．7V。v i 与 vo 波形如图解2.4.7a所示。（2）折线等效电路如图解2.4.7b所示，图中 Vth＝0．5V，r D＝200Ω 。当 0＜|V i | ＜0．5 V时， D1，D2均截止， v o=v i； v i ≥0．5V 时， D1导通， D2截止。 vi ≤－ V 时， D2 导通， D1 截止。...
