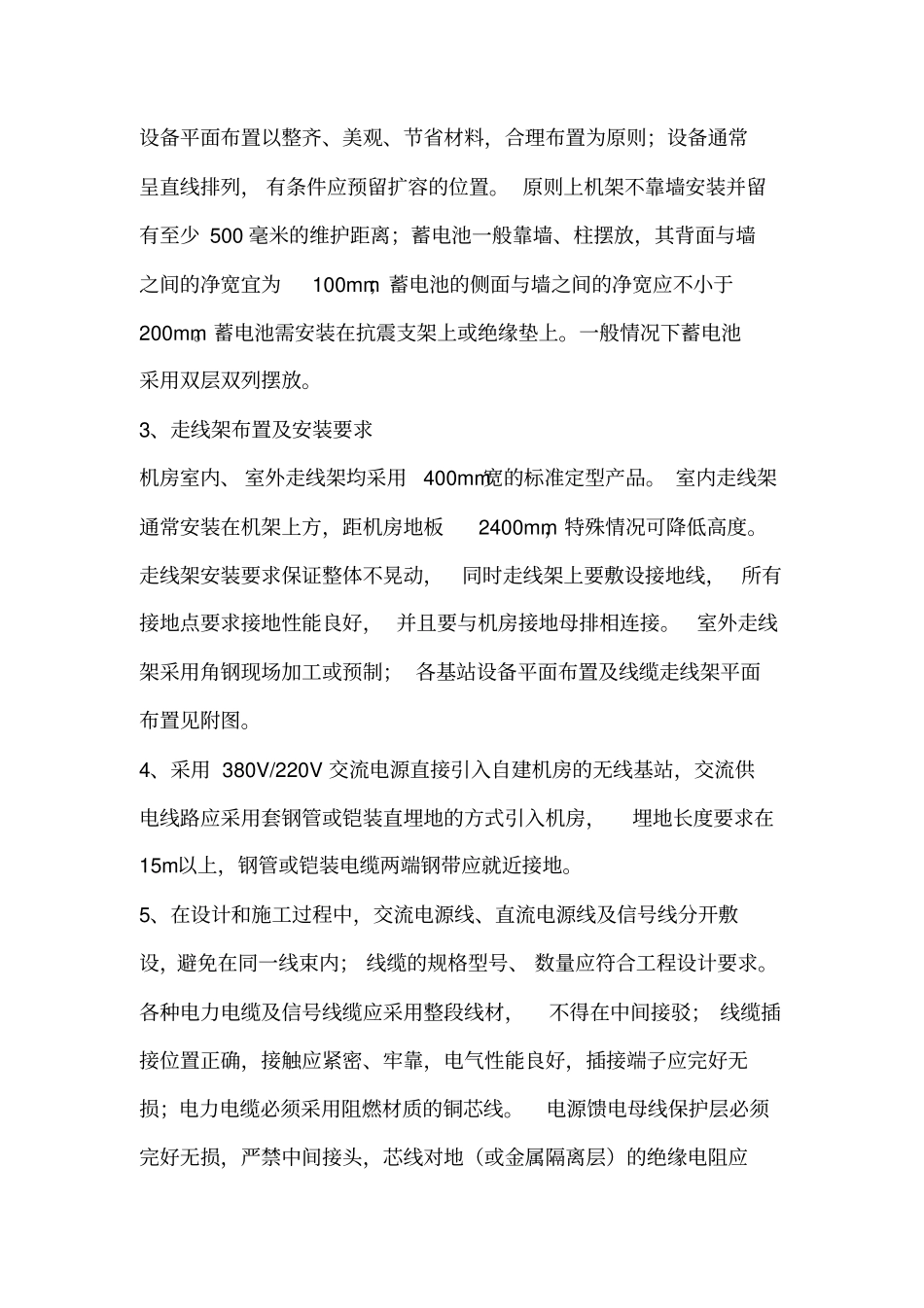

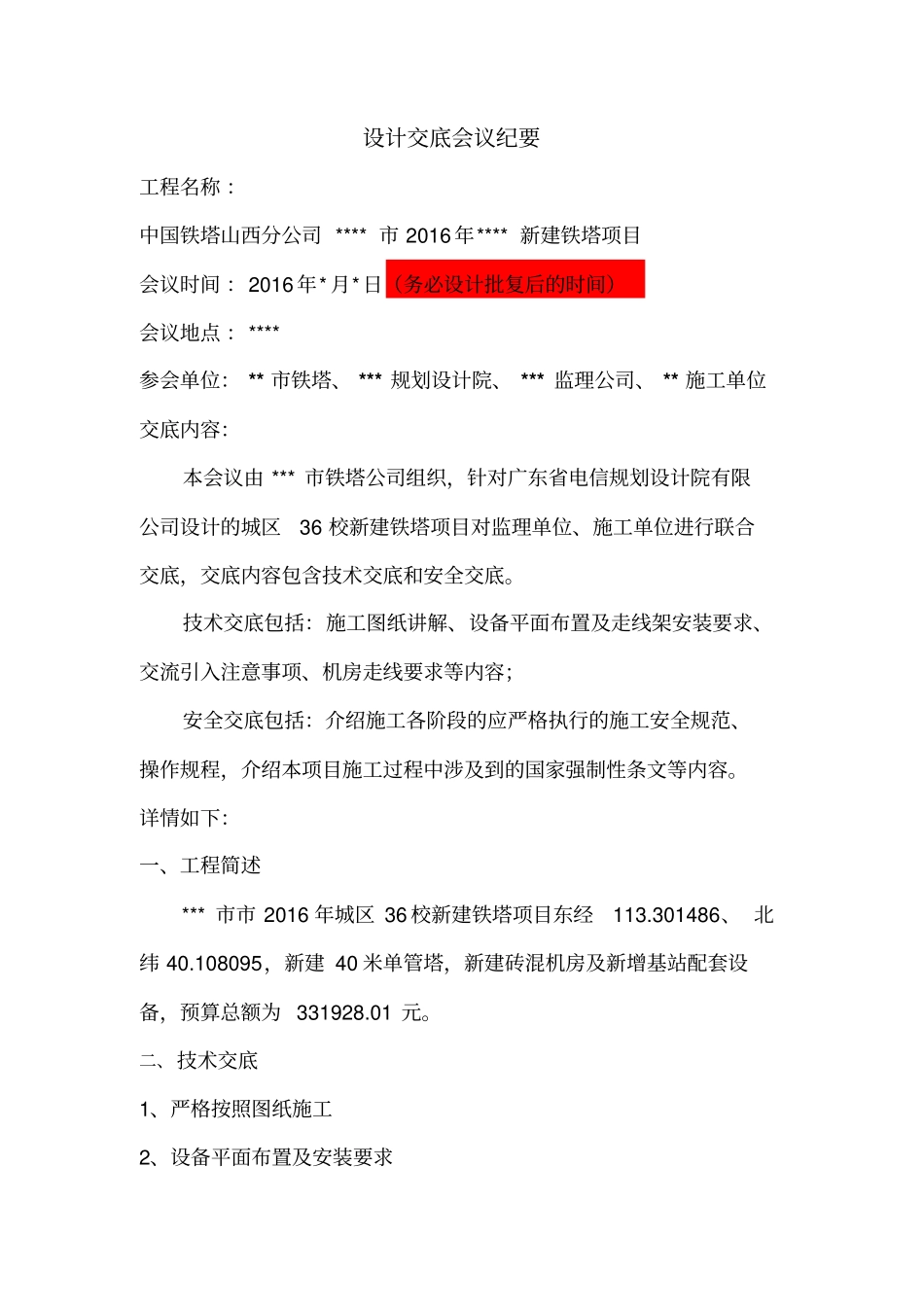

设计交底会议纪要工程名称 ：中国铁塔山西分公司 **** 市 2016 年**** 新建铁塔项目会议时间 ：2016 年* 月*日（务必设计批复后的时间）会议地点 ：**** 参会单位： ** 市铁塔、 *** 规划设计院、 *** 监理公司、 ** 施工单位交底内容：本会议由 *** 市铁塔公司组织，针对广东省电信规划设计院有限公司设计的城区36 校新建铁塔项目对监理单位、施工单位进行联合交底，交底内容包含技术交底和安全交底。技术交底包括：施工图纸讲解、设备平面布置及走线架安装要求、交流引入注意事项、机房走线要求等内容；安全交底包括：介绍施工各阶段的应严格执行的施工安全规范、操作规程，介绍本项目施工过程中涉及到的国家强制性条文等内容。详情如下：一、工程简述*** 市市 2016 年城区 36 校新建铁塔项目东经113.301486、 北纬 40.108095，新建 40 米单管塔，新建砖混机房及新增基站配套设备，预算总额为 331928.01 元。二、技术交底1、严格按照图纸施工2、设备平面布置及安装要求设备平面布置以整齐、美观、节省材料，合理布置为原则；设备通常呈直线排列， 有条件应预留扩容的位置。 原则上机架不靠墙安装并留有至少 500 毫米的维护距离；蓄电池一般靠墙、柱摆放，其背面与墙之间的净宽宜为100mm；蓄电池的侧面与墙之间的净宽应不小于200mm。蓄电池需安装在抗震支架上或绝缘垫上。一般情况下蓄电池采用双层双列摆放。3、走线架布置及安装要求机房室内、 室外走线架均采用400mm宽的标准定型产品。 室内走线架通常安装在机架上方，距机房地板2400mm，特殊情况可降低高度。走线架安装要求保证整体不晃动，同时走线架上要敷设接地线， 所有接地点要求接地性能良好， 并且要与机房接地母排相连接。室外走线架采用角钢现场加工或预制； 各基站设备平面布置及线缆走线架平面布置见附图。4、采用 380V/220V 交流电源直接引入自建机房的无线基站，交流供电线路应采用套钢管或铠装直埋地的方式引入机房，埋地长度要求在15m以上，钢管或铠装电缆两端钢带应就近接地。5、在设计和施工过程中，交流电源线、直流电源线及信号线分开敷设，避免在同一线束内； 线缆的规格型号、 数量应符合工程设计要求。各种电力电缆及信号线缆应采用整段线材，不得在中间接驳； 线缆插接位置正确，接触应紧密、牢靠，电气性能良好，插接端子应完好无损；电力电缆必须采用阻燃材质的铜芯线。电源馈电母线保护层必须完好无损，严禁中间接头...
