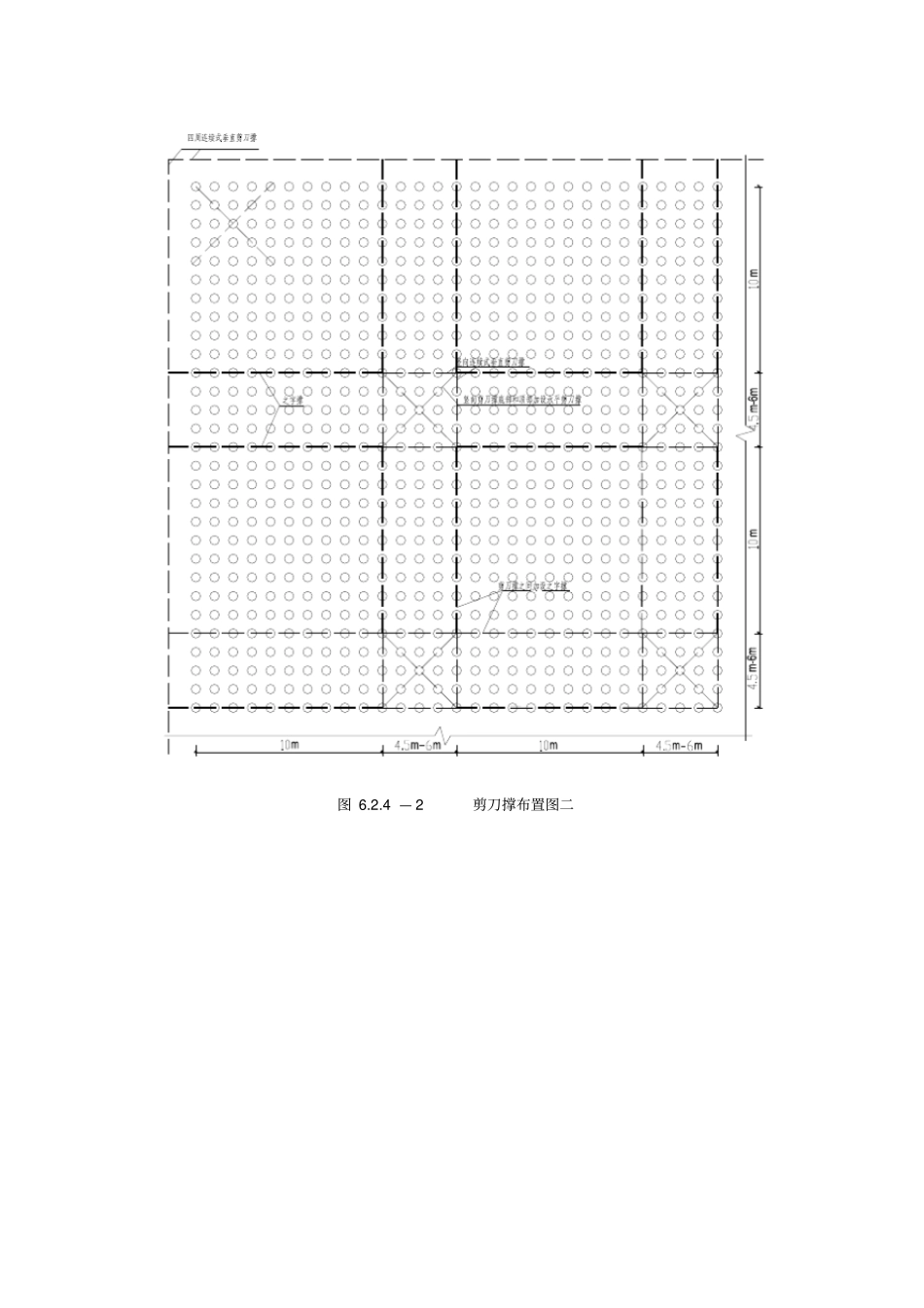

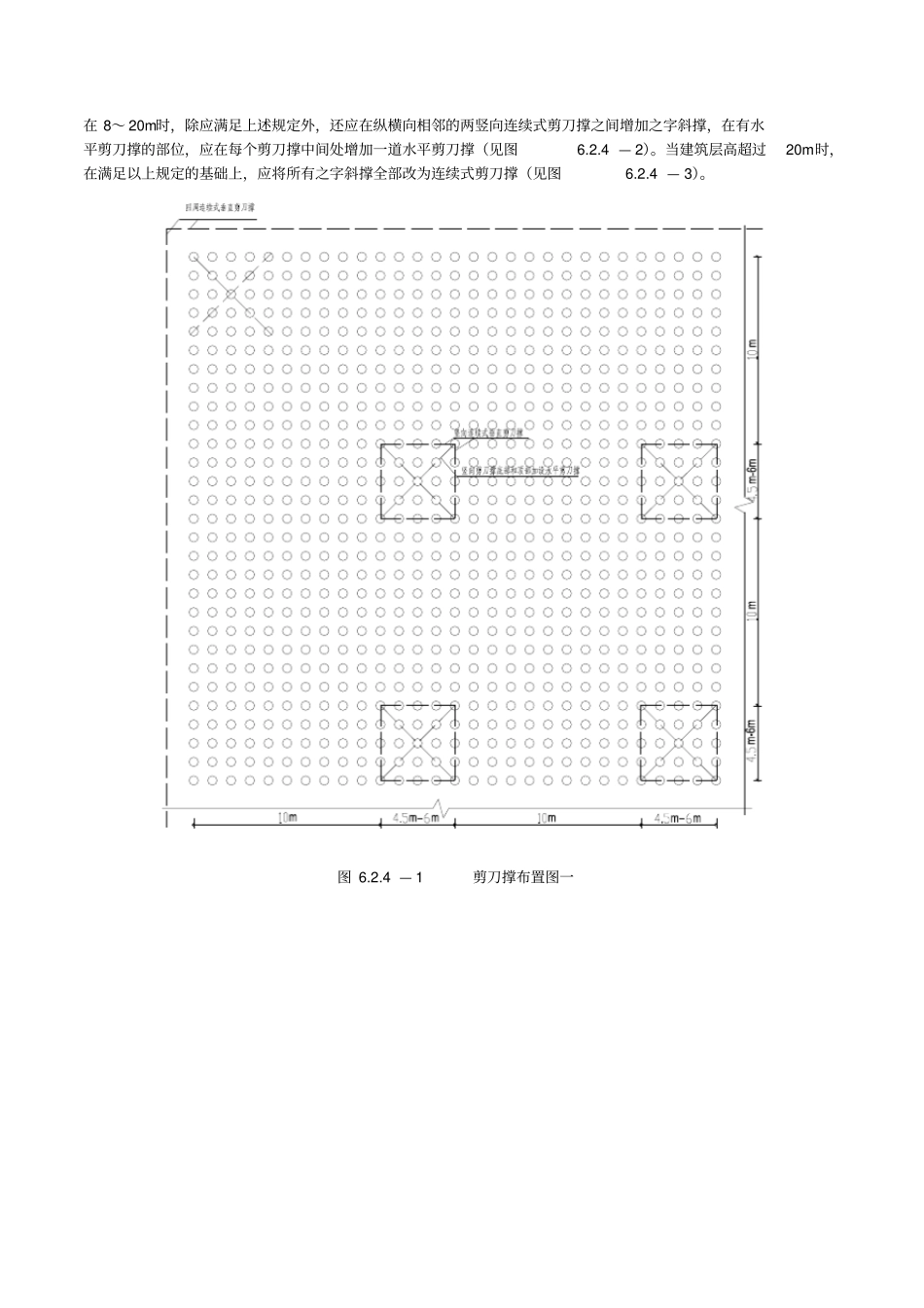

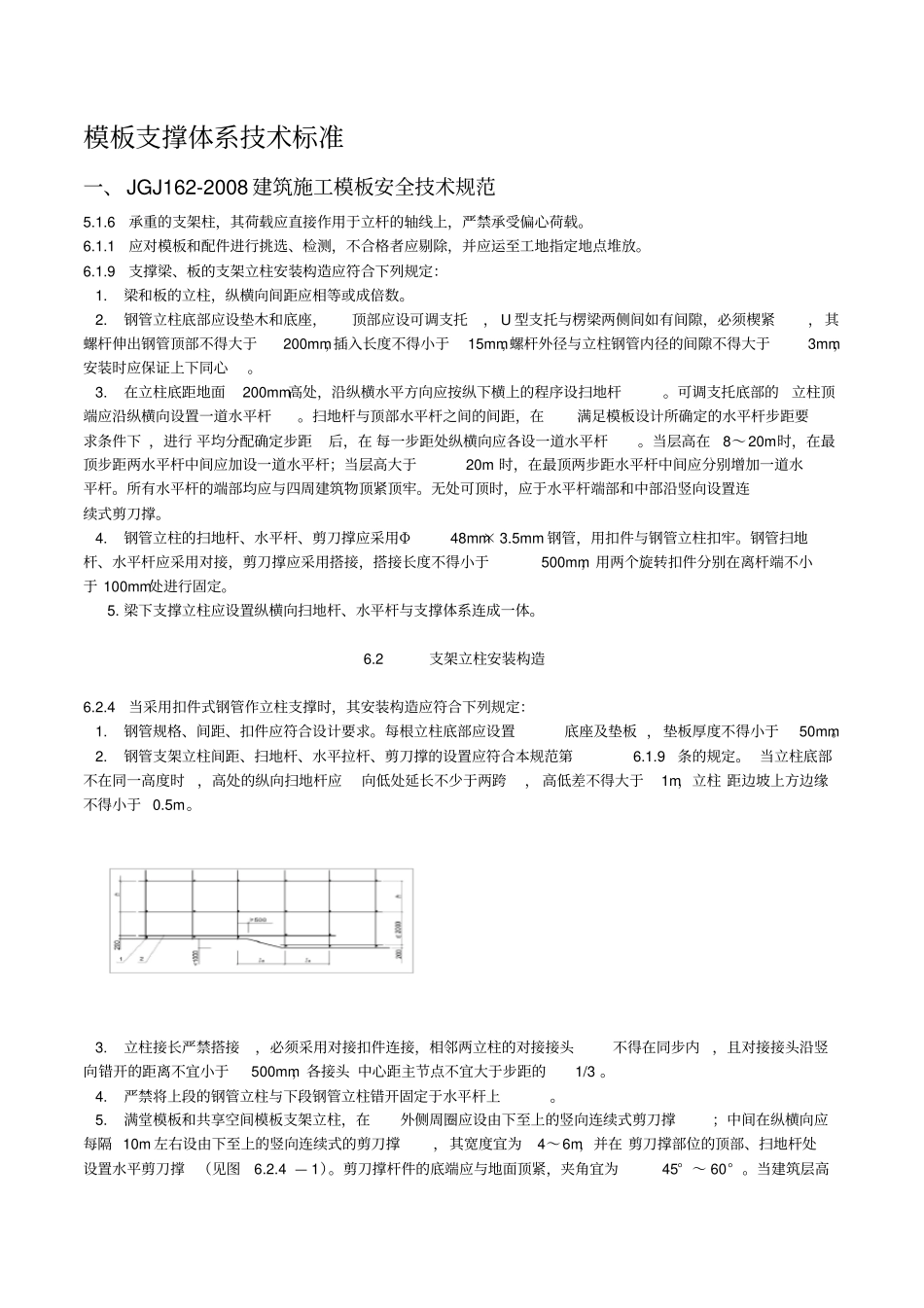

模板支撑体系技术标准一、JGJ162-2008 建筑施工模板安全技术规范5.1.6承重的支架柱，其荷载应直接作用于立杆的轴线上，严禁承受偏心荷载。6.1.1应对模板和配件进行挑选、检测，不合格者应剔除，并应运至工地指定地点堆放。6.1.9支撑梁、板的支架立柱安装构造应符合下列规定： 1.梁和板的立柱，纵横向间距应相等或成倍数。 2.钢管立柱底部应设垫木和底座，顶部应设可调支托， U 型支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，插入长度不得小于15mm, 螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。 3.在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平杆。扫地杆与顶部水平杆之间的间距，在满足模板设计所确定的水平杆步距要求条件下 ，进行 平均分配确定步距后，在 每一步距处纵横向应各设一道水平杆。当层高在8～20m时，在最顶步距两水平杆中间应加设一道水平杆；当层高大于20m 时，在最顶两步距水平杆中间应分别增加一道水平杆。所有水平杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应于水平杆端部和中部沿竖向设置连续式剪刀撑。 4.钢管立柱的扫地杆、水平杆、剪刀撑应采用Φ48mm× 3.5mm 钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，用两个旋转扣件分别在离杆端不小于 100mm处进行固定。5. 梁下支撑立柱应设置纵横向扫地杆、水平杆与支撑体系连成一体。6.2 支架立柱安装构造6.2.4当采用扣件式钢管作立柱支撑时，其安装构造应符合下列规定： 1.钢管规格、间距、扣件应符合设计要求。每根立柱底部应设置底座及垫板 ，垫板厚度不得小于50mm。 2.钢管支架立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合本规范第6.1.9条的规定。 当立柱底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于两跨， 高低差不得大于1m，立柱 距边坡上方边缘不得小于 0.5m。 3.立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头 中心距主节点不宜大于步距的1/3 。 4.严禁将上段的钢管立柱与下段钢管立柱错开固定于水平杆上。 5.满堂模板和共享空间模板支架立柱，在外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔 10m 左右设由下至上的竖向连续式的剪刀撑...
