模板高支撑架计算书汇总VIP免费

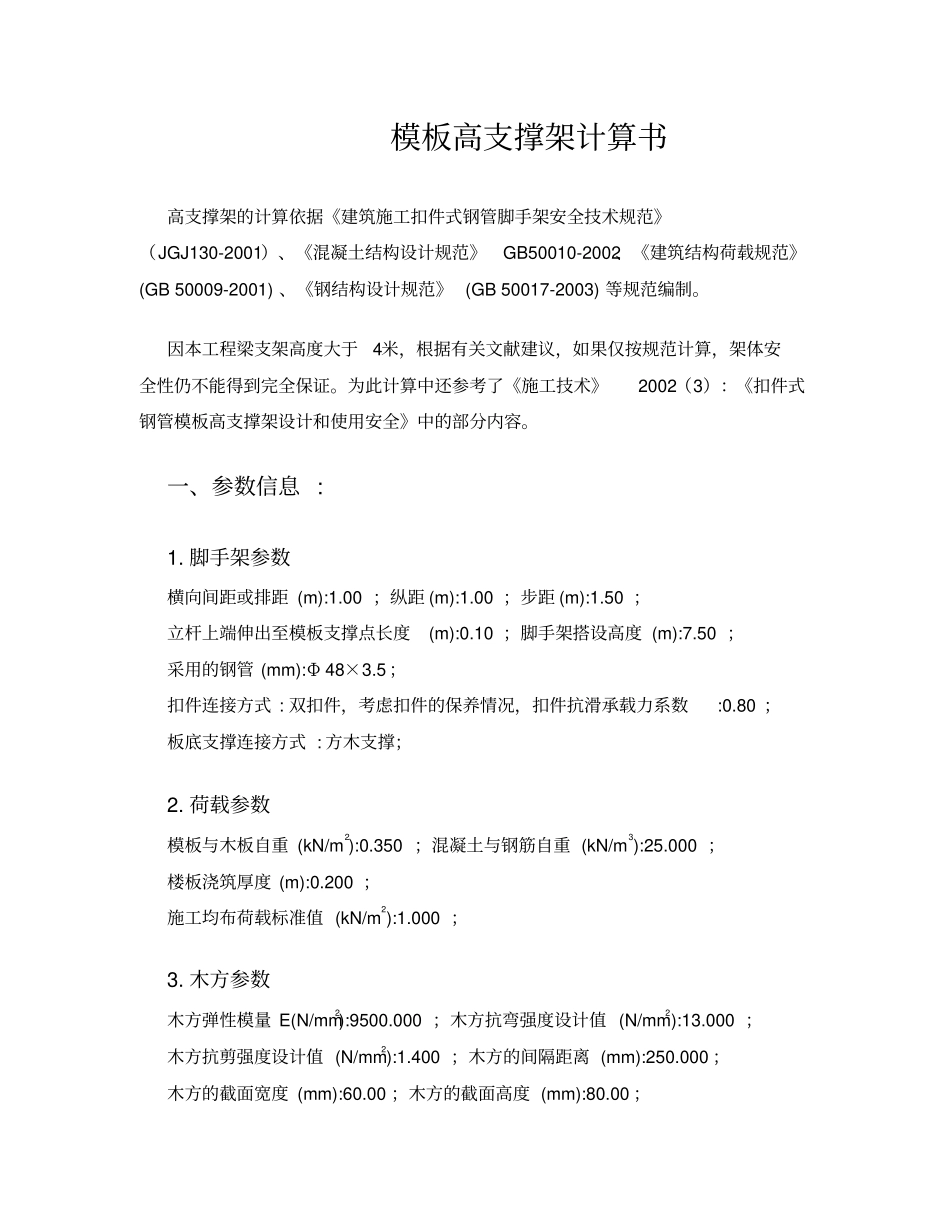

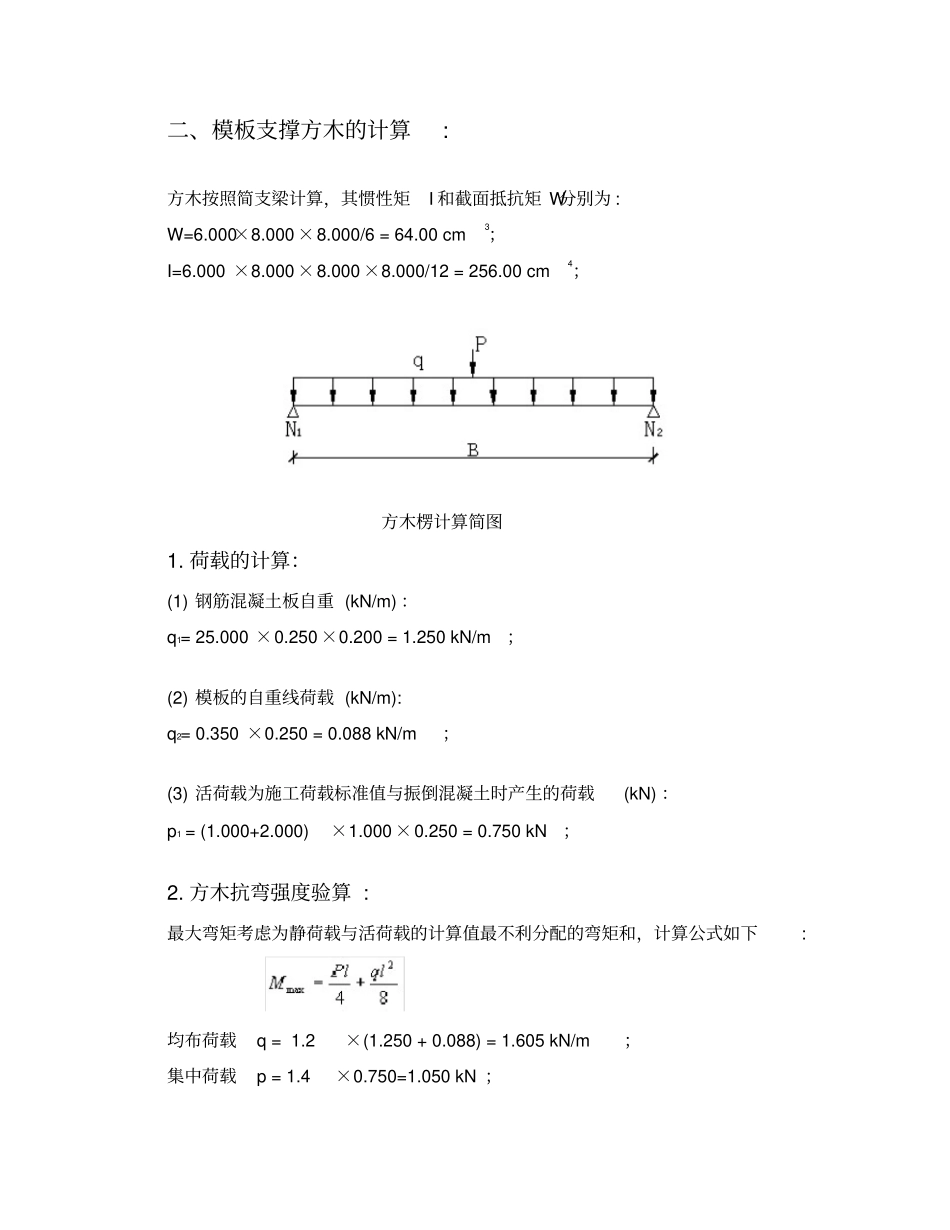

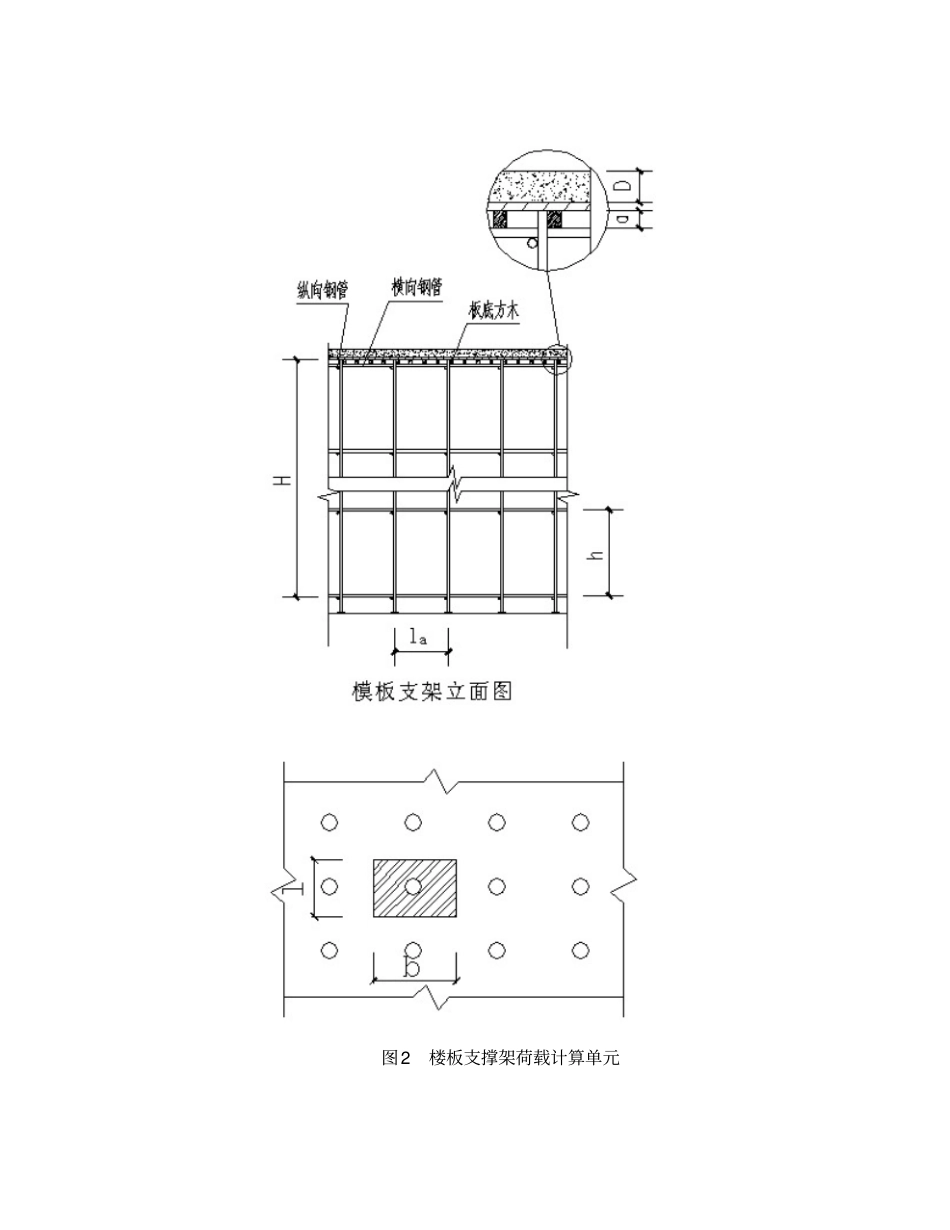

模板高支撑架计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001) 、《钢结构设计规范》 (GB 50017-2003) 等规范编制。因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。一、参数信息 : 1. 脚手架参数横向间距或排距 (m):1.00 ；纵距 (m):1.00 ；步距 (m):1.50 ；立杆上端伸出至模板支撑点长度(m):0.10 ；脚手架搭设高度 (m):7.50 ；采用的钢管 (mm):Φ 48×3.5 ；扣件连接方式 : 双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80 ；板底支撑连接方式 : 方木支撑；2. 荷载参数模板与木板自重 (kN/m2):0.350 ；混凝土与钢筋自重 (kN/m3):25.000 ；楼板浇筑厚度 (m):0.200 ；施工均布荷载标准值 (kN/m2):1.000 ；3. 木方参数木方弹性模量 E(N/mm2):9500.000 ；木方抗弯强度设计值 (N/mm2):13.000 ；木方抗剪强度设计值 (N/mm2):1.400 ；木方的间隔距离 (mm):250.000 ；木方的截面宽度 (mm):60.00 ；木方的截面高度 (mm):80.00 ；图2 楼板支撑架荷载计算单元二、模板支撑方木的计算: 方木按照简支梁计算，其惯性矩I 和截面抵抗矩 W分别为 : W=6.000×8.000 ×8.000/6 = 64.00 cm3；I=6.000 ×8.000 ×8.000 ×8.000/12 = 256.00 cm4；方木楞计算简图1. 荷载的计算：(1) 钢筋混凝土板自重 (kN/m) ：q1= 25.000 ×0.250 ×0.200 = 1.250 kN/m；(2) 模板的自重线荷载 (kN/m): q2= 0.350 ×0.250 = 0.088 kN/m ；(3) 活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN) ：p1 = (1.000+2.000)×1.000 ×0.250 = 0.750 kN；2. 方木抗弯强度验算 : 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.2×(1.250 + 0.088) = 1.605 kN/m；集中荷载 p = 1.4×0.750=1.050 kN ；最大弯距 M = Pl/4 + ql2/8 = 1.050 ×1.000 /4 + 1.605×1.0002/8 = 0.463 kN.m；最大支座力 N = P/2 + ql/2 = 1.050/2 + 1.605×1.000/2 = 1.328 kN ；方木的最大应力值σ = M / w = 0.463×106/64.000 ×103 = 7.236 N/...
