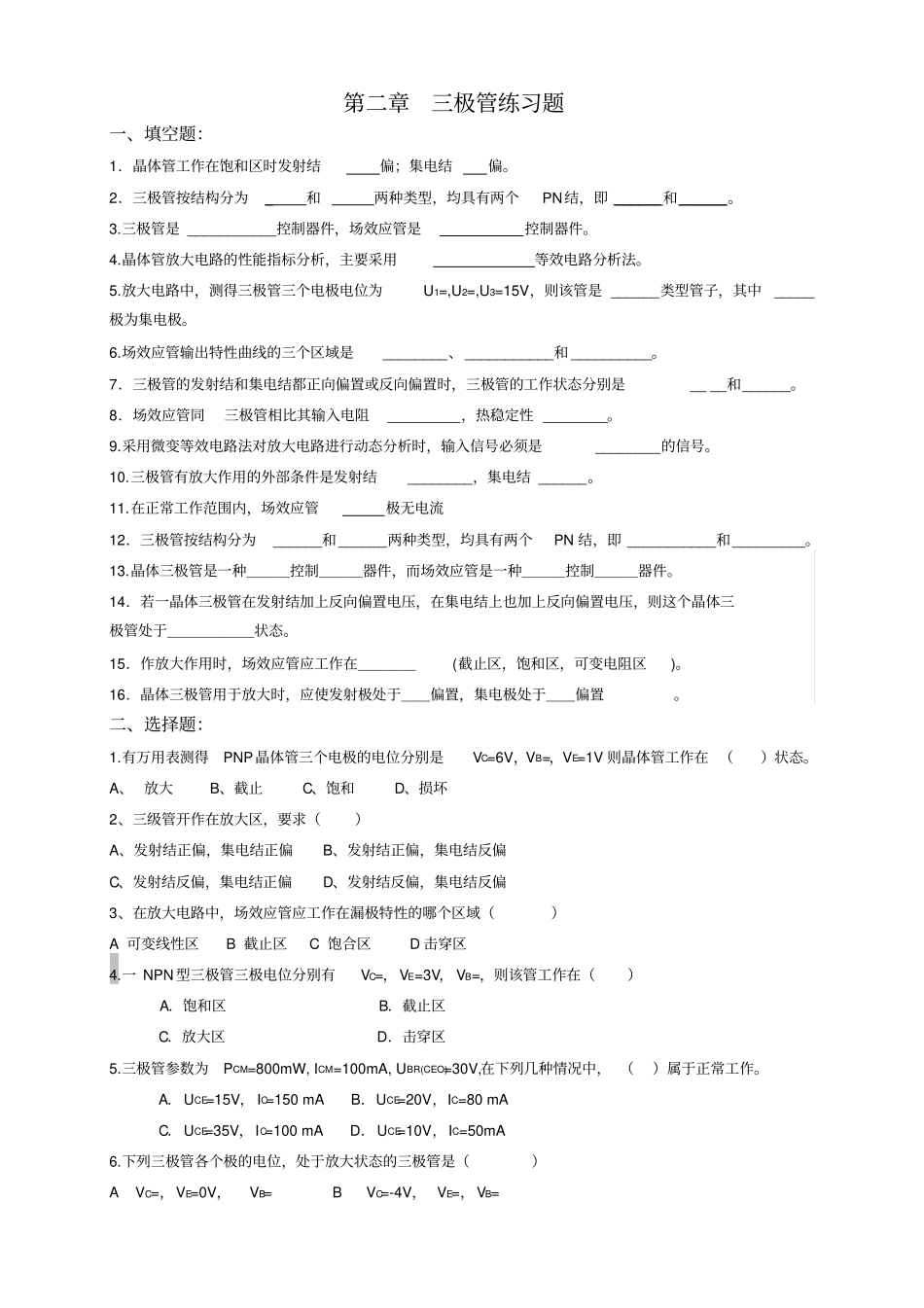

模电三极管练习题_第1页
1/4

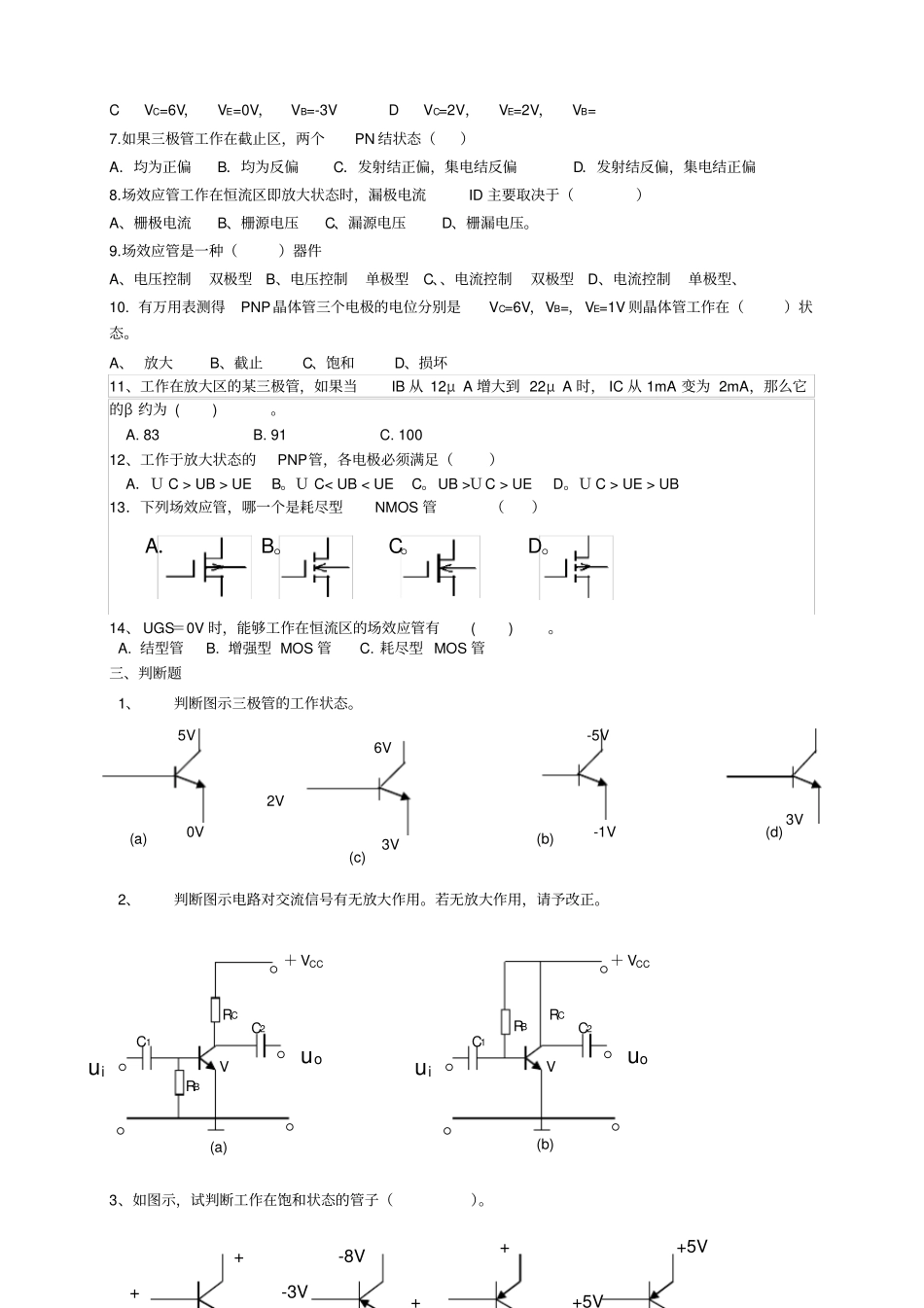

模电三极管练习题_第2页
2/4

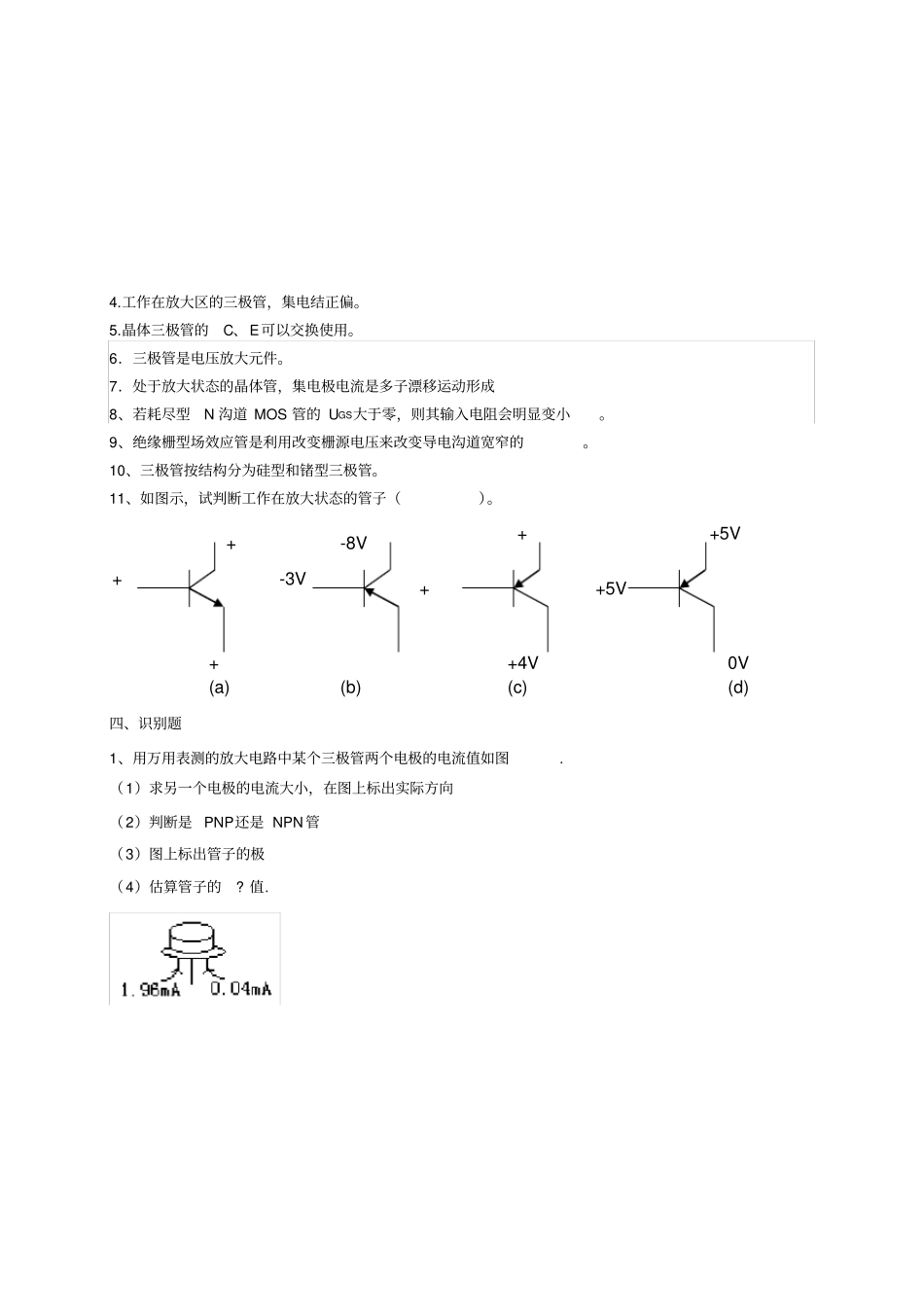

模电三极管练习题_第3页
3/4
第二章三极管练习题一、填空题:1.晶体管工作在饱和区时发射结偏;集电结偏。2.三极管按结构分为_ 和两种类型,均具有两个PN结,即 ______和______。3.三极管是 ___________控制器件,场效应管是控制器件。4.晶体管放大电路的性能指标分析,主要采用等效电路分析法。5.放大电路中,测得三极管三个电极电位为U1=,U2=,U3=15V,则该管是 ______类型管子,其中_____极为集电极。6.场效应管输出特性曲线的三个区域是________、___________和 __________。7.三极管的发射结和集电结都正向偏置或反向偏置时,三极管的工作状态分别是__ __和______。8.场效应管同三极管相比其输入电阻_________,热稳定性 ________。9.采用微变等效电路法对放大电路进行动态分析时,输入信号必须是________的信号。10.三极管有放大作用的外部条件是发射结________,集电结 ______。11.在正常工作范围内,场效应管极无电流12.三极管按结构分为______和______两种类型,均具有两个PN 结,即 ___________和_________。13.晶体三极管是一种___控制___器件,而场效应管是一种___控制___器件。14.若一晶体三极管在发射结加上反向偏置电压,在集电结上也加上反向偏置电压,则这个晶体三极管处于______状态。15.作放大作用时,场效应管应工作在____(截止区,饱和区,可变电阻区)。16.晶体三极管用于放大时,应使发射极处于__偏置,集电极处于__偏置。二、选择题:1.有万用表测得PNP晶体管三个电极的电位分别是VC=6V,VB=,VE=1V 则晶体管工作在 ()状态。A、 放大B、截止C、饱和D、损坏2、三级管开作在放大区,要求()A、发射结正偏,集电结正偏B、发射结正偏,集电结反偏C、发射结反偏,集电结正偏D、发射结反偏,集电结反偏3、在放大电路中,场效应管应工作在漏极特性的哪个区域()A 可变线性区B 截止区C 饱合区D 击穿区4.一 NPN 型三极管三极电位分别有VC=,VE=3V, VB=,则该管工作在()A.饱和区B.截止区C.放大区D.击穿区5.三极管参数为PCM=800mW, ICM=100mA, UBR(CEO)=30V,在下列几种情况中, ()属于正常工作。A.UCE=15V, IC=150 mA B.UCE=20V,IC=80 mA C.UCE=35V,IC=100 mA D.UCE=10V,IC=50mA 6.下列三极管各个极的电位,处于放大状态的三极管是()A VC=,VE=0V,VB= B VC=-4V, VE=,VB=C VC=6V,VE=0V,VB=-3V D VC=2V,VE=2V,VB=7.如果三极管工作在截止区,两个PN 结状态(...
