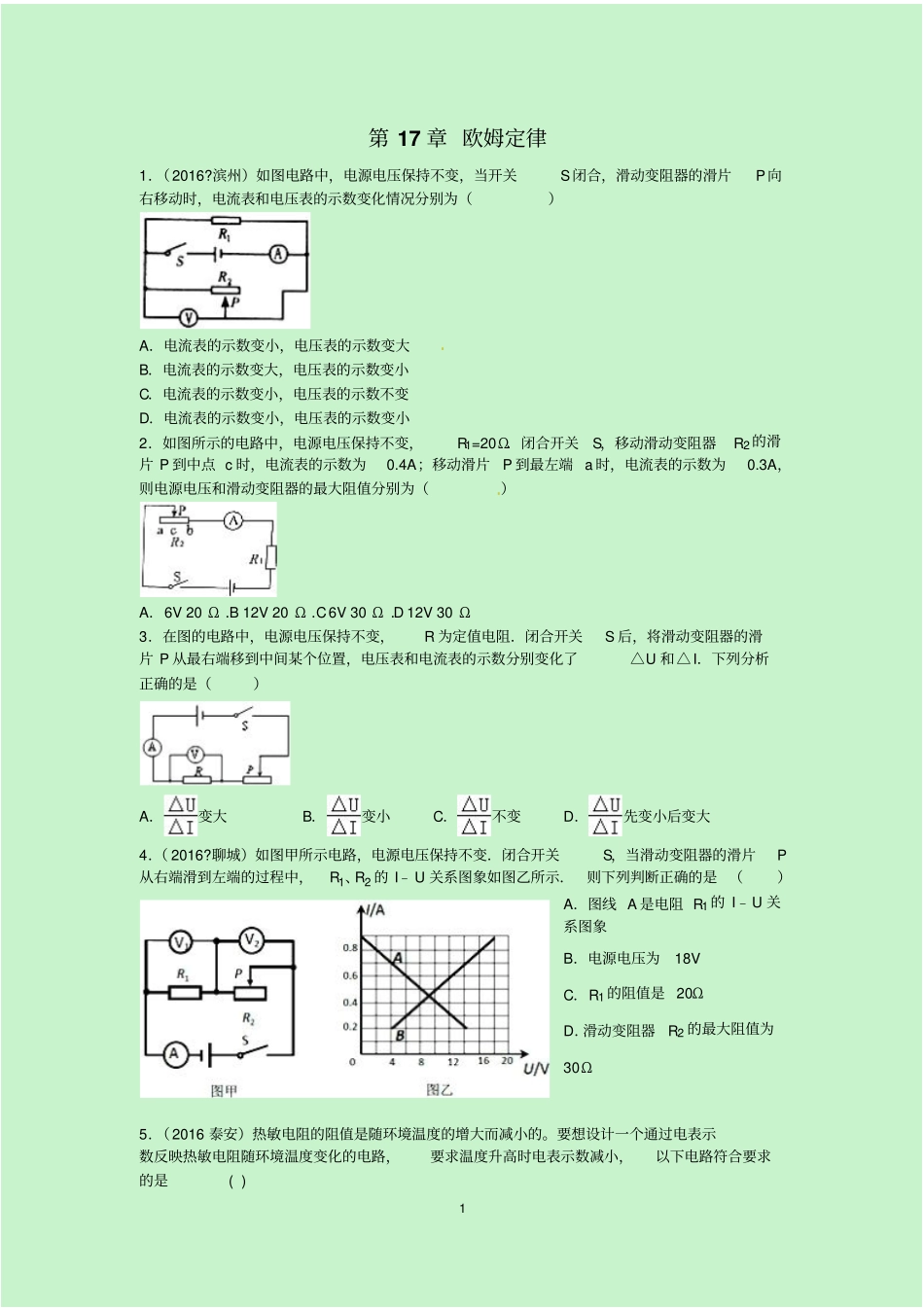

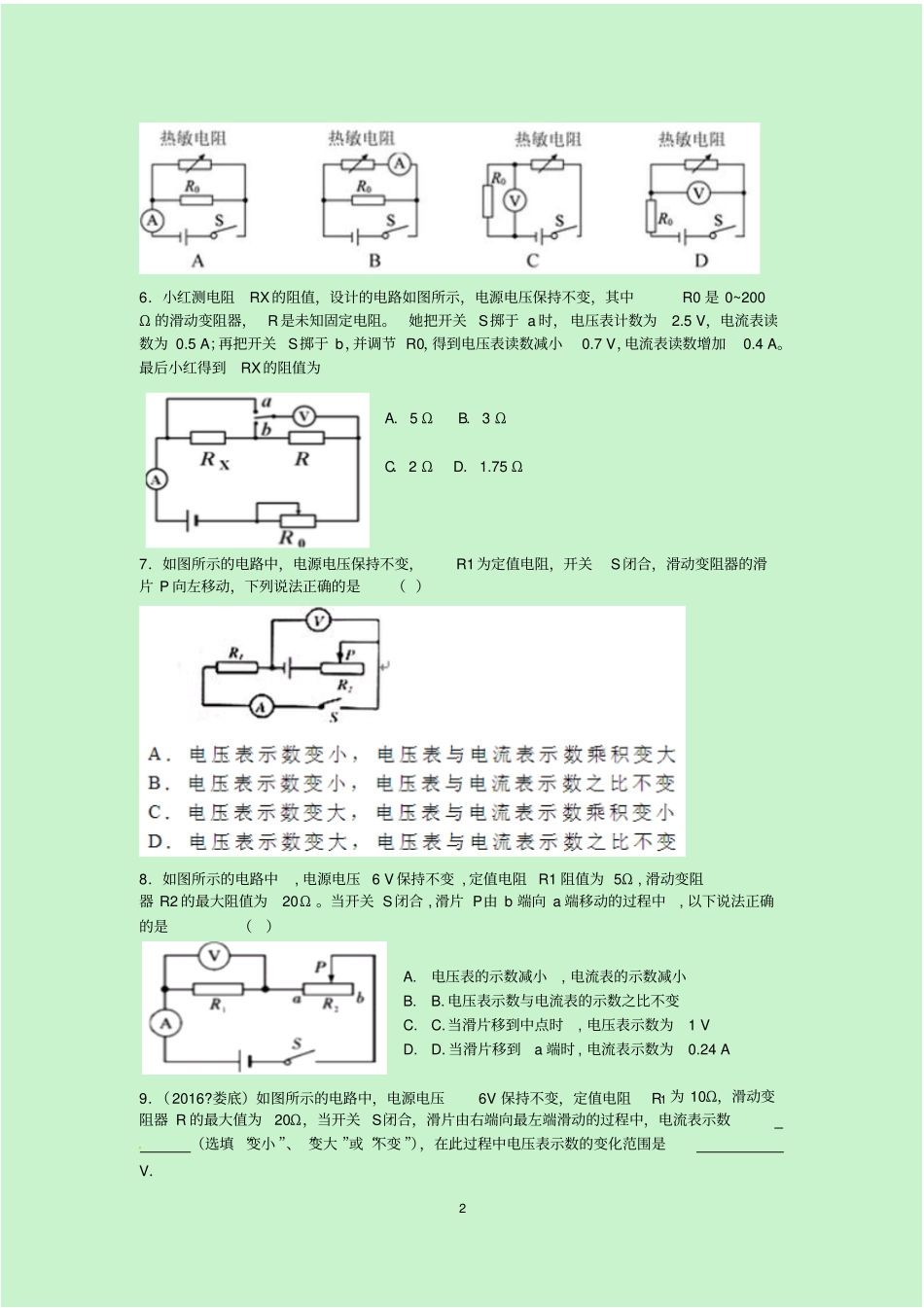

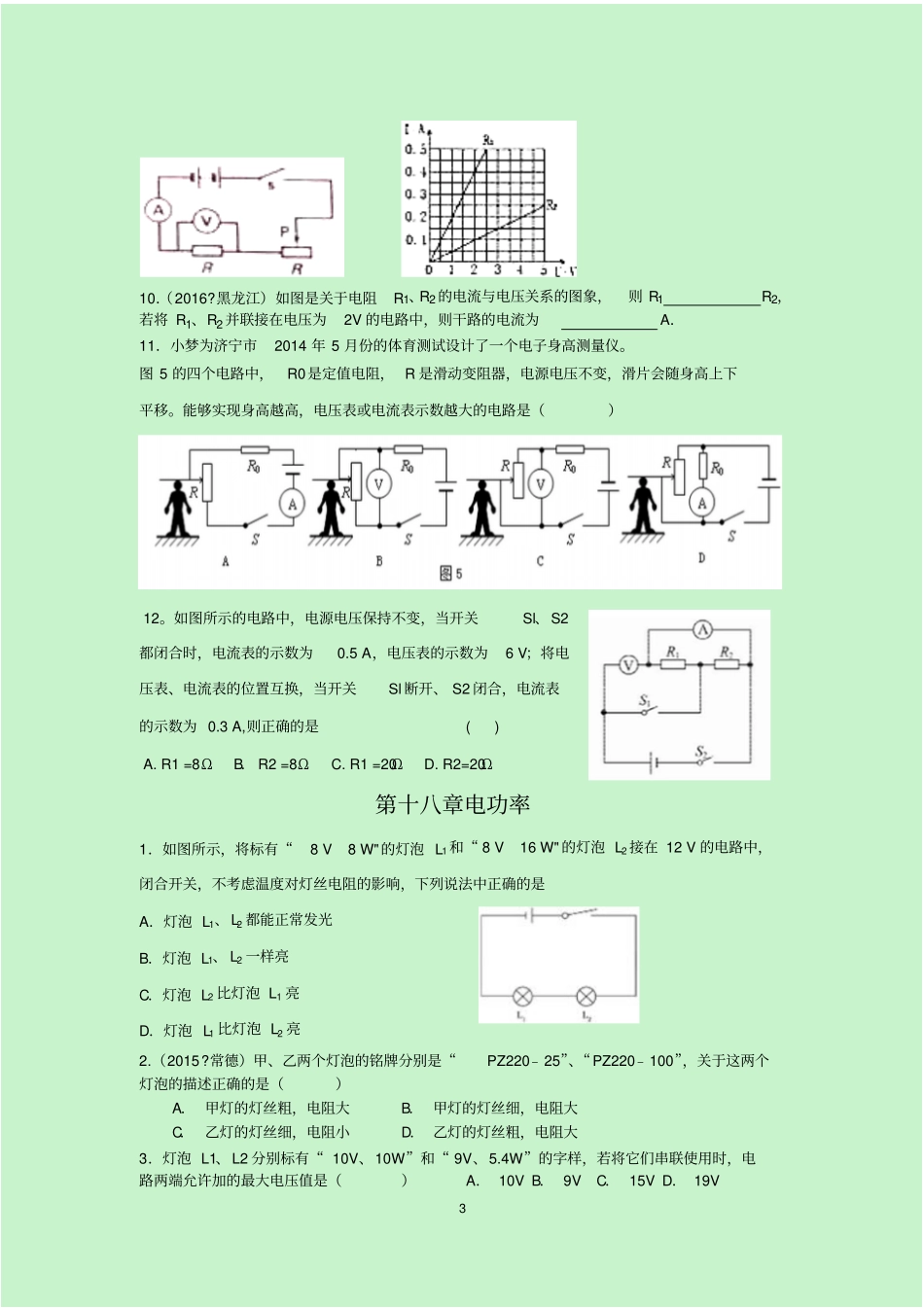

1 第 17 章 欧姆定律1．（2016?滨州）如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小2．如图所示的电路中，电源电压保持不变，R1=20Ω．闭合开关S，移动滑动变阻器R2 的滑片 P 到中点 c 时，电流表的示数为0.4A；移动滑片P 到最左端 a 时，电流表的示数为0.3A，则电源电压和滑动变阻器的最大阻值分别为（）A．6V 20 Ω B． 12V 20 Ω C． 6V 30 Ω D．12V 30 Ω3．在图的电路中，电源电压保持不变，R 为定值电阻．闭合开关S 后，将滑动变阻器的滑片 P 从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U 和△I．下列分析正确的是（）A．变大B．变小C．不变D．先变小后变大4．（ 2016?聊城）如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2 的 I﹣ U 关系图象如图乙所示．则下列判断正确的是 （）A．图线 A 是电阻 R1 的 I﹣U 关系图象B．电源电压为18V C．R1 的阻值是 20ΩD．滑动变阻器R2 的最大阻值为30Ω5．（2016 泰安）热敏电阻的阻值是随环境温度的增大而减小的。要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是 ( ) 2 6．小红测电阻RX的阻值，设计的电路如图所示，电源电压保持不变，其中R0 是 0~200 Ω 的滑动变阻器， R是未知固定电阻。她把开关 S掷于 a 时， 电压表计数为2.5 V，电流表读数为 0.5 A；再把开关 S掷于 b，并调节 R0，得到电压表读数减小0.7 V，电流表读数增加0.4 A。最后小红得到RX的阻值为A．5 ΩB．3 ΩC．2 ΩD．1.75 Ω7．如图所示的电路中，电源电压保持不变，R1为定值电阻，开关S闭合，滑动变阻器的滑片 P 向左移动，下列说法正确的是（ ）8．如图所示的电路中, 电源电压 6 V 保持不变 , 定值电阻 R1 阻值为 5Ω , 滑动变阻器 R2 的最大阻值为20Ω 。当开关 S闭合 , 滑片 P 由 b 端向 a 端移动的过程中, 以下说法正确的是（）A.电压表的示数减小, 电流表的示数减小B.B. 电压表示数与电流表的示数之比不变C.C. 当滑片移到中点时, 电压表示数为1 ...
