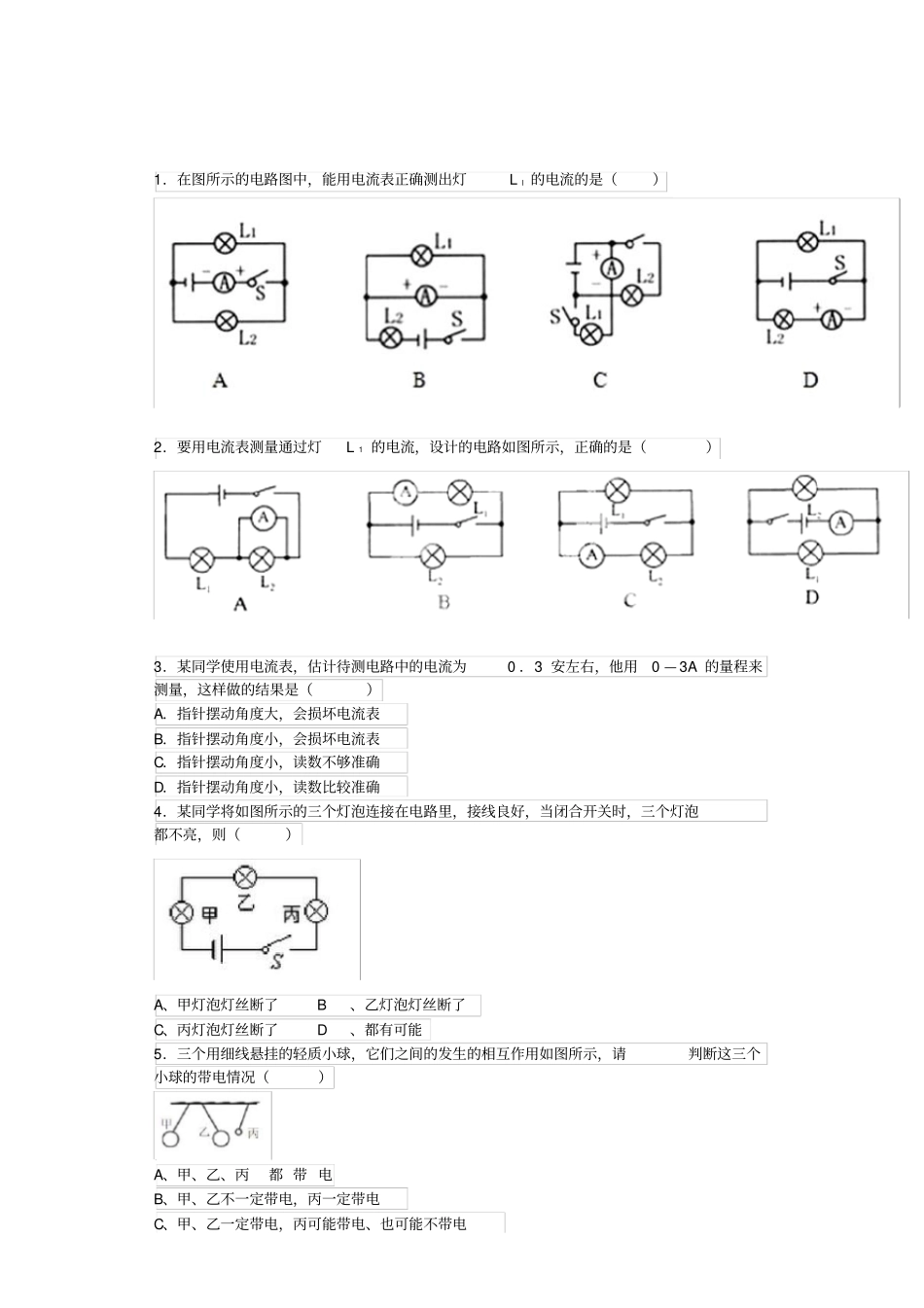

1．在图所示的电路图中，能用电流表正确测出灯 L l 的电流的是（）2．要用电流表测量通过灯 L 1 的电流，设计的电路如图所示，正确的是（）3．某同学使用电流表，估计待测电路中的电流为 0 ．3 安左右，他用 0 — 3A 的量程来测量，这样做的结果是（）A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数不够准确D．指针摆动角度小，读数比较准确4．某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A、甲灯泡灯丝断了 B、乙灯泡灯丝断了C、丙灯泡灯丝断了 D、都有可能5．三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况（）A、甲、乙、丙都 带 电B、甲、乙不一定带电，丙一定带电C、甲、乙一定带电，丙可能带电、也可能不带电D、甲可能不带电，乙、丙一定带电6．带正电的甲金属球和带负电的乙金属球接触后，乙球也带了正电， 这是由于 （）A、甲球上的部分原子核转移到了乙球上B、甲球上的部分电子转移到了乙球上C、乙球上的部分电子转移到了甲球上D、乙球上的部分原子核转移到了甲球上7．如图所示的电路，电源电压6V 保持不变，滑动变阻器标有“50Ω ， 2A”字样。（ 1）闭合 S1，断开 S2，将滑片 P 移到最右端，求电流表的示数I 1。（ 2）闭合 S1、S2，保持滑片P 在最右端，此时电流表示数I=5I1，求 R2 的阻值。（ 3）闭合 S1、S2，将滑片P 移至某一位置，电流表示数为0． 68A，求此时滑动变阻器接入电路的阻值。8．甲、乙两条同样粗细的导线，甲长 20cm，乙长 1．3m，比较它们的电阻大小的关系，正确的是（）A．甲大 B．乙大 C．一样大 D．无法确定9．小茗同学在利用如图所示电路进行电学实验时，闭合开关， 发现灯 L1 亮，灯 L2不亮，电流表和电压表均有示数。则故障原因是（）A．灯 L1 短路 B．灯 L1断路C．灯 L2 短路 D．灯 L2断路10．如图所示的电路中，电源两端的电压保持不变。闭合开关S 后，滑动变阻器的滑片向右移动，下列说法中正确的是（）A．电流表 A1 和电流表 A2 的示数之和变小B．电压表 V 和电流表 A2 的示数之比保持不变C．电流表 A1 的示数变小，电压表V 的示数变大D．电流表 A2 的示数不变，电压表V 的示数不变11．在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．12．如图（ a）所示电路中，当闭合开关...
