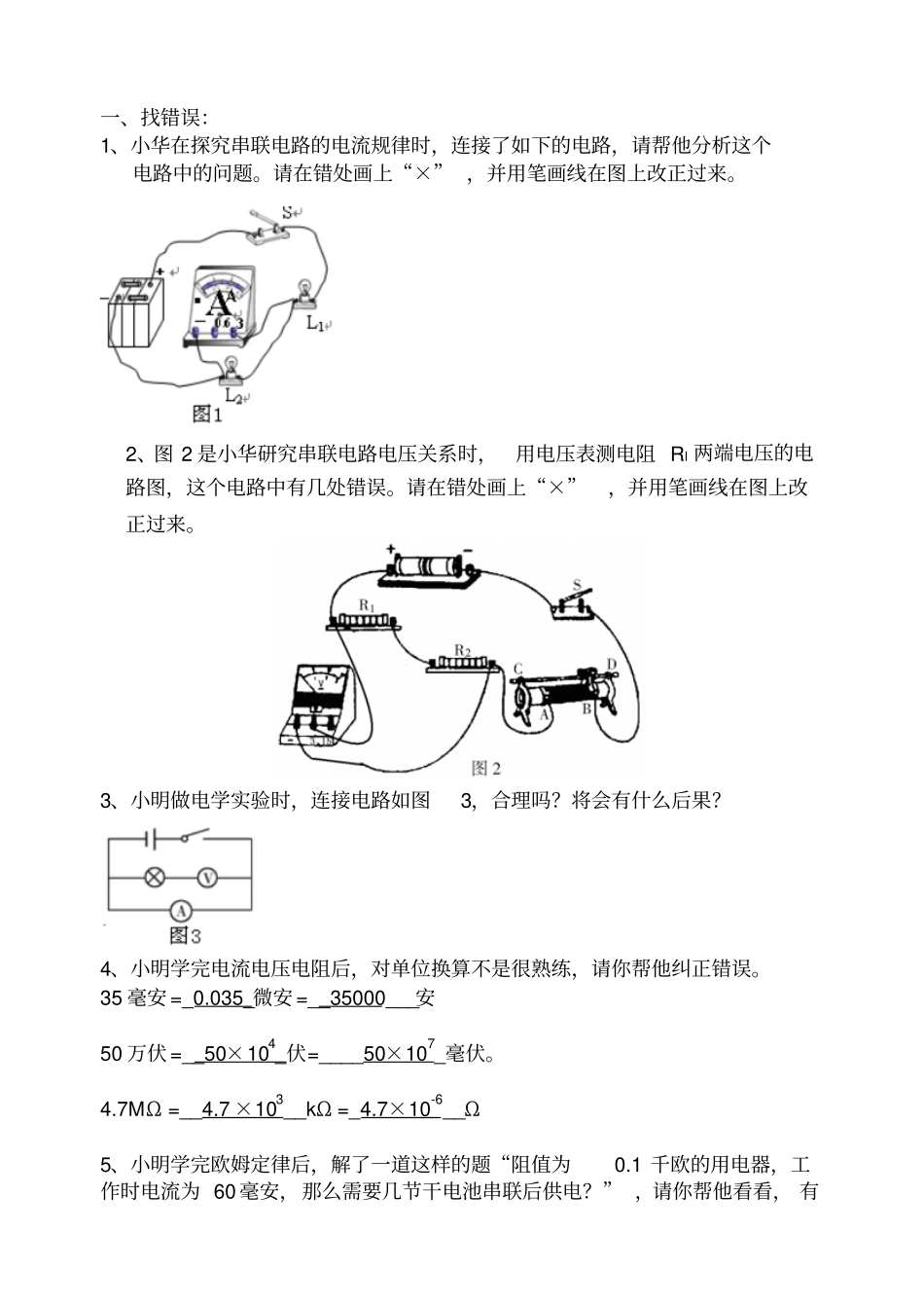

一、找错误：1、小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题。请在错处画上“×” ，并用笔画线在图上改正过来。2、图 2 是小华研究串联电路电压关系时，用电压表测电阻 Rl 两端电压的电路图，这个电路中有几处错误。请在错处画上“×”，并用笔画线在图上改正过来。3、小明做电学实验时，连接电路如图3，合理吗？将会有什么后果？4、小明学完电流电压电阻后，对单位换算不是很熟练，请你帮他纠正错误。35 毫安 =_0.035_微安 =__35000___安50 万伏 =__50×104_伏=____50×107_毫伏。4.7MΩ =__4.7 ×103__kΩ =_4.7×10-6__Ω5、小明学完欧姆定律后，解了一道这样的题“阻值为0.1 千欧的用电器，工作时电流为 60 毫安，那么需要几节干电池串联后供电？” ，请你帮他看看， 有没有不合理的地方？并帮他改正。已知： R=0.1KΩ，I=60mA 求： U =？解：U1=I * R=I 1 =60m A*0.1K Ω=6 V 干电池个数： n. =6V/1.5V=4 节答：需要 4 几节干电池串联后供电二、找规律：1、图 3 中闭合开关，电流表A 2 的示数如图所示，则A 1 的示数是A．若将 A 1 接到 a 处，它的示数应是A．你依据的规律是：2、在如图 4 所示的电路中，电压表V 1 的示数和电压表V 3的示数如图所示，电压表 V 1 的示数为电压表 V 2 的示数为，电压表V 3 的示数为。你依据的规律是：三、找方法：怎样如何知道一个电阻的阻值大小呢？有哪些好方法？例题：灯 L 1 与 L 2 的串联在 6 伏的电源上，灯L1 的电阻是 8 欧，通过的电流是 0.2 安，求：(1)通过灯 L 2 的电流；(2)灯 L 1两端的电压；分析：根据题意画出电路图并标出已知量的符号及数值，未知量的符号， 并讨论除此之外还能计算出的物理量，一一展示出来。 强调解题格式及欧姆定律的表达式或着变形公式中的I、U、R 必须对应同一段电路。学生练习（1）刘师傅在修理某电子仪器时需要个30 欧的电阻，但不巧手边没有这种规格的电阻，只有一些10 欧的， 5 欧的电阻。请你帮他想想办法。（2）如图 1 所示， R1=0.01 千欧， R2=50 欧回答下列问题：a.这段电路的总电阻是多少？b.电路中电流表的读数是200mA，请算出能算出来的所有物理量。（3）将图 1 的电路中的电流表去掉，换成电压表，如图2 所示，电压表的读数是 3 伏，你又能算出来哪些物理量？作业：(1)讨论题：根据计算结果分析两两之间的关系。(3)如果将电阻并联，并联电阻与单个电阻的关系又会如何？
