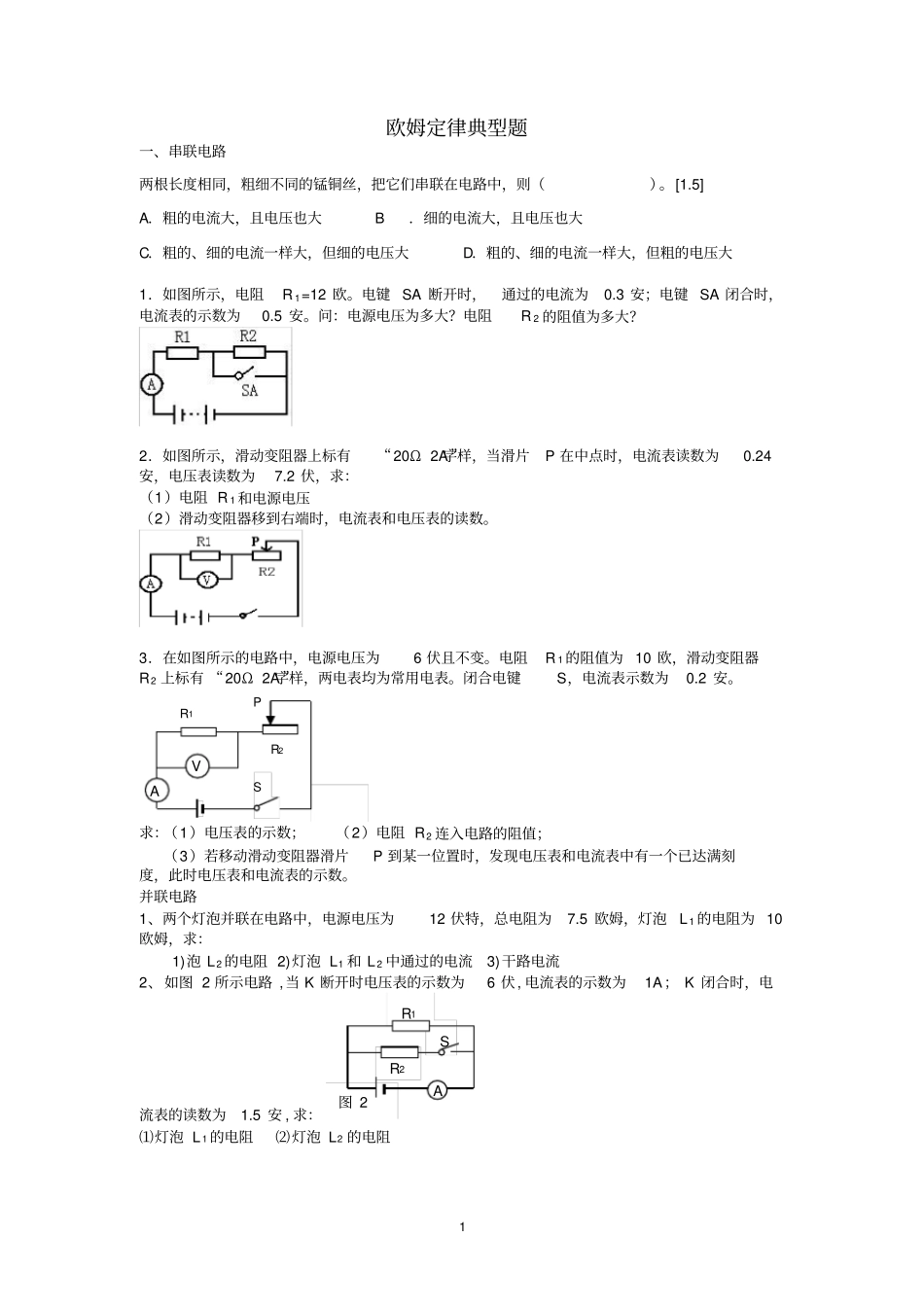

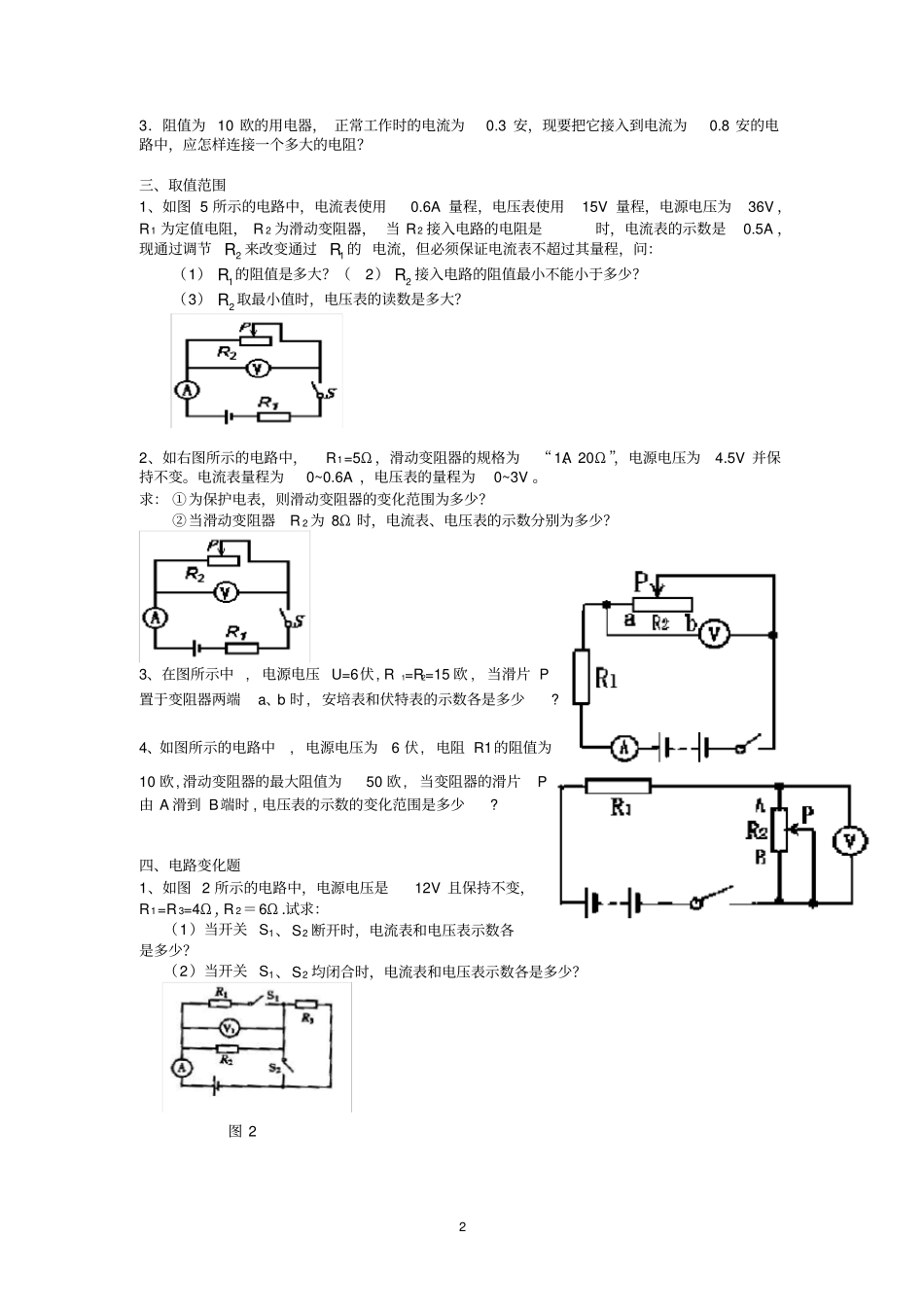

1 欧姆定律典型题一、串联电路两根长度相同，粗细不同的锰铜丝，把它们串联在电路中，则（）。[1.5] A．粗的电流大，且电压也大 B．细的电流大，且电压也大C．粗的、细的电流一样大，但细的电压大D．粗的、细的电流一样大，但粗的电压大1．如图所示，电阻R 1=12 欧。电键 SA 断开时，通过的电流为0.3 安；电键 SA 闭合时，电流表的示数为0.5 安。问：电源电压为多大？电阻R 2 的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2 伏，求：（1）电阻 R 1 和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。3．在如图所示的电路中，电源电压为6 伏且不变。电阻R 1 的阻值为 10 欧，滑动变阻器R2 上标有 “20Ω 2A ”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2 安。求：（1）电压表的示数；（2）电阻 R2 连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。并联电路1、两个灯泡并联在电路中，电源电压为12 伏特，总电阻为7.5 欧姆，灯泡L 1 的电阻为 10欧姆，求：1)泡 L 2 的电阻 2)灯泡 L1 和 L 2 中通过的电流3)干路电流2、如图 2 所示电路 ,当 K 断开时电压表的示数为6 伏, 电流表的示数为1A； K 闭合时，电流表的读数为1.5 安 , 求：⑴灯泡 L 1 的电阻⑵灯泡 L2 的电阻R1S R2P V A 图 2 S R2R1A2 3．阻值为 10 欧的用电器， 正常工作时的电流为0.3 安，现要把它接入到电流为0.8 安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图 5 所示的电路中，电流表使用0.6A 量程，电压表使用15V 量程，电源电压为36V ，R1 为定值电阻， R 2 为滑动变阻器， 当 R2 接入电路的电阻是时，电流表的示数是0.5A ，现通过调节 R2 来改变通过 R1 的 电流，但必须保证电流表不超过其量程，问：（1） R1的阻值是多大？（2） R2 接入电路的阻值最小不能小于多少？（3） R2 取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω ，滑动变阻器的规格为“1A、20Ω ”，电源电压为4.5V 并保持不变。电流表量程为0~0.6A ，电压表的量程为0~3V 。求： ①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器R 2 为 8Ω 时，电流表、电压表的示数分别为多少...
