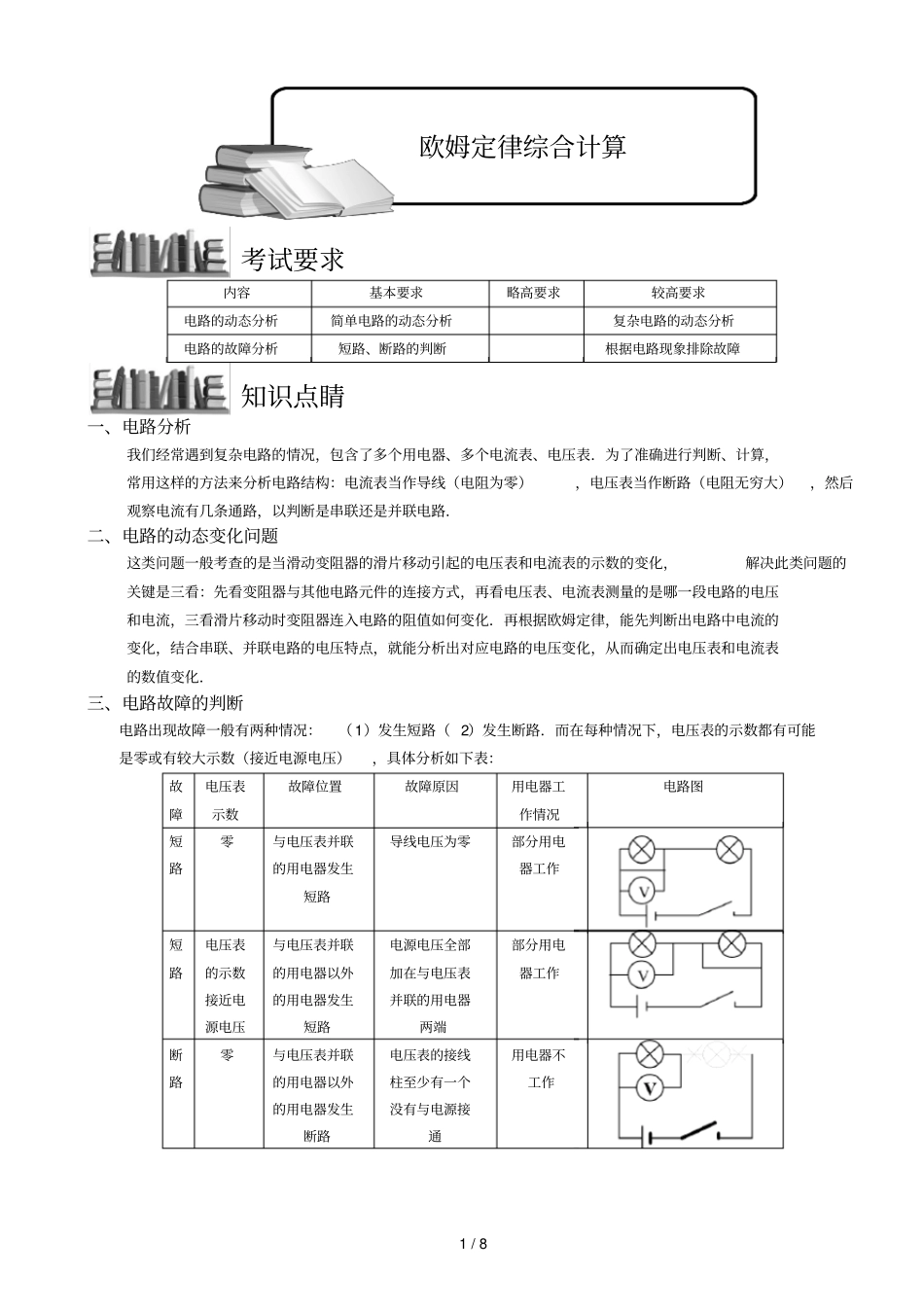

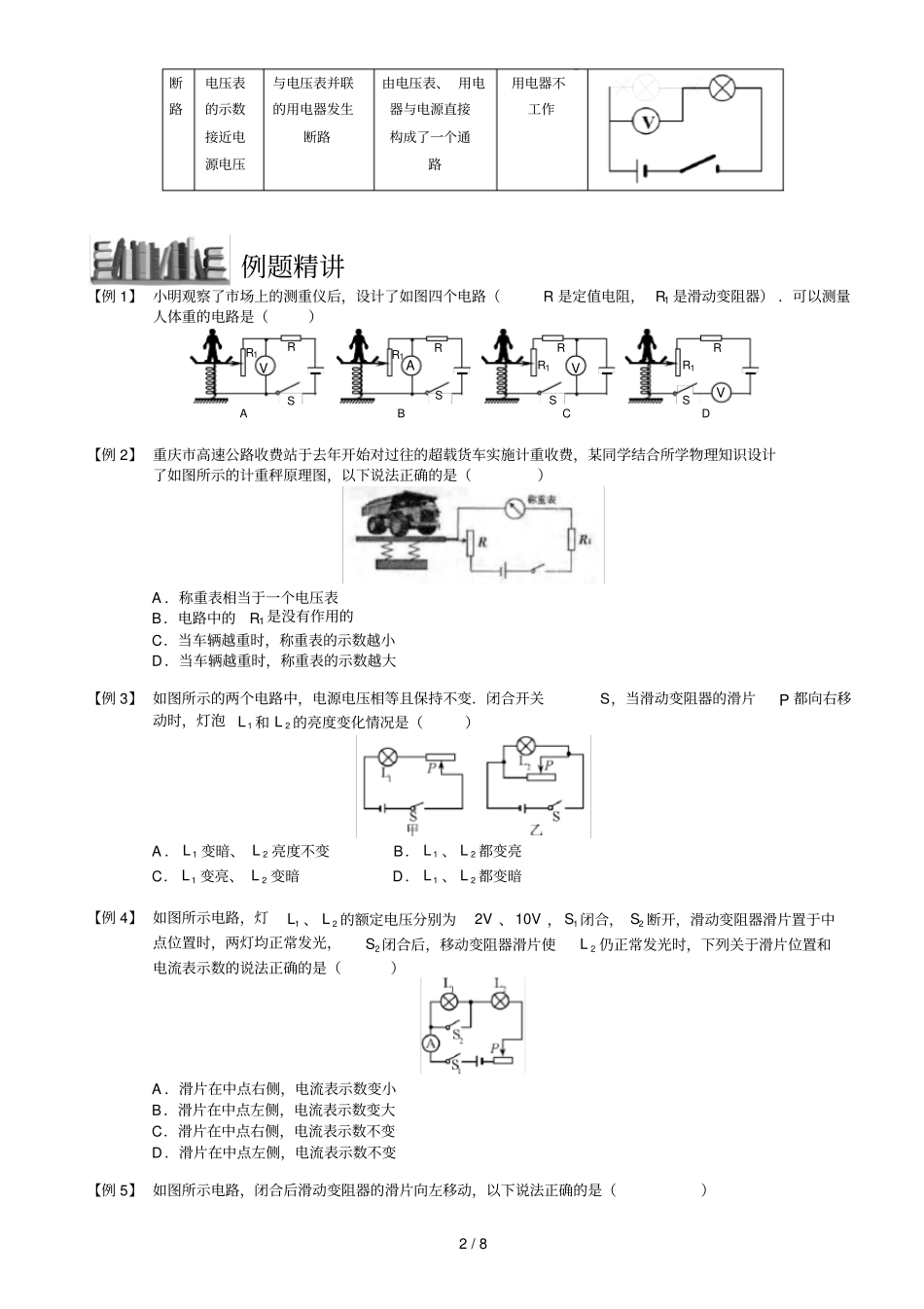

1 / 8 内容基本要求略高要求较高要求电路的动态分析简单电路的动态分析复杂电路的动态分析电路的故障分析短路、断路的判断根据电路现象排除故障一、电路分析我们经常遇到复杂电路的情况，包含了多个用电器、多个电流表、电压表．为了准确进行判断、计算，常用这样的方法来分析电路结构：电流表当作导线（电阻为零），电压表当作断路（电阻无穷大），然后观察电流有几条通路，以判断是串联还是并联电路．二、电路的动态变化问题这类问题一般考查的是当滑动变阻器的滑片移动引起的电压表和电流表的示数的变化，解决此类问题的关键是三看：先看变阻器与其他电路元件的连接方式，再看电压表、电流表测量的是哪一段电路的电压和电流，三看滑片移动时变阻器连入电路的阻值如何变化．再根据欧姆定律，能先判断出电路中电流的变化，结合串联、并联电路的电压特点，就能分析出对应电路的电压变化，从而确定出电压表和电流表的数值变化．三、电路故障的判断电路出现故障一般有两种情况：（1）发生短路（ 2）发生断路．而在每种情况下，电压表的示数都有可能是零或有较大示数（接近电源电压），具体分析如下表：故障电压表示数故障位置故障原因用电器工作情况电路图短路零与电压表并联的用电器发生短路导线电压为零部分用电器工作短路电压表的示数接近电源电压与电压表并联的用电器以外的用电器发生短路电源电压全部加在与电压表并联的用电器两端部分用电器工作断路零与电压表并联的用电器以外的用电器发生断路电压表的接线柱至少有一个没有与电源接通用电器不工作知识点睛考试要求欧姆定律综合计算2 / 8 断路电压表的示数接近电源电压与电压表并联的用电器发生断路由电压表、 用电器与电源直接构成了一个通路用电器不工作【例 1】 小明观察了市场上的测重仪后，设计了如图四个电路（R 是定值电阻， R1 是滑动变阻器） ．可以测量人体重的电路是（）【例 2】 重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A ．称重表相当于一个电压表B．电路中的R1 是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大【例 3】 如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P 都向右移动时，灯泡1L 和2L 的亮度变化情况是（）A ．1L 变暗、2L 亮度不变B．1L 、2L 都变亮C．1L 变亮、2L...
