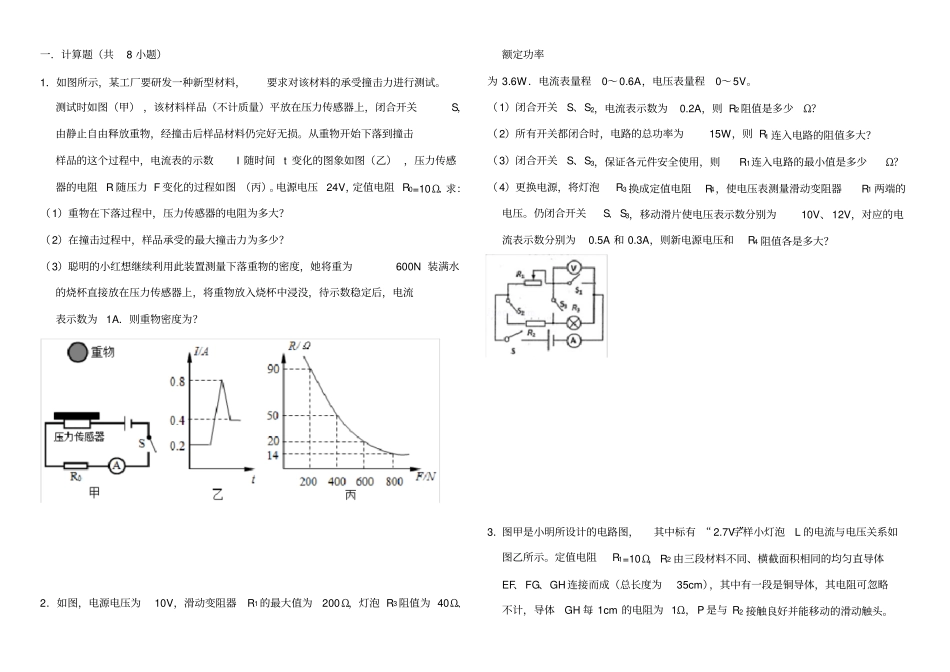

欧姆定律计算拔高练习含详解_第1页
1/15

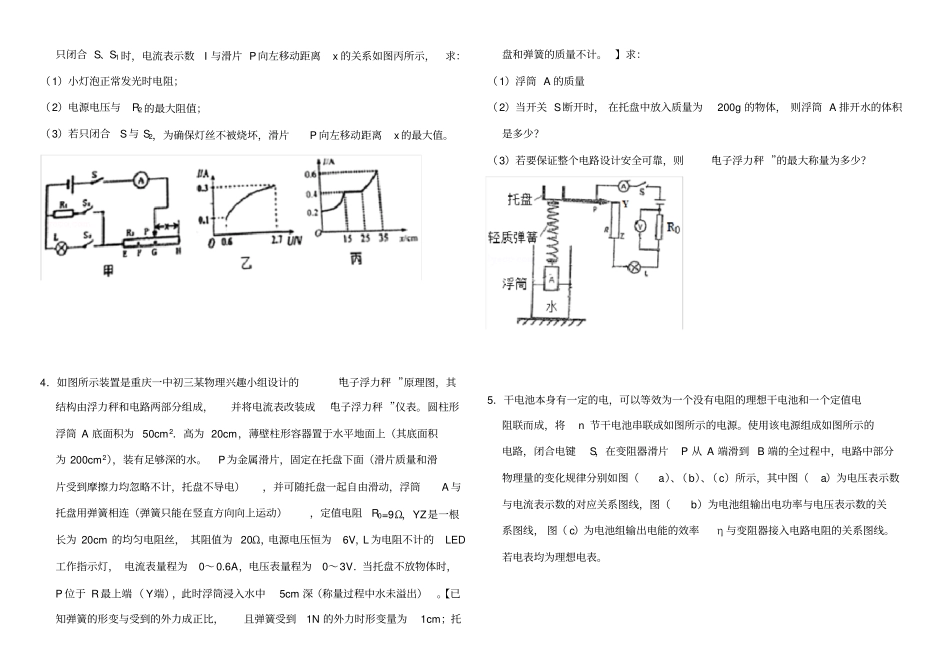

欧姆定律计算拔高练习含详解_第2页
2/15

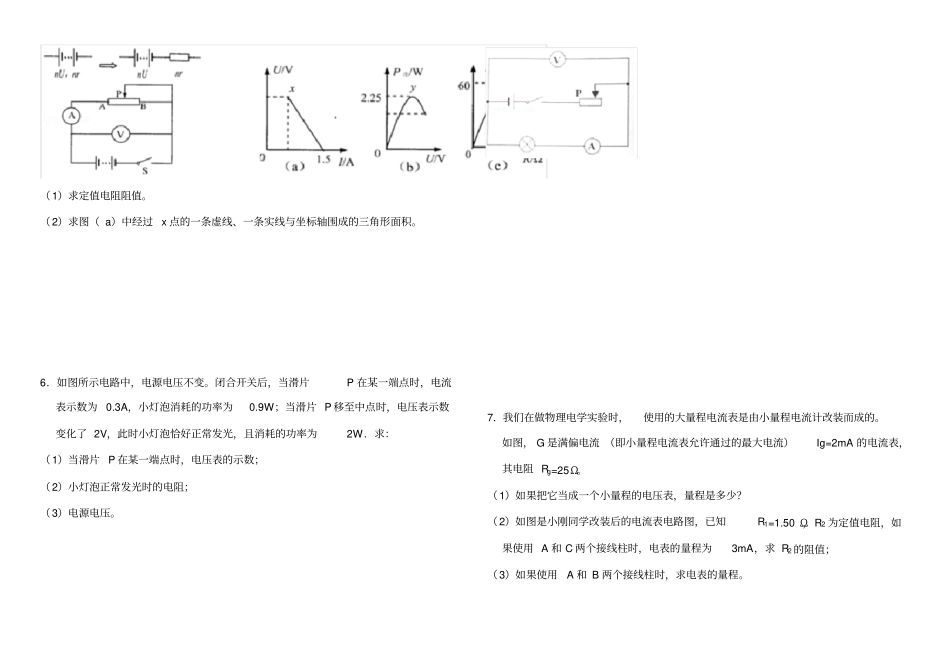

欧姆定律计算拔高练习含详解_第3页
3/15
一.计算题(共8 小题)1.如图所示,某工厂要研发一种新型材料,要求对该材料的承受撞击力进行测试。测试时如图(甲) ,该材料样品(不计质量)平放在压力传感器上,闭合开关S,由静止自由释放重物,经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中,电流表的示数I 随时间 t 变化的图象如图(乙) ,压力传感器的电阻 R 随压力 F 变化的过程如图 (丙)。电源电压 24V,定值电阻 R0=10Ω.求:(1)重物在下落过程中,压力传感器的电阻为多大?(2)在撞击过程中,样品承受的最大撞击力为多少?(3)聪明的小红想继续利用此装置测量下落重物的密度,她将重为600N 装满水的烧杯直接放在压力传感器上,将重物放入烧杯中浸没,待示数稳定后,电流表示数为 1A.则重物密度为?2.如图,电源电压为10V,滑动变阻器R1 的最大值为200Ω,灯泡 R3 阻值为 40Ω、额定功率为 3.6W.电流表量程0~0.6A,电压表量程0~5V。(1)闭合开关S、S2,电流表示数为0.2A,则 R2 阻值是多少Ω?(2)所有开关都闭合时,电路的总功率为15W,则 R1 连入电路的阻值多大?(3)闭合开关S、S3,保证各元件安全使用,则R1连入电路的最小值是多少Ω?(4)更换电源,将灯泡R3 换成定值电阻R4,使电压表测量滑动变阻器R1 两端的电压。仍闭合开关S、S3,移动滑片使电压表示数分别为10V、12V,对应的电流表示数分别为0.5A 和 0.3A,则新电源电压和R4 阻值各是多大?3.图甲是小明所设计的电路图,其中标有 “ 2.7V ”字样小灯泡L 的电流与电压关系如图乙所示。定值电阻R1=10Ω,R2 由三段材料不同、横截面积相同的均匀直导体EF、FG、GH 连接而成(总长度为35cm),其中有一段是铜导体,其电阻可忽略不计,导体GH 每 1cm 的电阻为 1Ω,P 是与 R2 接触良好并能移动的滑动触头。只闭合 S、S1 时,电流表示数I 与滑片 P向左移动距离x 的关系如图丙所示,求:(1)小灯泡正常发光时电阻;(2)电源电压与R2 的最大阻值;(3)若只闭合S与 S2,为确保灯丝不被烧坏,滑片P 向左移动距离x 的最大值。4.如图所示装置是重庆一中初三某物理兴趣小组设计的“电子浮力秤 ”原理图,其结构由浮力秤和电路两部分组成,并将电流表改装成“电子浮力秤 ”仪表。圆柱形浮筒 A 底面积为 50cm2.高为 20cm,薄壁柱形容器置于水平地面上(其底面积为 200cm2),装有足够深的水。P为金属滑片,固定在托盘下面(滑片质量...
