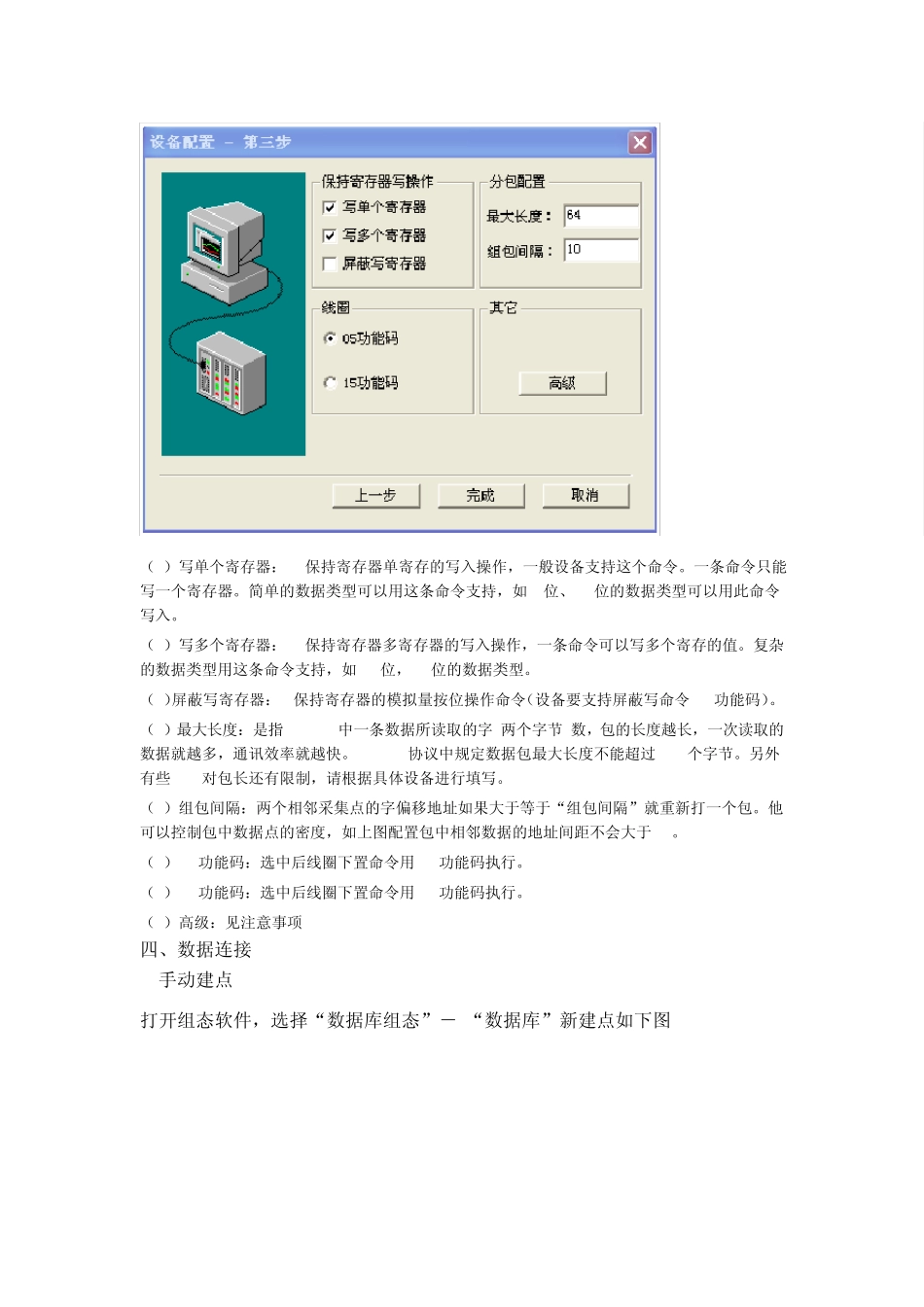

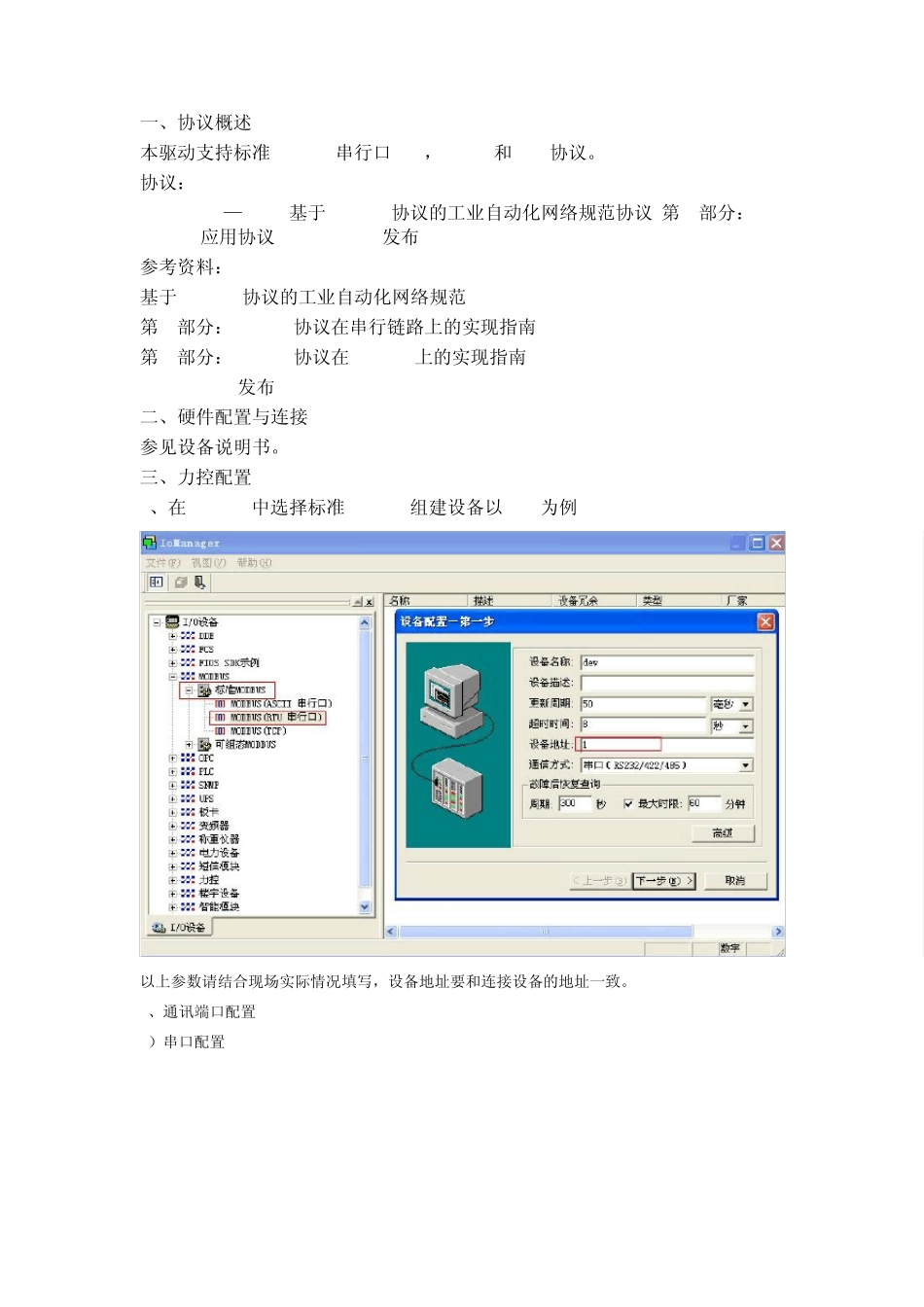

一、协议概述 本驱动支持标准Modbus串行口RTU，ASCII和TCP协议。 协议： B/T 19582—2008 基于 Modbus协议的工业自动化网络规范协议 第 1部分：Mdobus应用协议 2008-02-27发布 参考资料： 基于 Modbus协议的工业自动化网络规范 第 2部分：Modbus协议在串行链路上的实现指南 第 3部分：Modbus协议在 TCP/IP上的实现指南 2008-09-27发布 二、硬件配置与连接 参见设备说明书。 三、力控配置 1、在 MODBUS中选择标准MODBUS组建设备以 RTU为例 以上参数请结合现场实际情况填写，设备地址要和连接设备的地址一致。 2、通讯端口配置 1）串口配置 请根据连接设备的串参数保持一致。 2）以太网配置 IP和端口要与连接设备配置一致 3）采集配置 （1）写单个寄存器：HR保持寄存器单寄存的写入操作，一般设备支持这个命令。一条命令只能写一个寄存器。简单的数据类型可以用这条命令支持，如8位、16位的数据类型可以用此命令写入。 （2）写多个寄存器：HR保持寄存器多寄存器的写入操作，一条命令可以写多个寄存的值。复杂的数据类型用这条命令支持，如32位，64位的数据类型。 （3）屏蔽写寄存器：HR保持寄存器的模拟量按位操作命令（设备要支持屏蔽写命令22功能码）。 （4）最大长度：是指MODBUS中一条数据所读取的字(两个字节)数，包的长度越长，一次读取的数据就越多，通讯效率就越快。MODBUS协议中规定数据包最大长度不能超过255个字节。另外有些PLC对包长还有限制，请根据具体设备进行填写。 （5）组包间隔：两个相邻采集点的字偏移地址如果大于等于“组包间隔”就重新打一个包。他可以控制包中数据点的密度，如上图配置包中相邻数据的地址间距不会大于10。 （6）05功能码：选中后线圈下置命令用05功能码执行。 （7）15功能码：选中后线圈下置命令用15功能码执行。 （8）高级：见注意事项 四、数据连接 1.手动建点 打开组态软件，选择“数据库组态”－>“数据库”新建点如下图: 选择相应的点类型，点击继续 填写点名，其他可以默认（详细信息可参见“力控联机帮助”->“数据库与网络开发”->“实时数据库系统”->“点组态”），点击数据连接 点参数：常用的是 PV（现场实时值）和 DESC,当要读取字符串时要用 DESC 连接 IO设备：选择要连接的的设备名称 连接项：点击“增加”增加链接项如下图 1）内存区：命令类型（寄存器类型）。 内存区 RTU TCP ASCII Status √ √ √ Coil √ √ √ HR...
