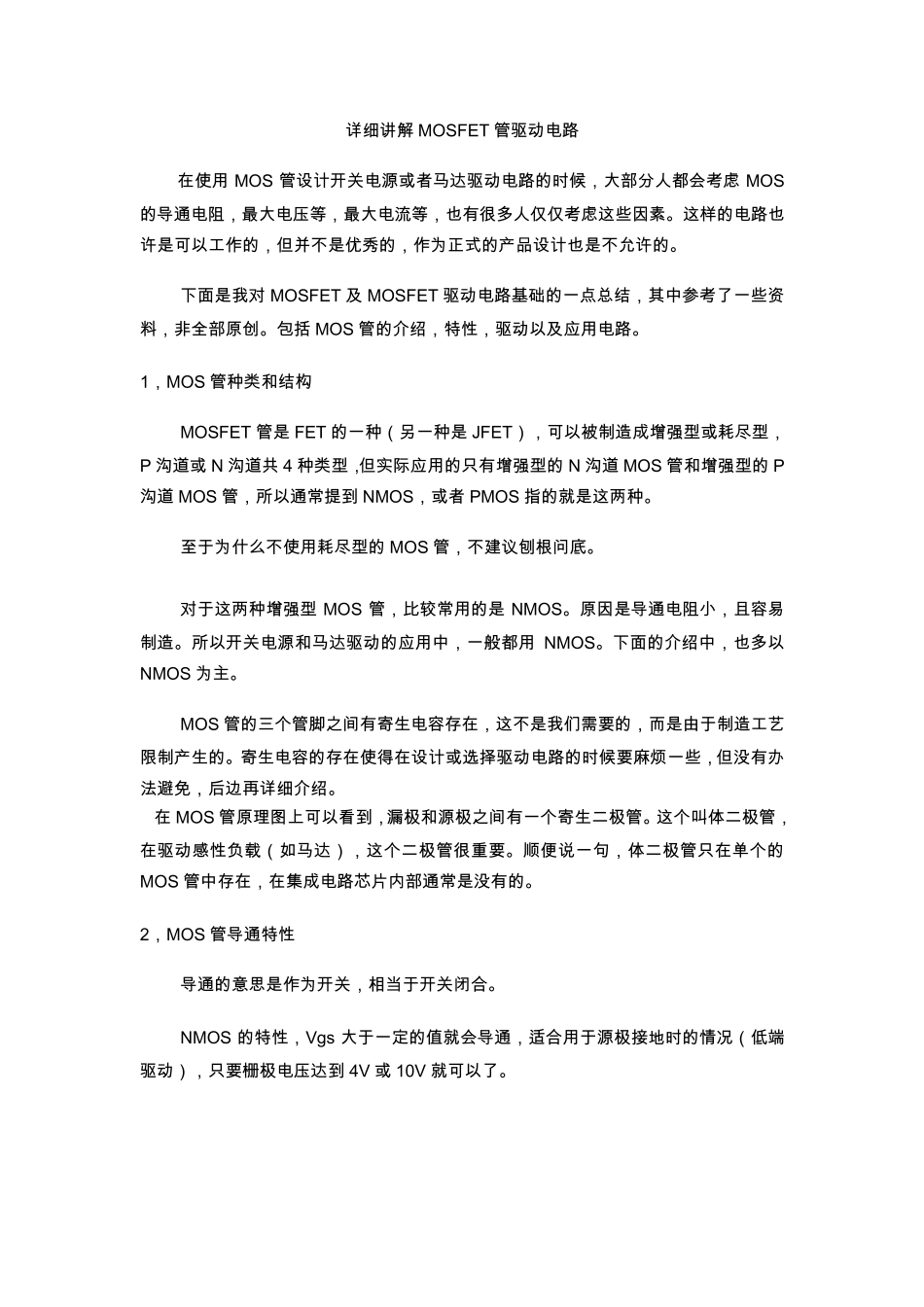

MOS管工作原理详细讲解_第1页
1/12

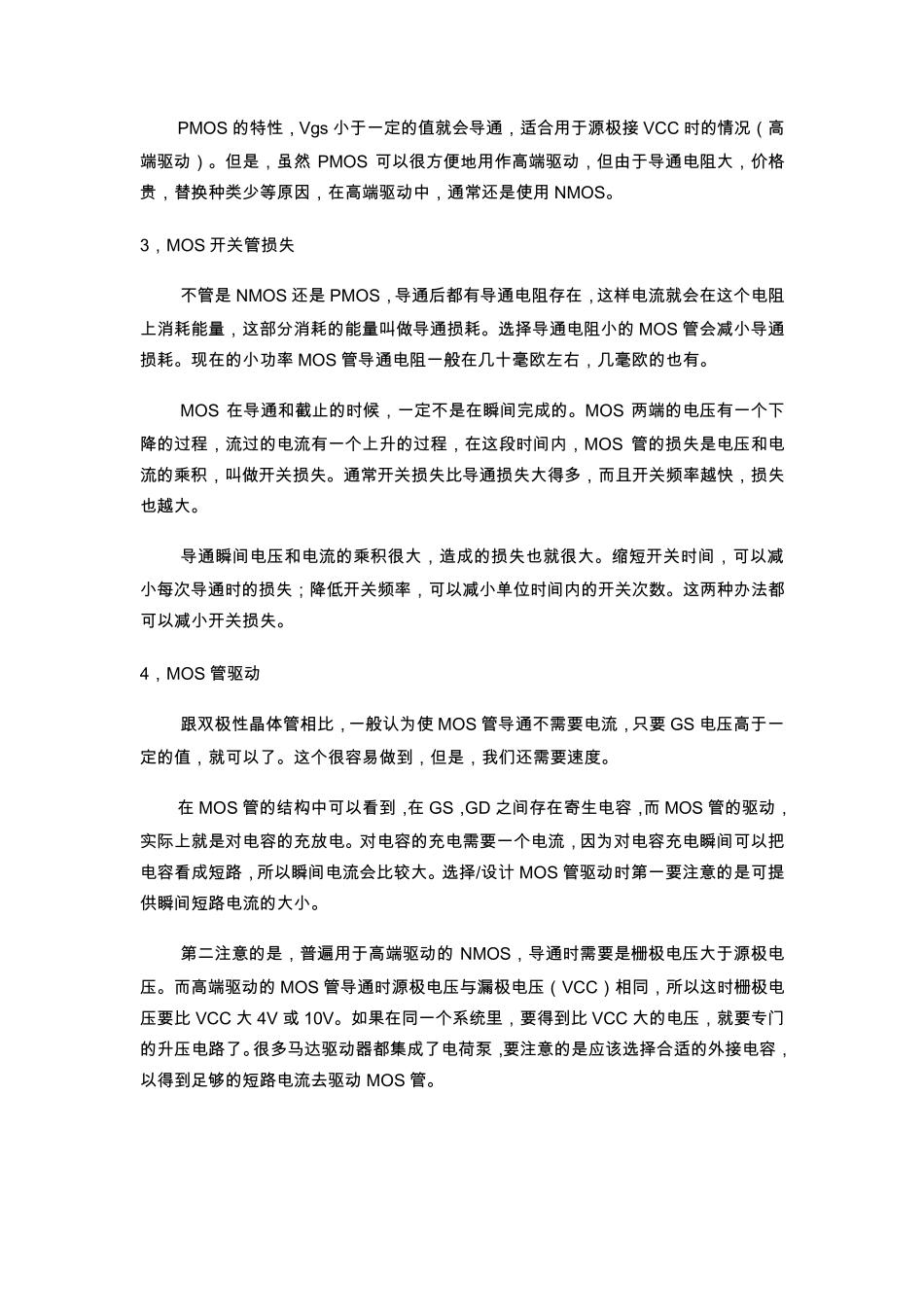

MOS管工作原理详细讲解_第2页
2/12

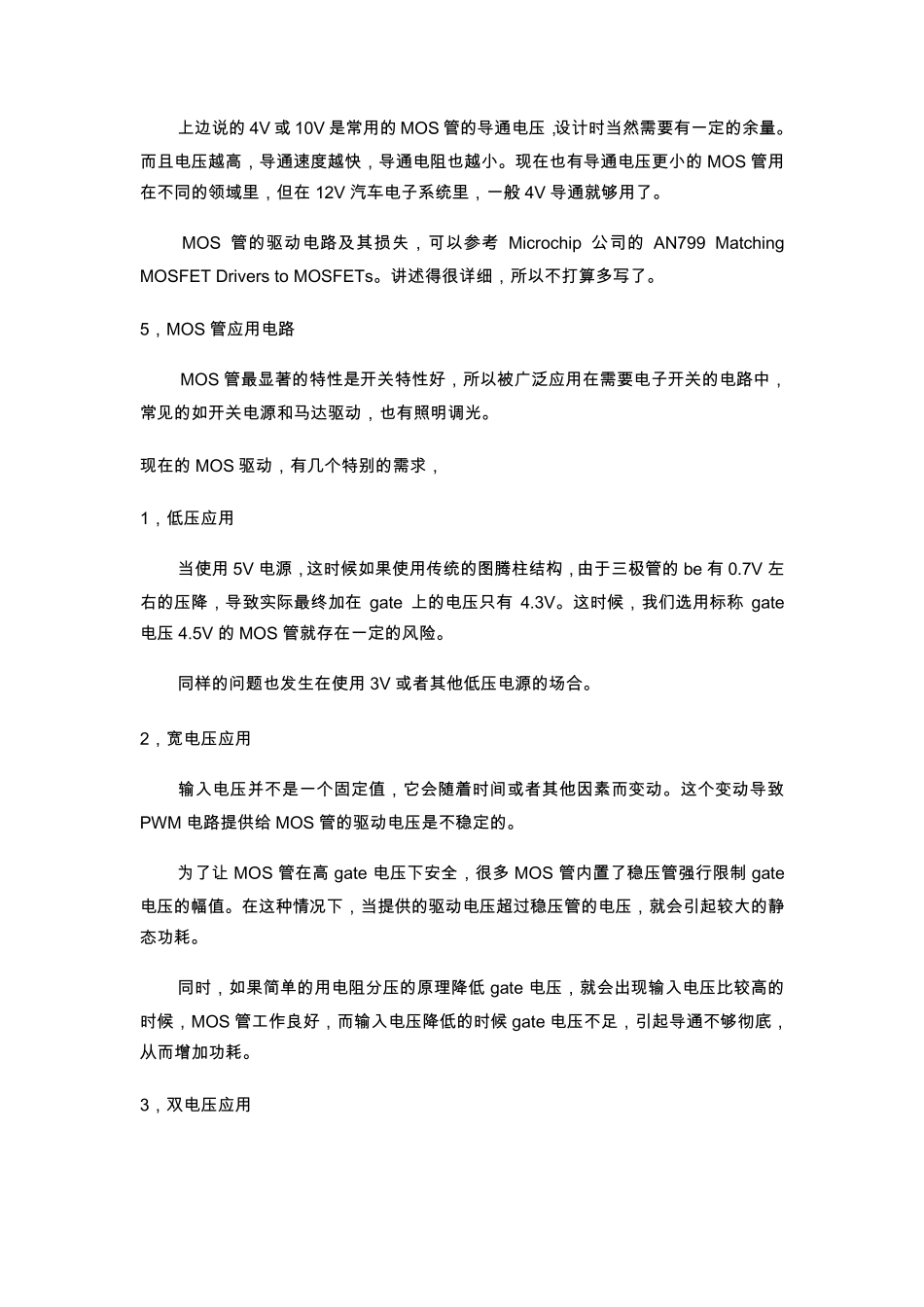

MOS管工作原理详细讲解_第3页
3/12
详 细 讲 解 MOSFET 管 驱 动 电 路 在 使 用MOS 管 设 计 开 关 电 源 或 者 马 达 驱 动 电 路 的 时 候 , 大 部 分 人 都 会 考 虑MOS的 导 通 电 阻 , 最 大 电 压 等 , 最 大 电 流 等 , 也 有 很 多 人 仅 仅 考 虑 这 些 因 素 。 这 样 的 电 路 也许 是 可 以 工 作 的 , 但 并 不 是 优 秀 的 , 作 为 正 式 的 产 品 设 计 也 是 不 允 许 的 。 下 面 是 我 对 MOSFET 及 MOSFET 驱 动 电 路 基 础 的 一 点 总 结 , 其 中 参 考 了 一 些 资料 , 非 全 部 原 创 。 包 括 MOS 管 的 介 绍 , 特 性 , 驱 动 以 及 应 用 电 路 。 1, MOS 管 种 类 和 结 构 MOSFET 管 是 FET 的 一 种 ( 另 一 种 是 JFET) , 可 以 被 制 造 成 增 强 型 或 耗 尽 型 ,P 沟 道 或 N 沟 道 共 4 种 类 型 ,但 实 际 应 用 的 只 有 增 强 型 的 N 沟 道 MOS 管 和 增 强 型 的 P沟 道 MOS 管 , 所 以 通 常 提 到 NMOS, 或 者 PMOS 指 的 就 是 这 两 种 。 至 于 为 什 么不 使 用 耗 尽 型 的 MOS 管 , 不 建议刨根问底。 对 于 这 两 种 增 强 型MOS 管 , 比较常 用 的 是NMOS。 原 因 是 导 通 电 阻 小, 且容易制 造 。 所 以 开 关 电 源 和 马 达 驱 动 的 应 用 中 , 一 般都 用NMOS。 下 面 的 介 绍 中 , 也 多 以NMOS 为 主。 MOS 管 的 三个管 脚之间有 寄生电 容存在 , 这 不 是 我 们需要的 , 而是 由于 制 造 工 艺限制 产 生的 。 寄生电 容的 存在 使 得在 设 计 或 选择 驱 动 电 路 的 时 候 要麻 烦 一 些 , 但 没 有 办法 避 免 , 后 边 再 详 细 介 绍 。 在 MOS 管 原 理 图 上 可 以 看 到 , 漏 极 和 源 极 之间有 一 个寄生二 极 管 。 这 个叫 体 二 极 管 ,在 驱 动 感 性 负 载 ( 如 马 达 ) , 这 个二 极 管 很 重 要。 顺 便 说 一 句 , 体 二 极 管 只 在 单 个的MOS 管 中 存在 , 在 集 成 ...
