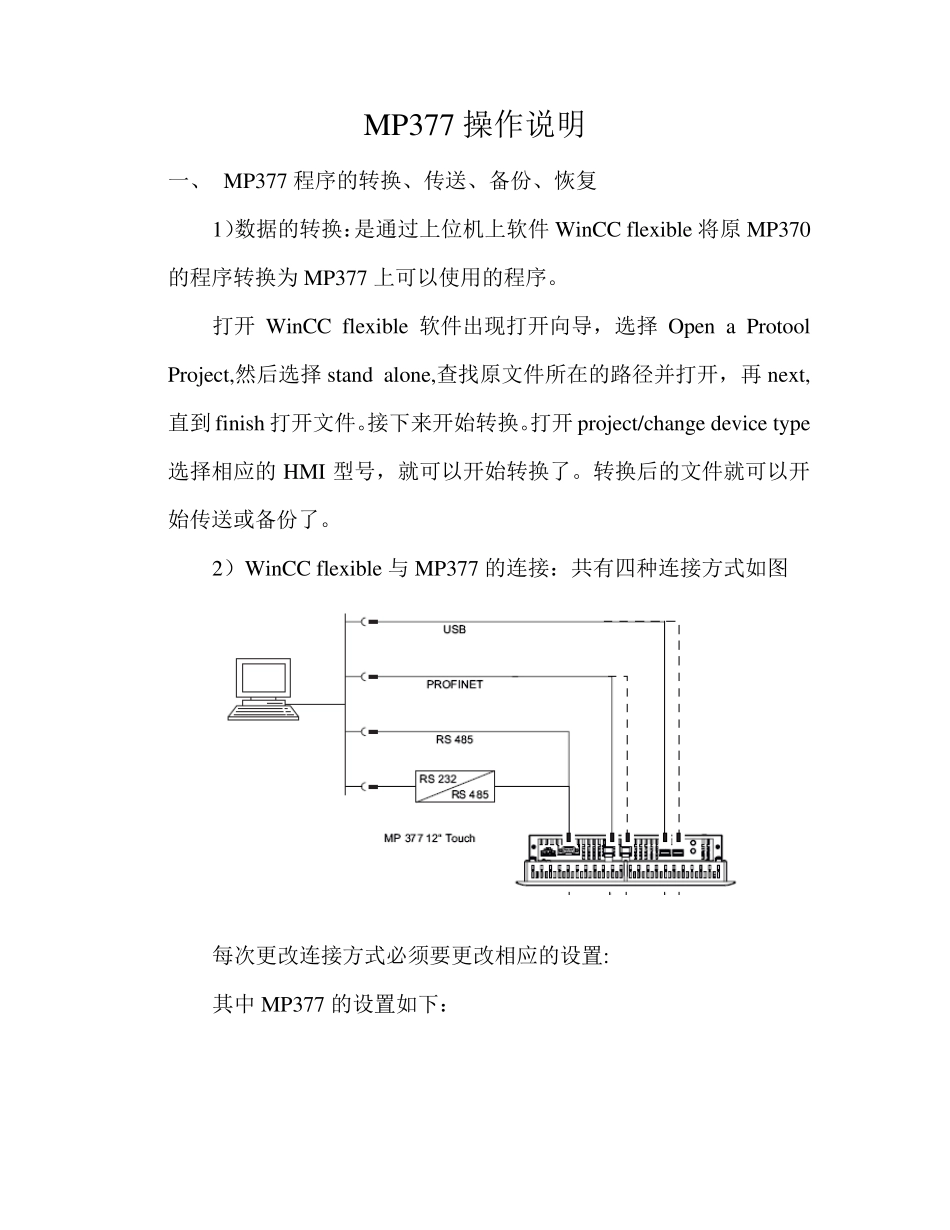

MP377 操作说明 一、 MP377 程序的转换、传送、备份、恢复 1）数据的转换：是通过上位机上软件 WinCC flex ible 将原 MP370的程序转换为 MP377 上可以使用的程序。 打开 WinCC flex ible 软件出现打开向导，选择 Open a Protool Project,然后选择 stand alone,查找原文件所在的路径并打开，再 nex t,直到 finish 打开文件。接下来开始转换。打开 project/change dev ice ty pe选择相应的 HMI 型号，就可以开始转换了。转换后的文件就可以开始传送或备份了。 2）WinCC flex ible 与 MP377 的连接：共有四种连接方式如图 每次更改连接方式必须要更改相应的设置: 其中 MP377 的设置如下： 注意：在使用MPI 通讯时HMI 上地址必须与WinCC flex ible 上的一致，默认是10。 WinCC flex ible 上的设置： 首 先 ，通过SIMATIC Manager来 修 改 通讯方 式 ：更改为 10 此处默认地址为 10 同时也可以使用它来诊断通讯状态。其次，要在 WinCC flex ible设置 Project/Transfer/Transfer setting 1.MPI/DP 设置：其中地址与 MP377 一致都为 10。 2.Etherner 设置：IP 地址与 MP377 上一致且与上位机上 IP 在同一个域下。 3）MP377 的备份和恢复 存储卡第一次使用时需要格式化。 恢复数据： 二、 MP377 系统的恢复 当系统出现损坏必须更新系统或恢复到出厂设置。恢复必须使用 Win CC flex ible 软件或其它软件。相关设备设置和连接同上。 恢复完成后需重新校正触摸屏。
