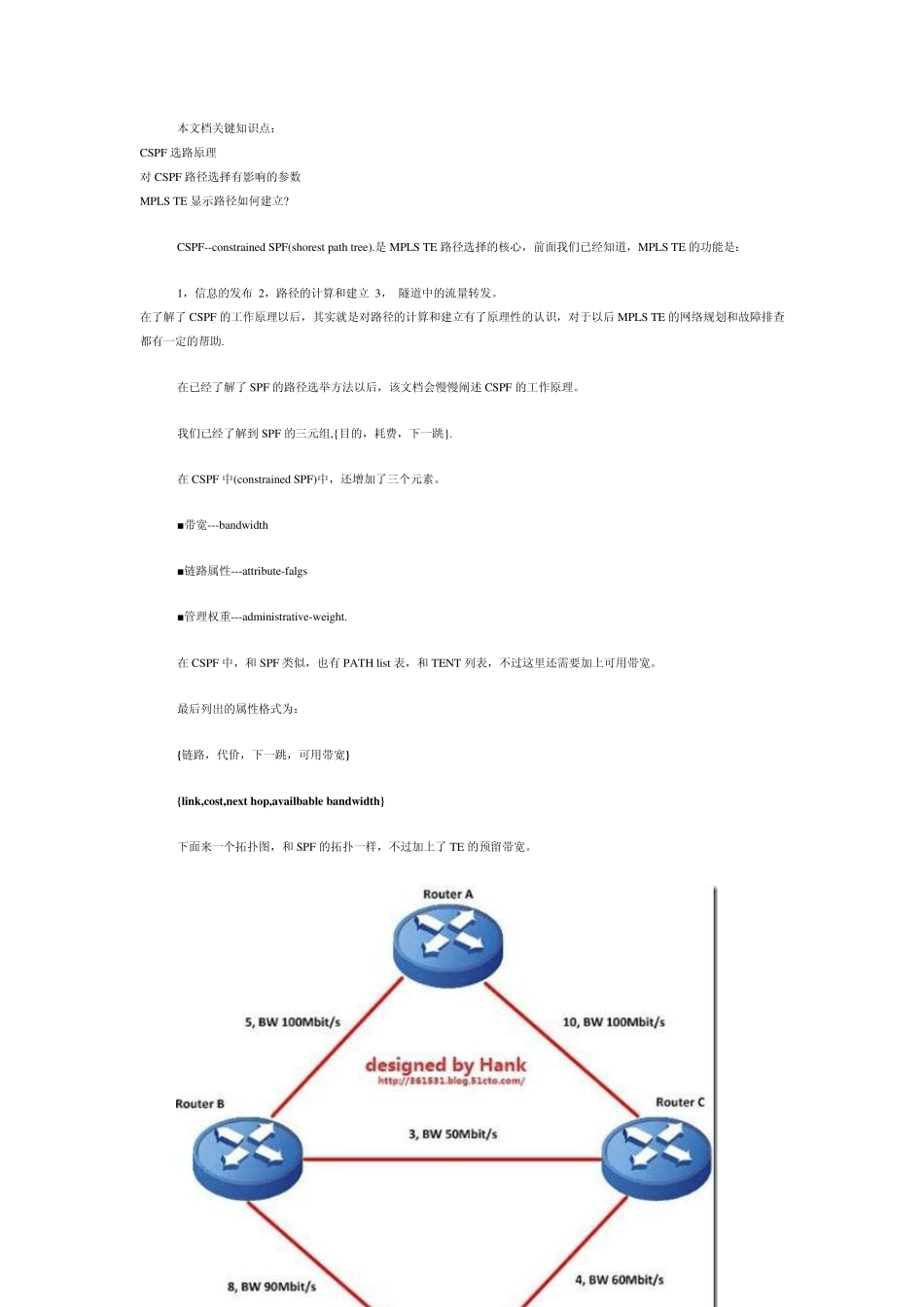

MPLSCSPF工作原理详解和相关实验_第1页
1/6

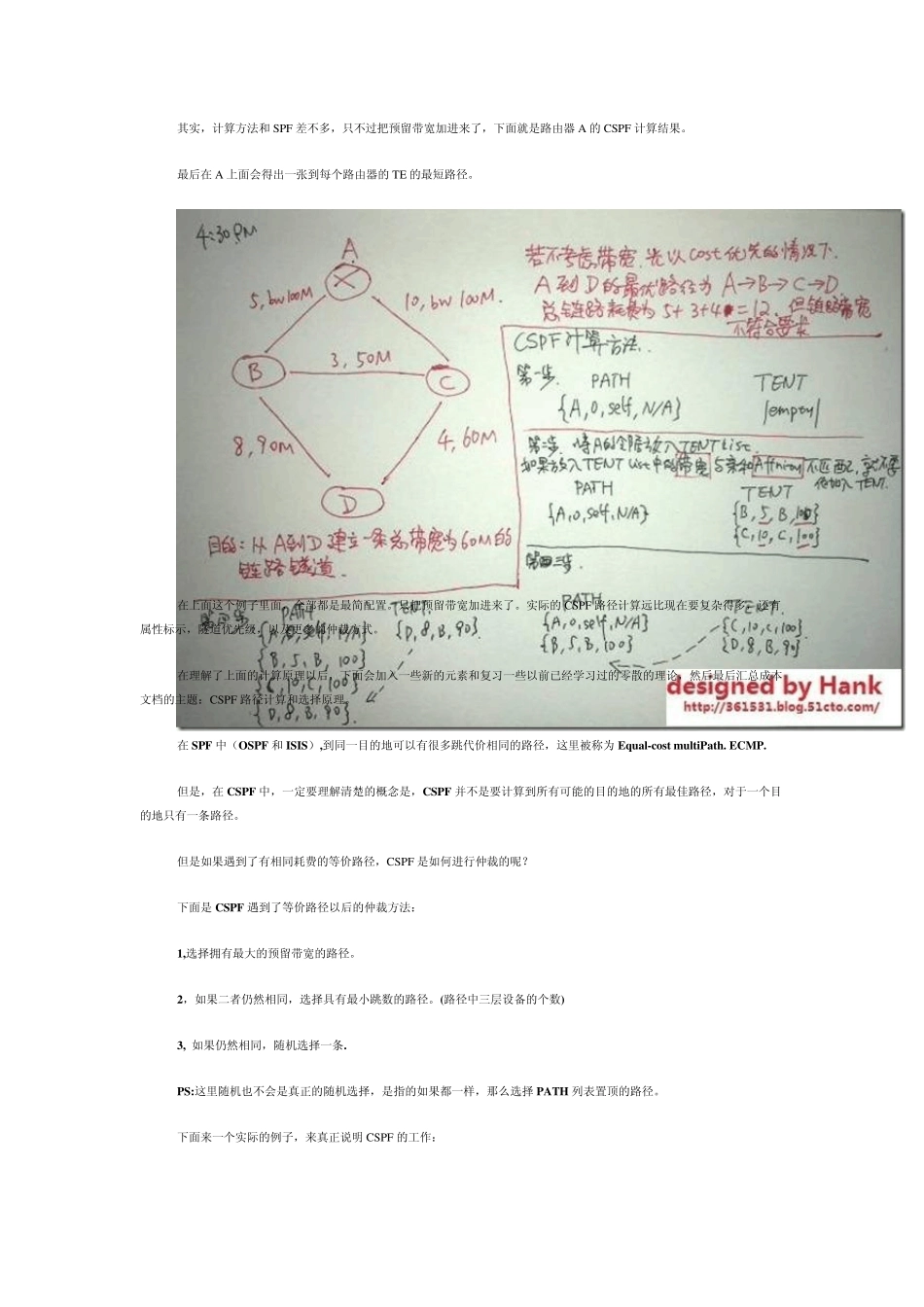

MPLSCSPF工作原理详解和相关实验_第2页
2/6

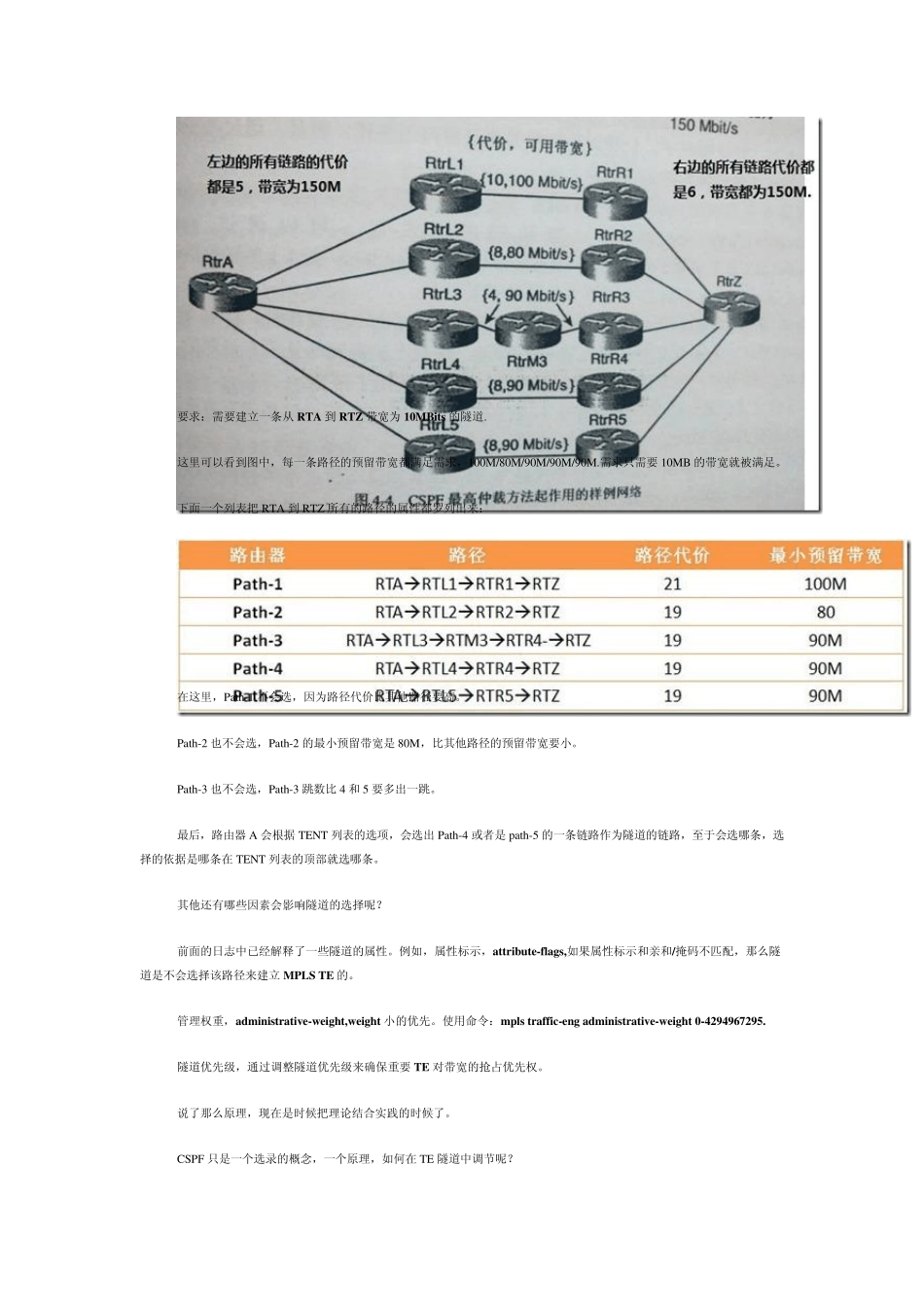

MPLSCSPF工作原理详解和相关实验_第3页
3/6
本文档关键知识点: CSPF 选路原理 对CSPF 路径选择有影响的参数 MPLS TE 显示路径如何建立? CSPF--constrained SPF(shorest path tree).是MPLS TE 路径选择的核心,前面我们已经知道,MPLS TE 的功能是: 1,信息的发布 2,路径的计算和建立 3, 隧道中的流量转发。 在了解了 CSPF 的工作原理以后,其实就是对路径的计算和建立有了原理性的认识,对于以后 MPLS TE 的网络规划和故障排查都有一定的帮助. 在已经了解了 SPF 的路径选举方法以后,该文档会慢慢阐述 CSPF 的工作原理。 我们已经了解到 SPF 的三元组,{目的,耗费,下一跳}. 在 CSPF 中(constrained SPF)中,还增加了三个元素。 ■带宽---bandwidth ■链路属性---attribute-falgs ■管理权重---administrative-weight. 在 CSPF 中,和SPF 类似,也有PATH list 表,和TENT 列表,不过这里还需要加上可用带宽。 最后列出的属性格式为: {链路,代价,下一跳,可用带宽} {link,cost,next hop,availbable bandwidth} 下面来一个拓扑图,和SPF 的拓扑一样,不过加上了 TE 的预留带宽。 其实,计算方法和SPF 差不多,只不过把预留带宽加进来了,下面就是路由器A 的CSPF 计算结果。 最后在 A 上面会得出一张到每个路由器的TE 的最短路径。 在上面这个例子里面,全部都是最简配置。只把预留带宽加进来了。实际的CSPF 路径计算远比现在要复杂得多,还有属性标示,隧道优先级,以及更多的仲裁方式。 在理解了上面的计算原理以后,下面会加入一些新的元素和复习一些以前已经学习过的零散的理论,然后最后汇总成本文档的主题:CSPF 路径计算和选择原理。 在 SPF 中(OSPF 和ISIS),到同一目的地可以有很多跳代价相同的路径,这里被称为 Equ al-cost mu ltiPath. ECMP. 但是,在 CSPF 中,一定要理解清楚的概念是,CSPF 并不是要计算到所有可能的目的地的所有最佳路径,对于一个目的地只有一条路径。 但是如果遇到了有相同耗费的等价路径,CSPF 是如何进行仲裁的呢? 下面是CSPF 遇到了等价路径以后的仲裁方法: 1,选择拥有最大的预留带宽的路径。 2,如果二者仍然相同,选择具有最小跳数的路径。(路径中三层设备的个数) 3, 如果仍然相同,随机选择一条. PS:这里随机也不会是真正的随机选择,是指的如果都一样,那么选择 PATH 列表置顶的路径。 下面来一个实际的例子,来真正说明 CSPF 的工作: 要...
