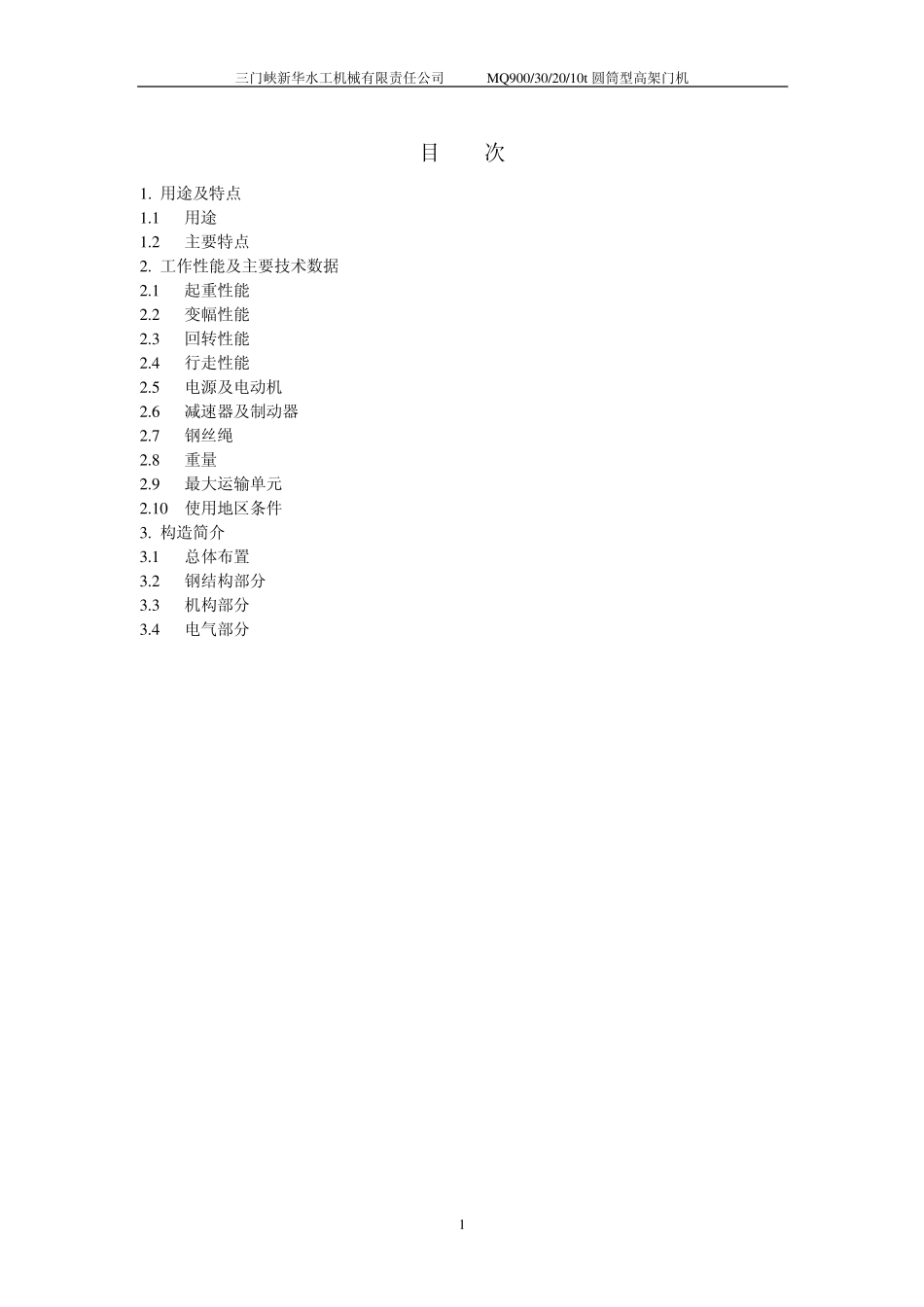

三门峡新华水工机械有限责任公司 MQ900/30/20/10t圆筒型高架门机 1 目 次 1
用途及特点 1
1 用途 1
2 主要特点 2
工作性能及主要技术数据 2

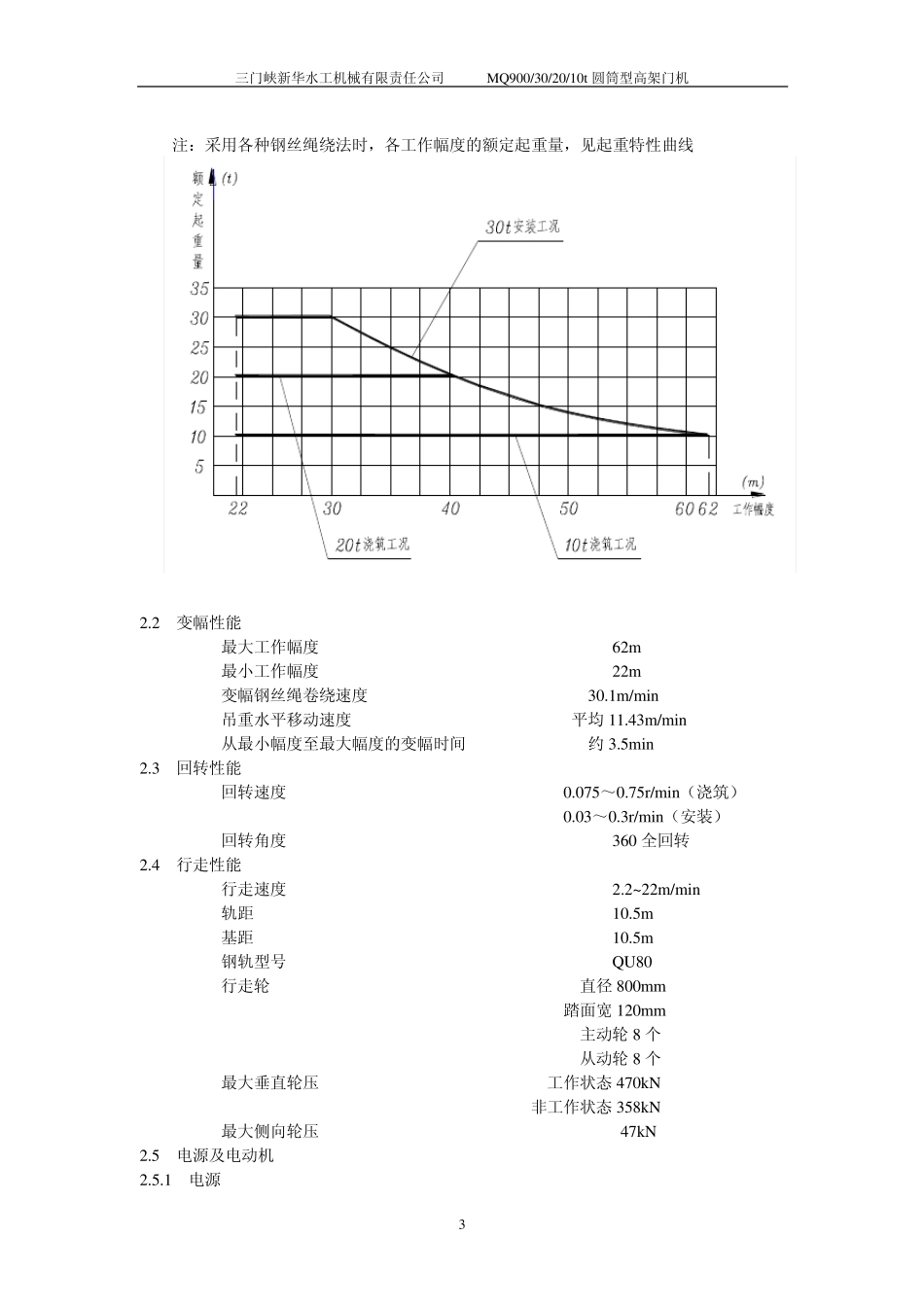

1 起重性能 2
2 变幅性能 2
3 回转性能 2
4 行走性能 2
5 电源及电动机 2
6 减速器及制动器 2
7 钢丝绳 2
8 重量 2
9 最大运输单元 2
10 使用地区条件 3
构造简介 3
1 总体布置 3
2 钢结构部分 3
3 机构部分 3

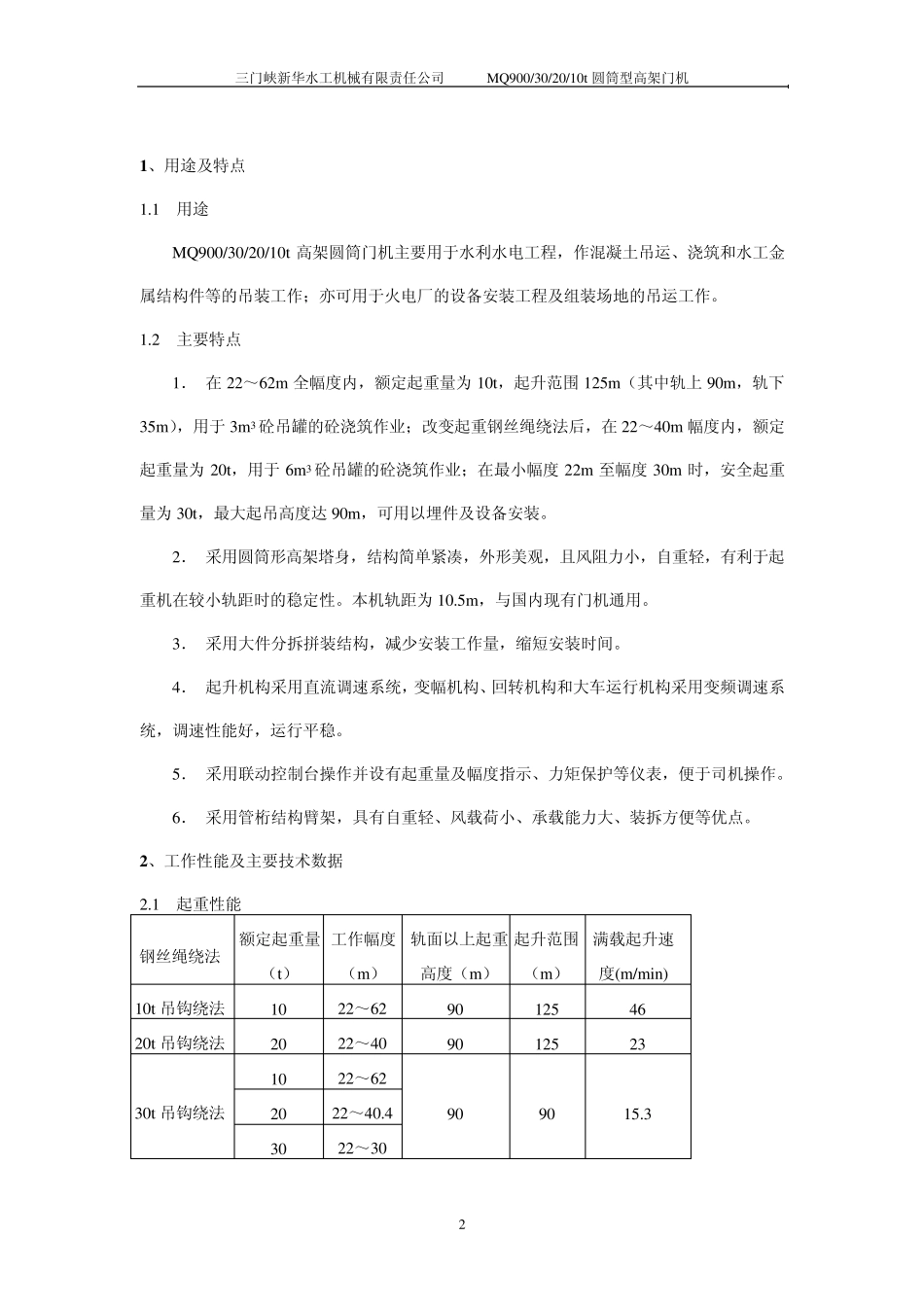

4 电气部分 三门峡新华水工机械有限责任公司 MQ900/30/20/10t圆筒型高架门机 2 1 、用途及特点 1
1 用途 MQ900/30/20/10t高架圆筒门机主要用于水利水电工程，作混凝土吊运、浇筑和水工金属结构件等的吊装工作；亦可用于火电厂的设备安装工程及组装场地的吊运工作
2 主要特点 1． 在 22～62m 全幅度内，额定起重量为 10t，起升范围 125m（其中轨上 90m，轨下35m），用于 3m3 砼吊罐的砼浇筑作业；改变起重钢丝绳绕法后，在 22～40m 幅度内，额定起重量为 20t，用于 6m3 砼吊罐的砼浇筑作业；在最小幅度 22m 至幅度 30m 时，安全起重量为 30t，最大起吊高度达 90m，可用以埋件及设备安装
2． 采用圆筒形高架塔身，结构简单紧凑，外形美观，且风阻力小，自重轻，有利于起重机在较小轨距时的稳定性
本机轨距为 10
5m，与国内现有门机通用
3． 采用大件分拆拼装结构，减少安装工作量，缩短安装时间
4． 起升机构采用直流调速系统，变幅机构、回转机构和大车运行机构采用变频调速系统，调速性能好，运行平稳
5． 采用联动控制台操作并设有起重量及幅度指示、力矩保护等仪表，便于司机操作
6． 采用管桁结构臂架，具有自重轻、风载荷小、承载能力大、装拆方便等优点
2 、工作性能及主要技
