MRI基本概念VIP免费

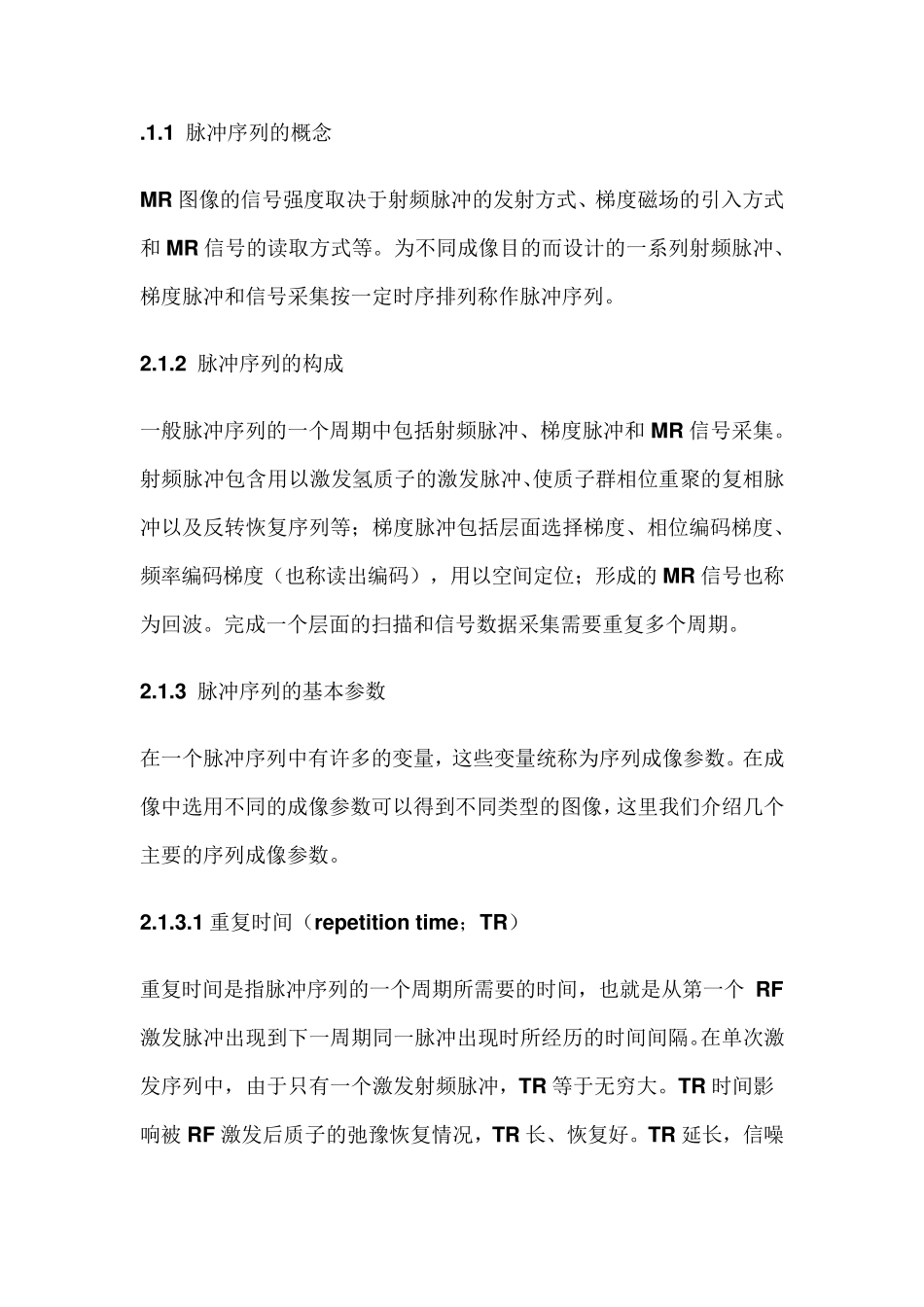

MRI基本概念_第1页
1/15

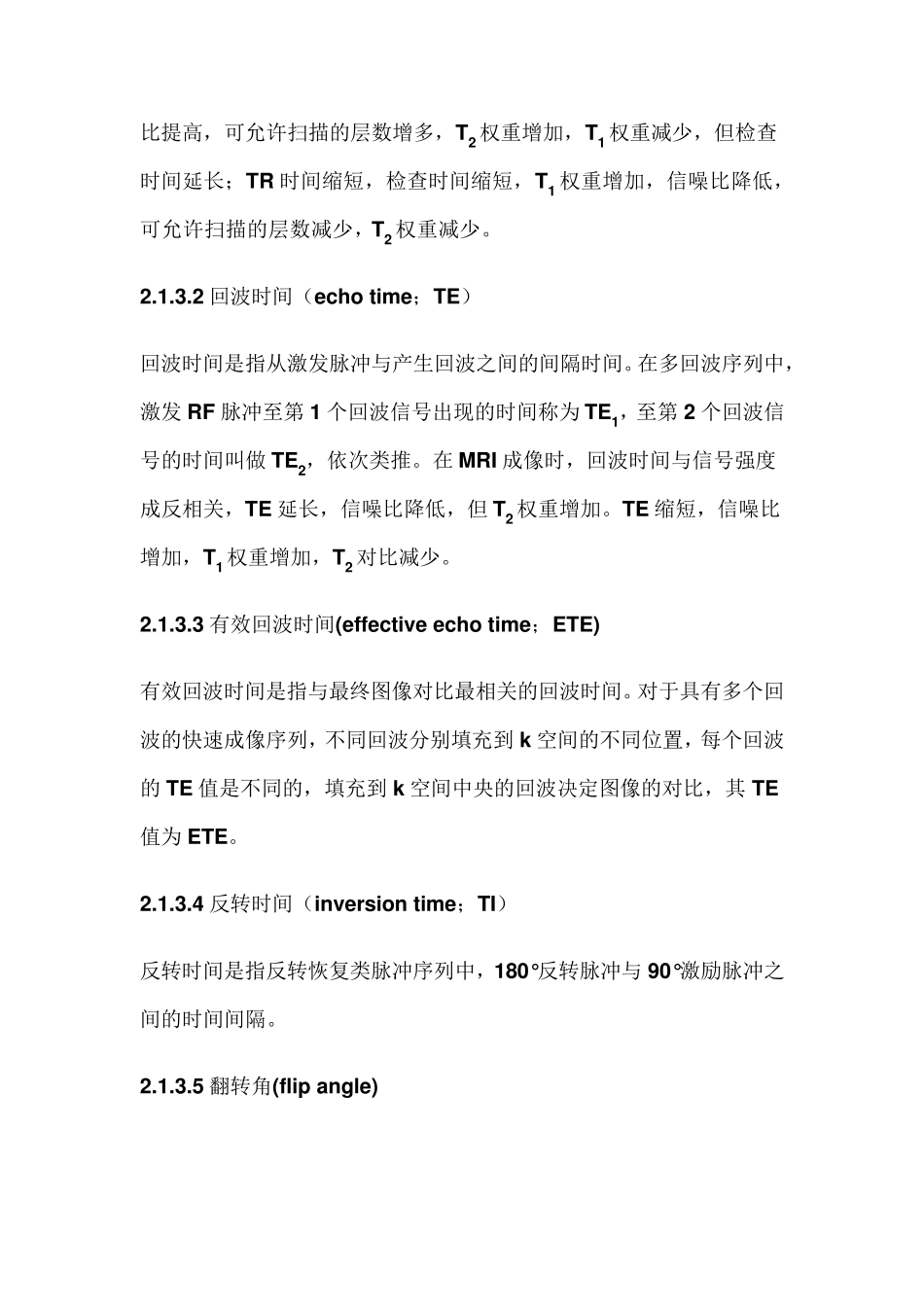

MRI基本概念_第2页
2/15

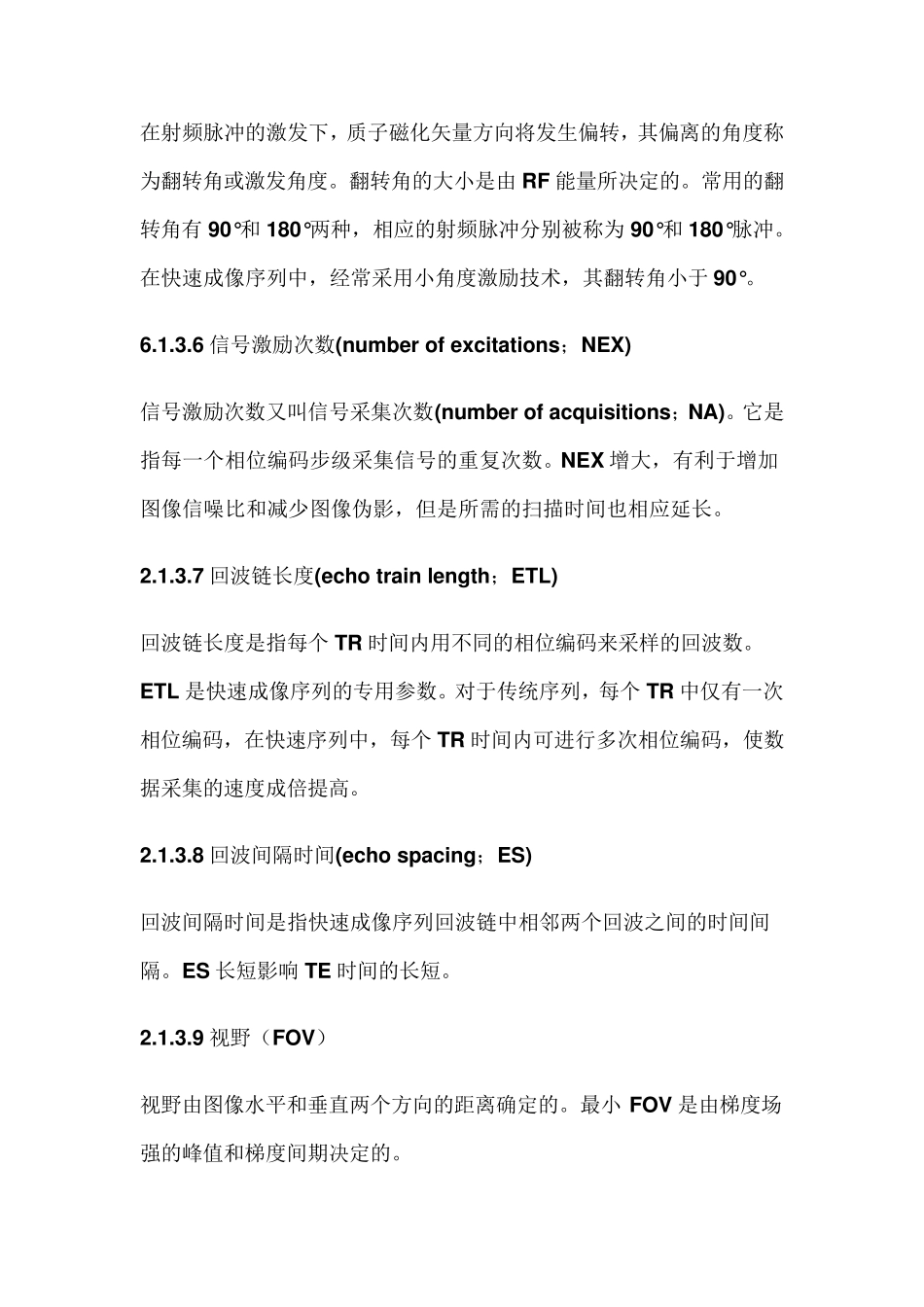

MRI基本概念_第3页
3/15
.1.1 脉冲序列的概念 MR 图像的信号强度取决于射频脉冲的发射方式、梯度磁场的引入方式和 MR 信号的读取方式等。为不同成像目的而设计的一系列射频脉冲、梯度脉冲和信号采集按一定时序排列称作脉冲序列。 2.1.2 脉冲序列的构成 一般脉冲序列的一个周期中包括射频脉冲、梯度脉冲和 MR 信号采集。射频脉冲包含用以激发氢质子的激发脉冲、使质子群相位重聚的复相脉冲以及反转恢复序列等;梯度脉冲包括层面选择梯度、相位编码梯度、频率编码梯度(也称读出编码),用以空间定位;形成的MR 信号也称为回波。完成一个层面的扫描和信号数据采集需要重复多个周期。 2.1.3 脉冲序列的基本参数 在一个脉冲序列中有许多的变量,这些变量统称为序列成像参数。在成像中选用不同的成像参数可以得到不同类型的图像,这里我们介绍几个主要的序列成像参数。 2.1.3.1 重复时间(repetition time;TR) 重复时间是指脉冲序列的一个周期所需要的时间,也就是从第一个 RF激发脉冲出现到下一周期同一脉冲出现时所经历的时间间隔。在单次激发序列中,由于只有一个激发射频脉冲,TR 等于无穷大。TR 时间影响被 RF 激发后质子的弛豫恢复情况,TR 长、恢复好。TR 延长,信噪比提高,可允许扫描的层数增多,T2 权重增加,T1 权重减少,但检查时间延长;TR 时间缩短,检查时间缩短,T1 权重增加,信噪比降低,可允许扫描的层数减少,T2 权重减少。 2.1.3.2 回波时间(echo time;TE) 回波时间是指从激发脉冲与产生回波之间的间隔时间。在多回波序列中,激发 RF 脉冲至第 1 个回波信号出现的时间称为 TE1,至第 2 个回波信号的时间叫做 TE2,依次类推。在 MRI 成像时,回波时间与信号强度成反相关,TE 延长,信噪比降低,但T2 权重增加。TE 缩短,信噪比增加,T1 权重增加,T2 对比减少。 2.1.3.3 有效回波时间(effective echo time;ETE) 有效回波时间是指与最终图像对比最相关的回波时间。对于具有多个回波的快速成像序列,不同回波分别填充到 k 空间的不同位置,每个回波的TE 值是不同的,填充到 k 空间中央的回波决定图像的对比,其 TE值为 ETE。 2.1.3.4 反转时间(inversion time;TI) 反转时间是指反转恢复类脉冲序列中,180°反转脉冲与 90°激励脉冲之间的时间间隔。 2.1.3.5 翻转角(flip angle) 在射频脉冲的激发下,质子磁化矢量方向将发生偏转,其偏离的角度称为翻转角或激发角度。翻转角...
