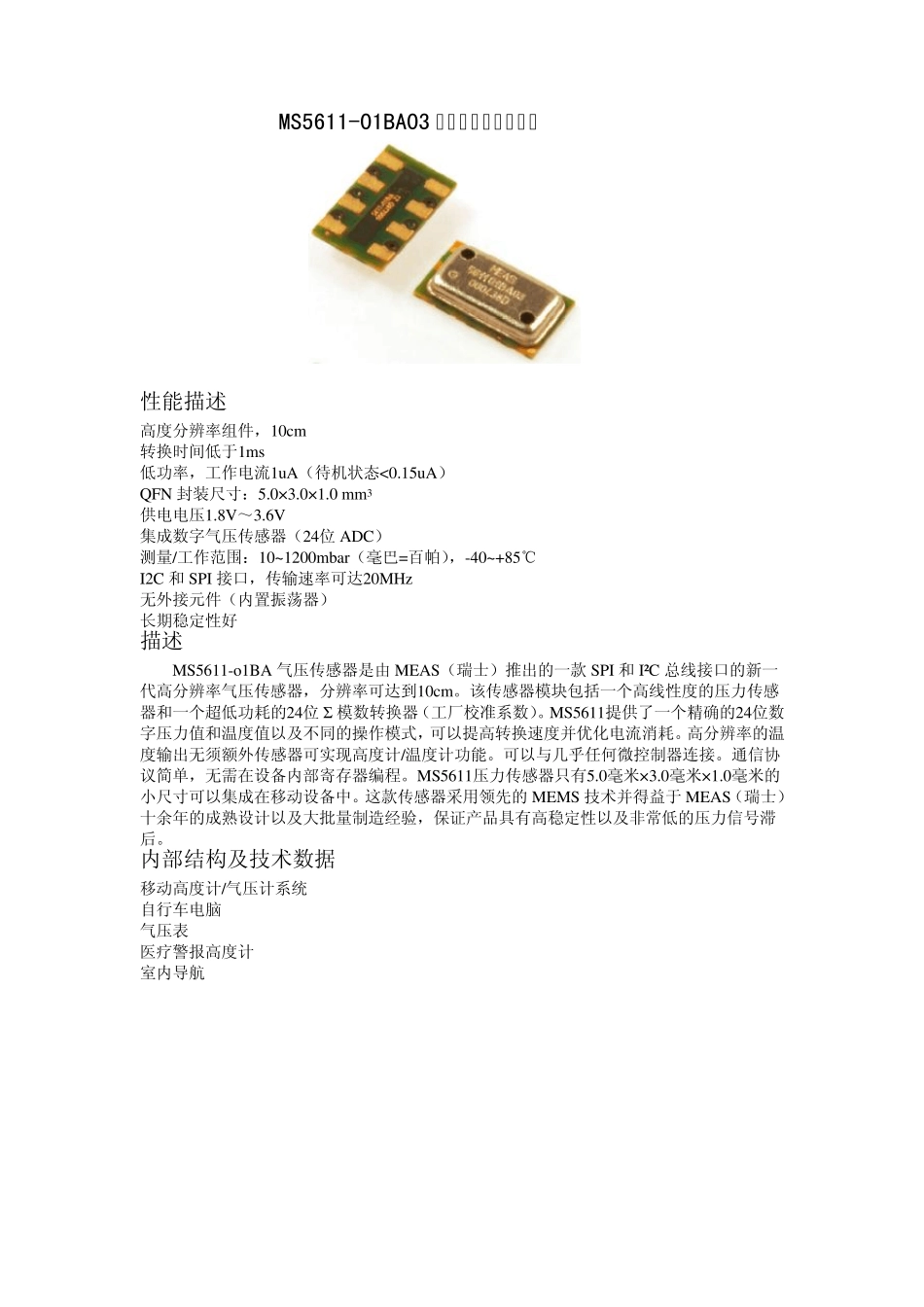

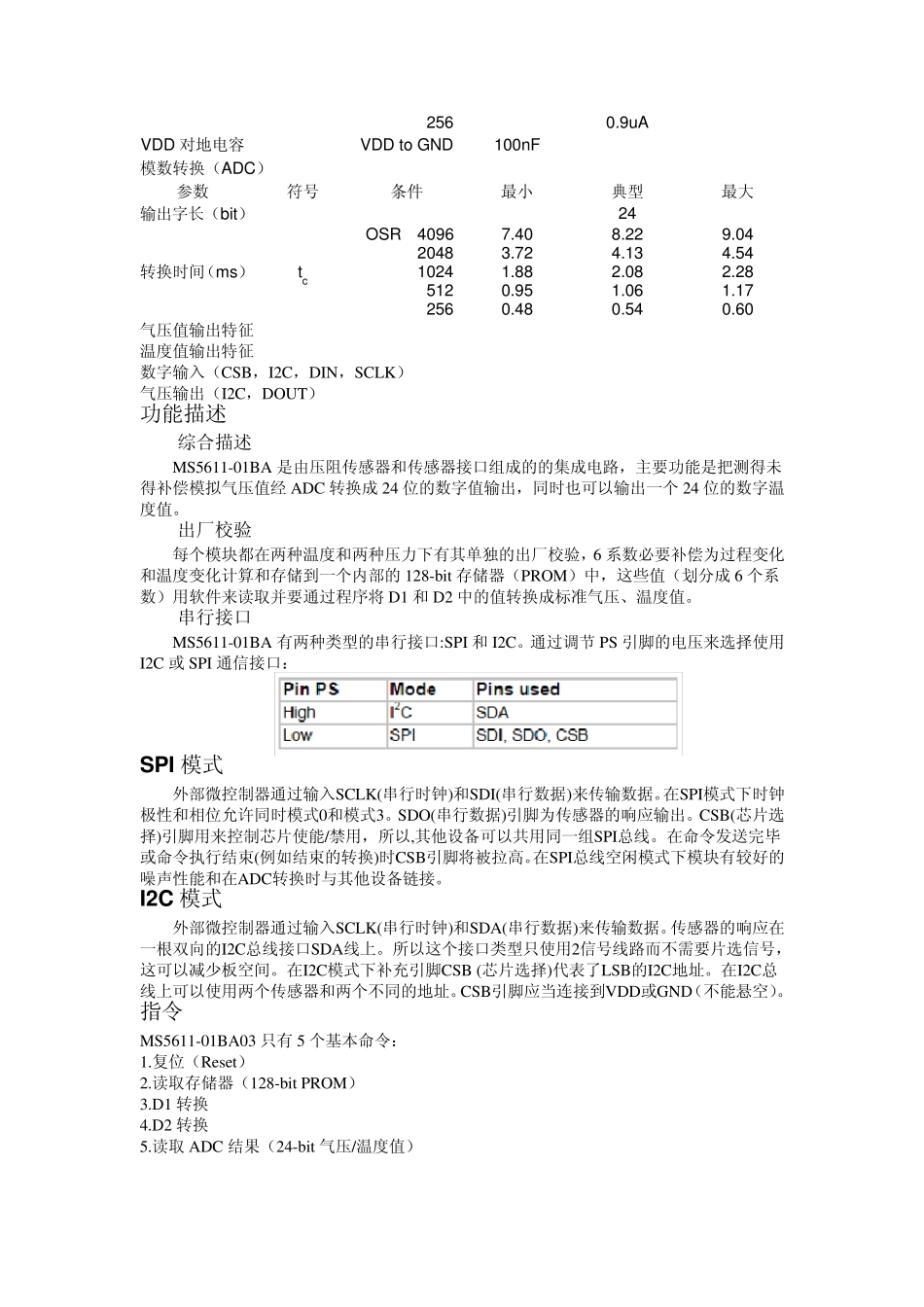

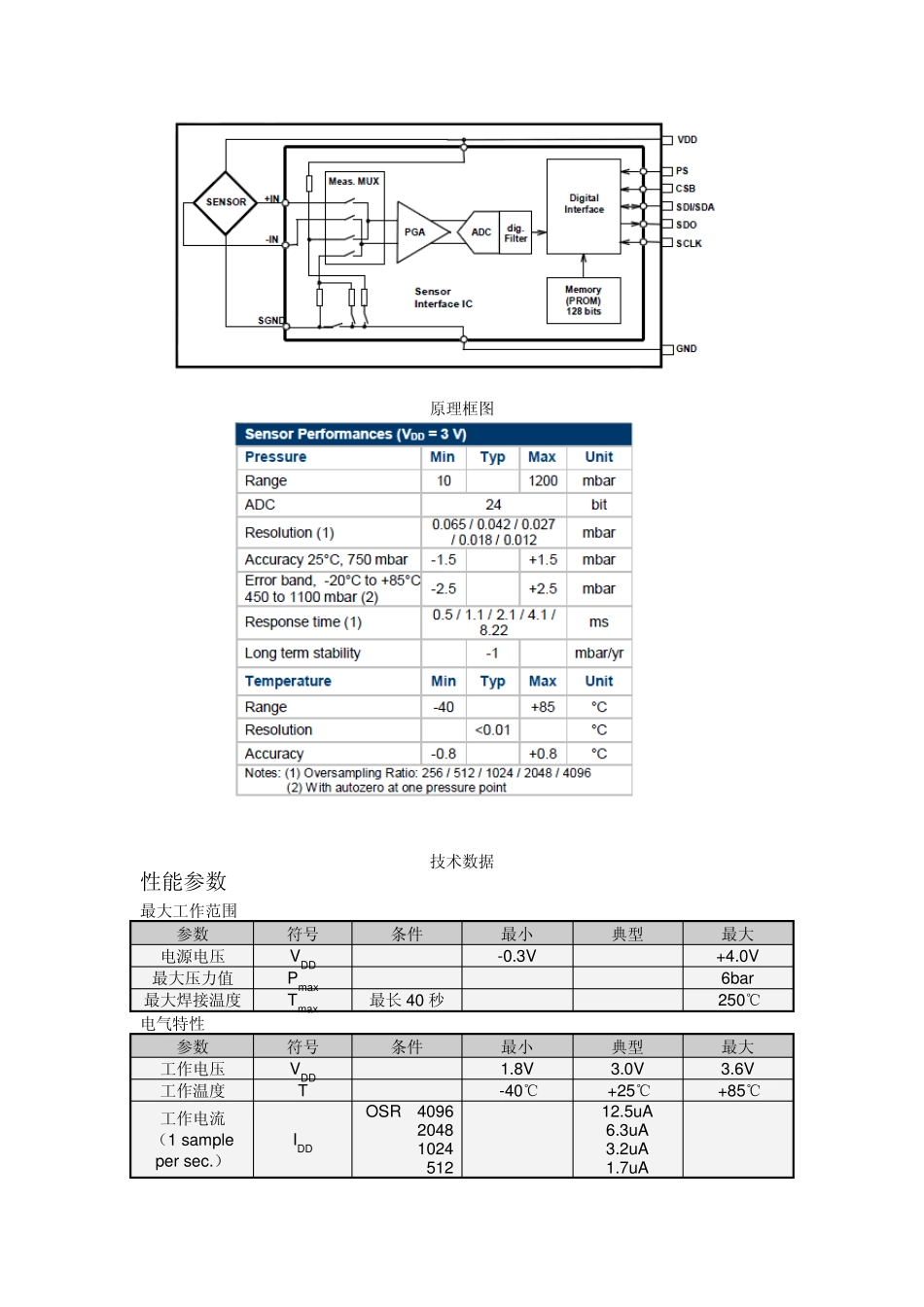

MS5611-01BA03 金属封装气压计组件 性能描述 高度分辨率组件,10cm 转换时间低于1ms 低功率,工作电流1uA(待机状态<0.15uA) QFN 封装尺寸:5.0×3.0×1.0 mm3 供电电压1.8V~3.6V 集成数字气压传感器(24位ADC) 测量/工作范围:10~1200mbar(毫巴=百帕),-40~+85℃ I2C 和 SPI 接口,传输速率可达20MHz 无外接元件(内置振荡器) 长期稳定性好 描述 MS5611-o1BA 气压传感器是由 MEAS(瑞士)推出的一款 SPI 和 I²C 总线接口的新一代高分辨率气压传感器,分辨率可达到10cm。该传感器模块包括一个高线性度的压力传感器和一个超低功耗的24位Σ 模数转换器(工厂校准系数)。MS5611提供了一个精确的24位数字压力值和温度值以及不同的操作模式,可以提高转换速度并优化电流消耗。高分辨率的温度输出无须额外传感器可实现高度计/温度计功能。可以与几乎任何微控制器连接。通信协议简单,无需在设备内部寄存器编程。MS5611压力传感器只有5.0毫米×3.0毫米×1.0毫米的小尺寸可以集成在移动设备中。这款传感器采用领先的 MEMS 技术并得益于MEAS(瑞士)十余年的成熟设计以及大批量制造经验,保证产品具有高稳定性以及非常低的压力信号滞后。 内部结构及技术数据 移动高度计/气压计系统 自行车电脑 气压表 医疗警报高度计 室内导航 原理框图 技术数据 性能参数 最大工作范围 参数 符号 条件 最小 典型 最大 电源电压 VDD -0.3V +4.0V 最大压力值 Pmax 6bar 最大焊接温度 Tmax 最长40 秒 250℃ 电气特性 参数 符号 条件 最小 典型 最大 工作电压 VDD 1.8V 3.0V 3.6V 工作温度 T -40℃ +25℃ +85℃ 工作电流 (1 sample per sec.) IDD OSR 4096 2048 1024 512 12.5uA 6.3uA 3.2uA 1.7uA 256 0.9u A VDD 对地电容 VDD to GND 100nF 模数转换(ADC) 参数 符号 条件 最小 典型 最大 输出字长(bit) 24 转换时间(ms) tc OSR 4096 2048 1024 512 256 7.40 3.72 1.88 0.95 0.48 8.22 4.13 2.08 1.06 0.54 9.04 4.54 2.28 1.17 0.60 气压值输出特征 温度值输出特征 数字输入(CSB,I2C,DIN,SCLK) 气压输出(I2C,DOUT) 功能描述 综合描述 MS5611-01BA 是由压阻传感器和传感器接口组成的的集成电路,主要功能是把测得未得补偿模拟气压值经ADC 转换成24 位的数字值输出,同时也可以输出一个24 位的数字温...
