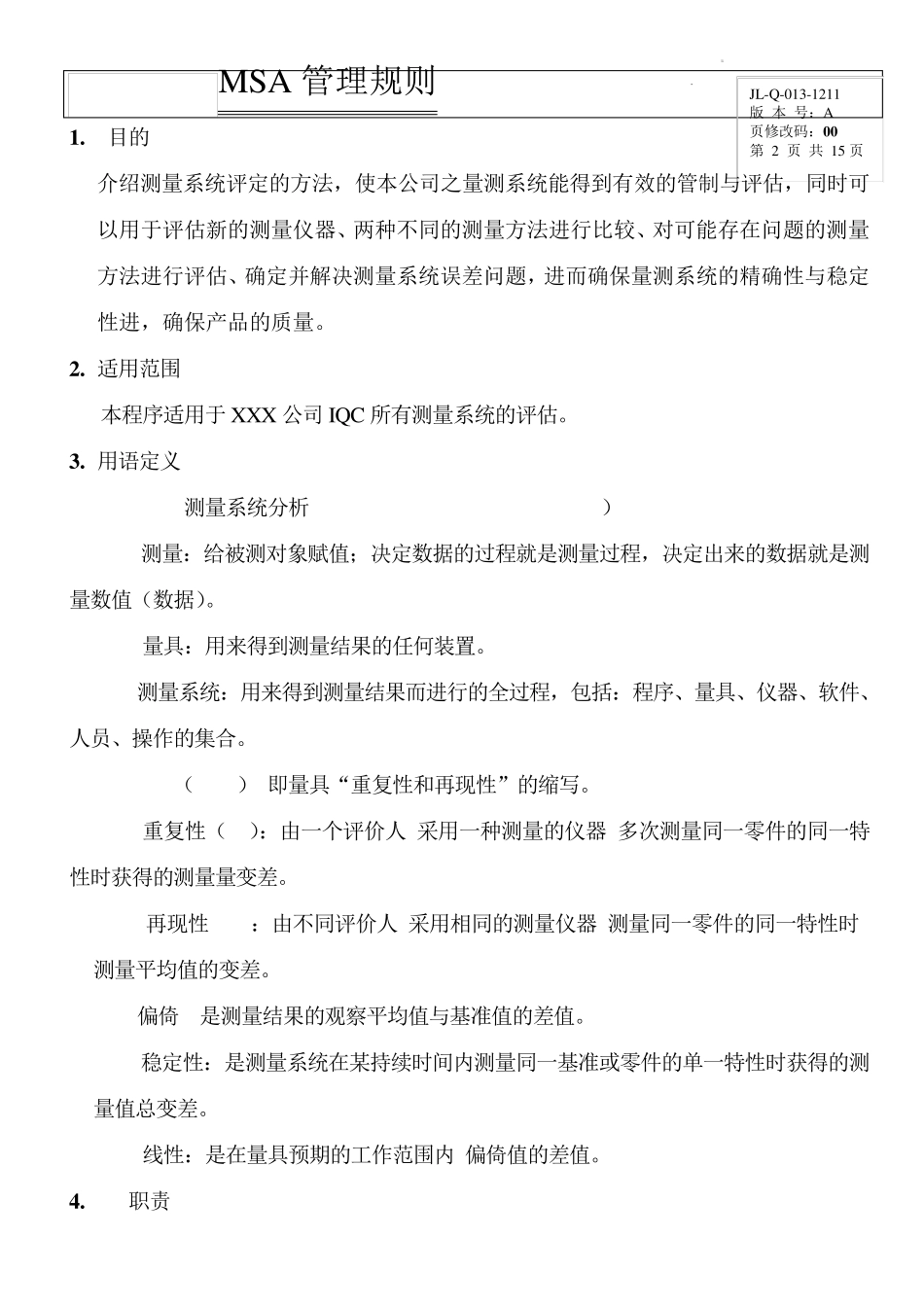

MSA管理规则_第2页
2/15
MSA管理规则_第3页
3/15
MSA 管理规则 JL-Q-013-1211 版 本 号:A 页修改码:00 第 1 页 共 15 页 MSA 管理规则 JL-Q-013-1211 版 本 号:A 页修改码:0 0 第 2 页 共 15 页 1 . 目的 介绍测量系统评定的方法,使本公司之量测系统能得到有效的管制与评估,同时可以用于评估新的测量仪器、两种不同的测量方法进行比较、对可能存在问题的测量方法进行评估、确定并解决测量系统误差问题,进而确保量测系统的精确性与稳定性进,确保产品的质量。 2 . 适用范围 本程序适用于XXX 公司IQC 所有测量系统的评估。 3 . 用语定义 3.1 MSA:测量系统分析(Measurement System Analysis) 3.2 测量:给被测对象赋值;决定数据的过程就是测量过程,决定出来的数据就是测量数值(数据)。 3.3 量具:用来得到测量结果的任何装置。 3.4 测量系统:用来得到测量结果而进行的全过程,包括:程序、量具、仪器、软件、人员、操作的集合。 3.2 R&R(GR&R):即量具“重复性和再现性”的缩写。 3.3 重复性(EV):由一个评价人,采用一种测量的仪器,多次测量同一零件的同一特性时获得的测量量变差。 3.4再现性(AV):由不同评价人,采用相同的测量仪器,测量同一零件的同一特性时,测量平均值的变差。 3.5偏倚: 是测量结果的观察平均值与基准值的差值。 3.6稳定性:是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。 3.7 线性:是在量具预期的工作范围内,偏倚值的差值。 4 . 职责 MSA 管理规则 JL-Q-013-1211 版 本 号:A 页修改码:00 第 3 页 共 15 页 4.1 本程序由IQC SQE 人员实施和维护 4.2 MSA 测量系统分析由IQC SQE 进行分析 4.3 相关检测人员配合实施 4.4 对于评价不适合的测量设备由管理部进行维修或更换。 5. 作业内容 5.1 测量系统分析基本要求 1)测量系统具有足够的分辨率。 2)过程是统计受控制的。 3)产品控制,变异性小于公差。 4)过程控制: ▲变异性小于制造过程变差. 5)分辨率(分辨力、可读性、分辨率): ▲ 别名:最小的读数的单位、测量分辨率、刻度限度 或探测度 ▲ 为测量仪器能够读取的最小测量单位 分辨率经验法则:测量系统的分辨率在公差与过程变差两者中较小者的1/10以下。 6)零件之间的差异必须大于最小测量刻度;极差控制图可显示分辨率是否足够看控制限内有多少个数据分级不同数据分级(ndc)的计算为: ndc(有效分辨率)=(零件的标准...
