WCDMA信令详解VIP免费

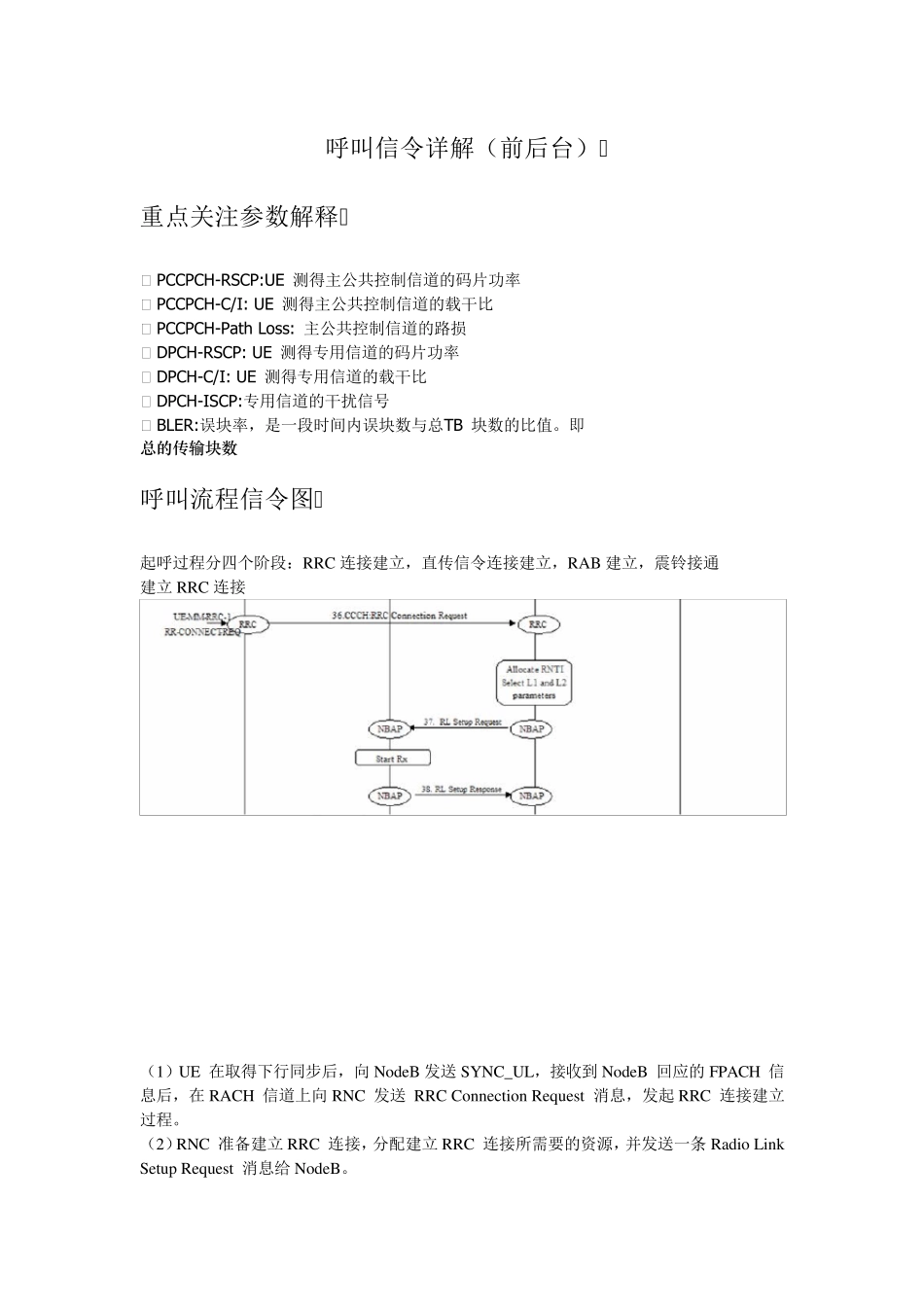

WCDMA信令详解_第1页
1/61
WCDMA信令详解_第2页
2/61
WCDMA信令详解_第3页
3/61
呼叫信令详解(前后台) 重点关注参数解释 က PCCPCH-RSCP:UE 测得主公共控制信道的码片功率 က PCCPCH-C/I: UE 测得主公共控制信道的载干比 က PCCPCH-Path Loss: 主公共控制信道的路损 က DPCH-RSCP: UE 测得专用信道的码片功率 က DPCH-C/I: UE 测得专用信道的载干比 က DPCH-ISCP:专用信道的干扰信号 က BLER:误块率,是一段时间内误块数与总TB 块数的比值。即 总 的 传 输 块 数 呼叫流程信令图 起呼过程分四个阶段:RRC 连接建立,直传信令连接建立,RAB 建立,震铃接通 建立 RRC 连接 (1)UE 在取得下行同步后,向 NodeB 发送 SYNC_UL,接收到 NodeB 回应的FPACH 信息后,在 RACH 信道上向 RNC 发送 RRC Connection Requ est 消息,发起 RRC 连接建立过程。 (2)RNC 准备建立 RRC 连接,分配建立 RRC 连接所需要的资源,并发送一条 Radio Link Setu p Requ est 消息给 NodeB。 (3)NodeB 配置物理信道,在新的物理信道上准备接收UE 消息,并给RNC 发送一条Radio Link Setup Response 响应消息。 (4)RNC 通过 ALCAP 协议,建立 Iub 数据传输承载。Iub 数据传输承载通过 AAL2 的绑定标识与 DCH 绑定在一起。建立 Iub 数据传输承载需要 NodeB 确认。 (5)(6)通过 Downlink Synchronisation 和 Uplink Synchronisation. 控制帧,NodeB 与 RNC 为 Iub 数据传输承载建立同步,此后 NodeB 开始 DL 发送。 (7)RNC 在FACH 信道上发送RRC Connection Setup 消息给UE。 (8)UE 在DCCH 上发送RRC Connection Setup Complete 消息给RNC,RRC 连接建立完成 直传信令连接建立(含鉴权和加密) (9)UE 在DCCH 上给RNC 发送一条 Initial Direct Transfer(CM Service Request)消息,该消息包括了UE 请求的业务类型等信息,例如12.2K 语音业务。 (10)RNC 发起初始到 CN 的信令连接,并发送一条 Initial UE Message 消息给 CN,通知CN 关于 UE 请求的业务等内容。 通过初始直接传输过程后,可使用该信令连接传输 UE 和 CN 之间的NAS 消息。 (11)CN 发送 RANAP 消息 Direct Transfer (Authentication(认证鉴权) Request)到 RNC,要求对 UE 进行鉴权。 (12)RNC 发送 RRC Downlink Direct Transfer( Authentication Request)消息给 UE。 NAS 消息由...
