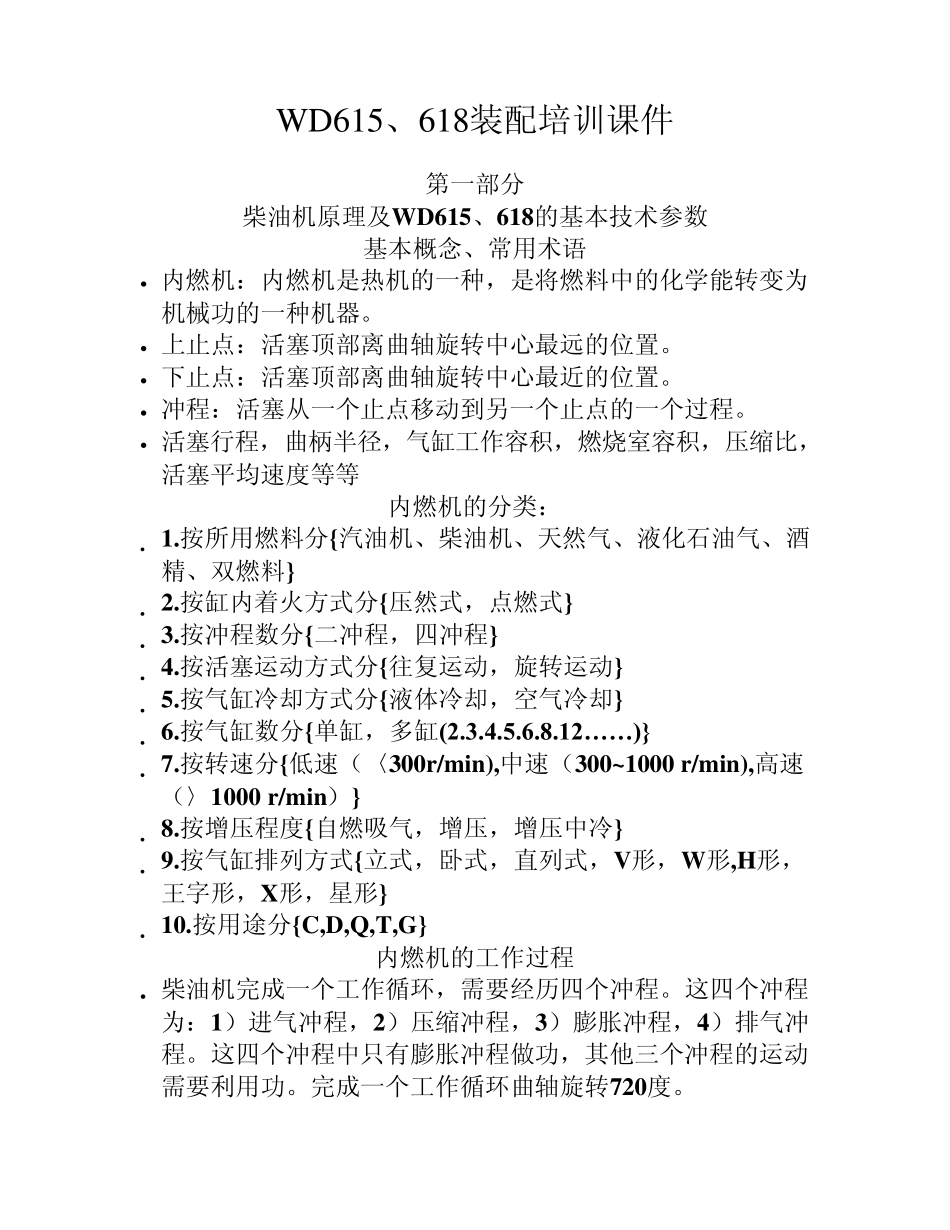

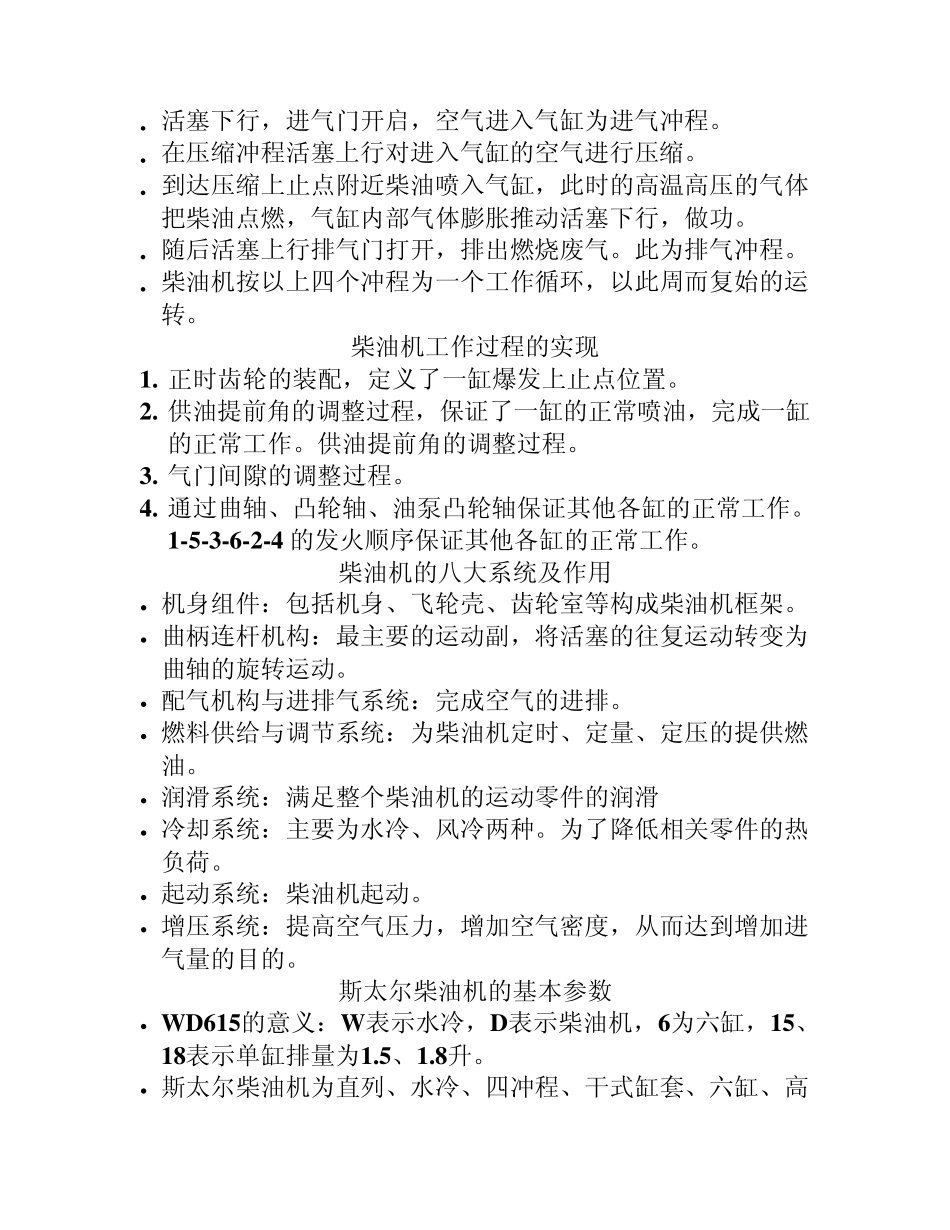

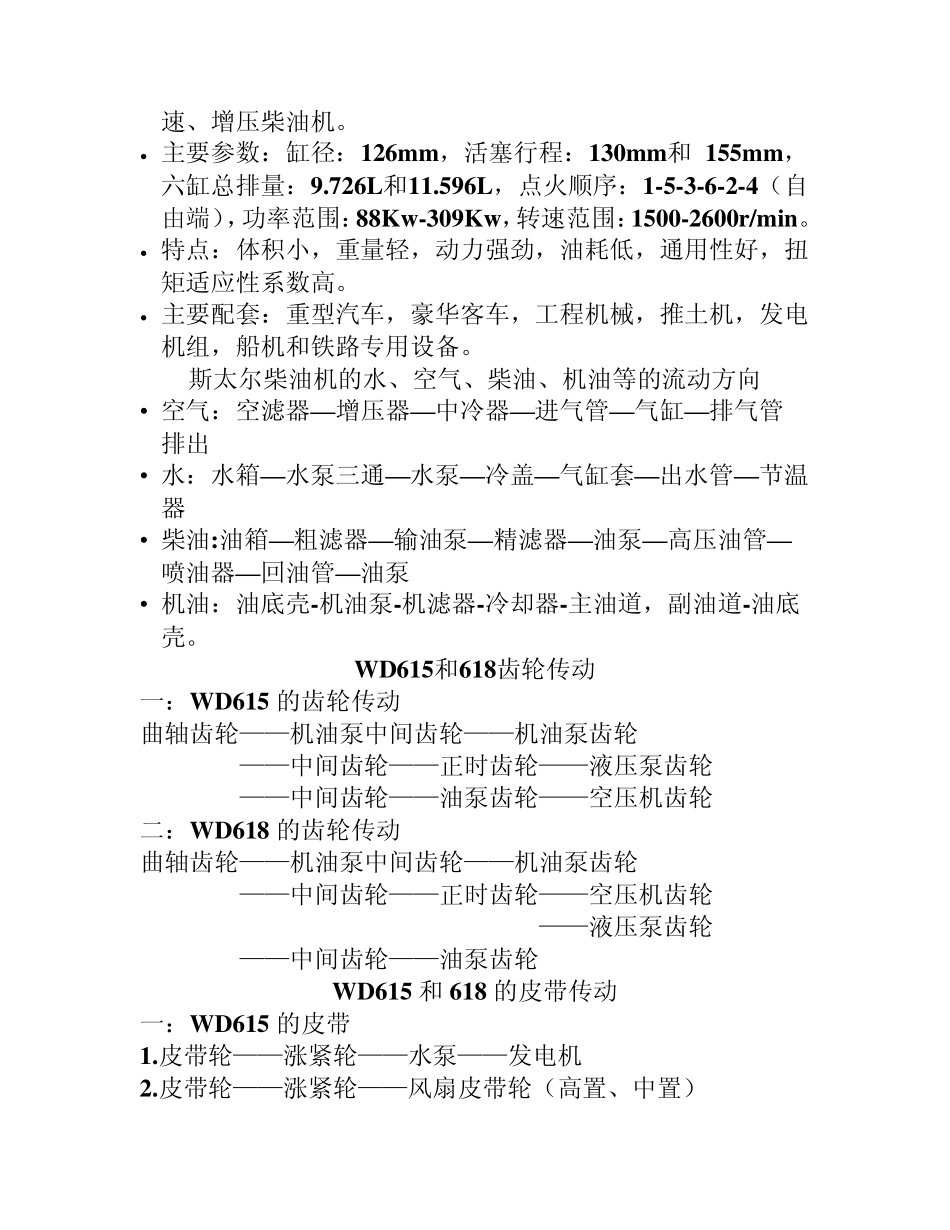

W D615、618装配培训课件 第一部分 柴油机原理及WD615、618的基本技术参数 基本概念、常用术语 • 内燃机：内燃机是热机的一种，是将燃料中的化学能转变为机械功的一种机器。 • 上止点：活塞顶部离曲轴旋转中心最远的位置。 • 下止点：活塞顶部离曲轴旋转中心最近的位置。 • 冲程：活塞从一个止点移动到另一个止点的一个过程。 • 活塞行程，曲柄半径，气缸工作容积，燃烧室容积，压缩比，活塞平均速度等等 内燃机的分类： • 1.按所用燃料分{汽油机、柴油机、天然气、液化石油气、酒精、双燃料} • 2.按缸内着火方式分{压然式，点燃式} • 3.按冲程数分{二冲程，四冲程} • 4.按活塞运动方式分{往复运动，旋转运动} • 5.按气缸冷却方式分{液体冷却，空气冷却} • 6.按气缸数分{单缸，多缸(2.3.4.5.6.8.12… … )} • 7.按转速分{低速（〈300r/min),中速（300~1000 r/min),高速（〉1000 r/min）} • 8.按增压程度{自燃吸气，增压，增压中冷} • 9.按气缸排列方式{立式，卧式，直列式，V形，W形,H形，王字形，X形，星形} • 10.按用途分{C,D,Q,T,G} 内燃机的工作过程 • 柴油机完成一个工作循环，需要经历四个冲程。这四个冲程为：1）进气冲程，2）压缩冲程，3）膨胀冲程，4）排气冲程。这四个冲程中只有膨胀冲程做功，其他三个冲程的运动需要利用功。完成一个工作循环曲轴旋转720度。 • 活塞下行，进气门开启，空气进入气缸为进气冲程。 • 在压缩冲程活塞上行对进入气缸的空气进行压缩。 • 到达压缩上止点附近柴油喷入气缸，此时的高温高压的气体把柴油点燃，气缸内部气体膨胀推动活塞下行，做功。 • 随后活塞上行排气门打开，排出燃烧废气。此为排气冲程。 • 柴油机按以上四个冲程为一个工作循环，以此周而复始的运转。 柴油机工作过程的实现 1. 正时齿轮的装配，定义了一缸爆发上止点位置。 2. 供油提前角的调整过程，保证了一缸的正常喷油，完成一缸的正常工作。供油提前角的调整过程。 3. 气门间隙的调整过程。 4. 通过曲轴、凸轮轴、油泵凸轮轴保证其他各缸的正常工作。1-5-3-6-2-4 的发火顺序保证其他各缸的正常工作。 柴油机的八大系统及作用 • 机身组件：包括机身、飞轮壳、齿轮室等构成柴油机框架。 • 曲柄连杆机构：最主要的运动副，将活塞的往复运动转变为曲轴的旋转运动。 • 配气机构与进排气系统：完成空气的进排。 • 燃料供给与调节系统：为柴...
