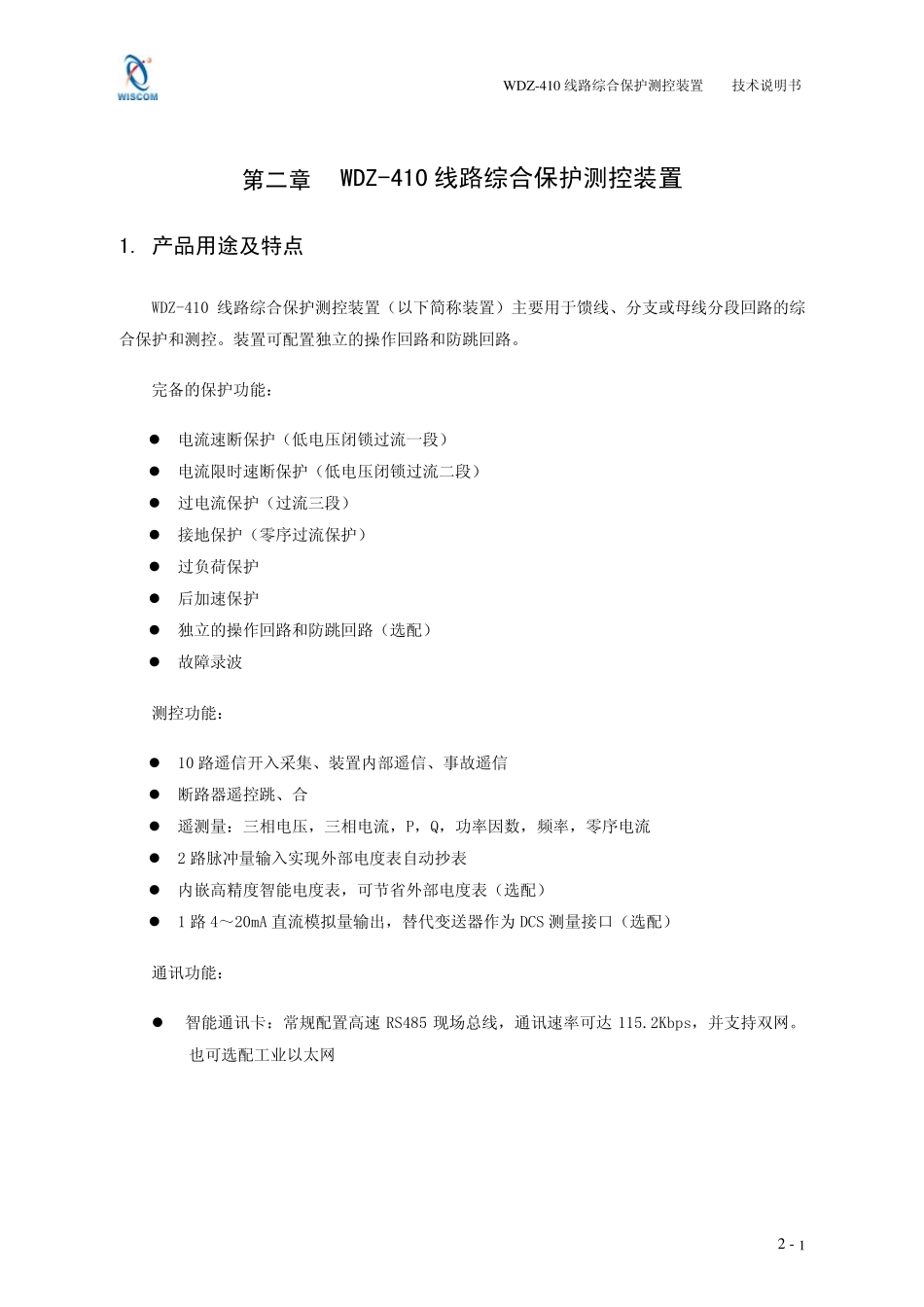

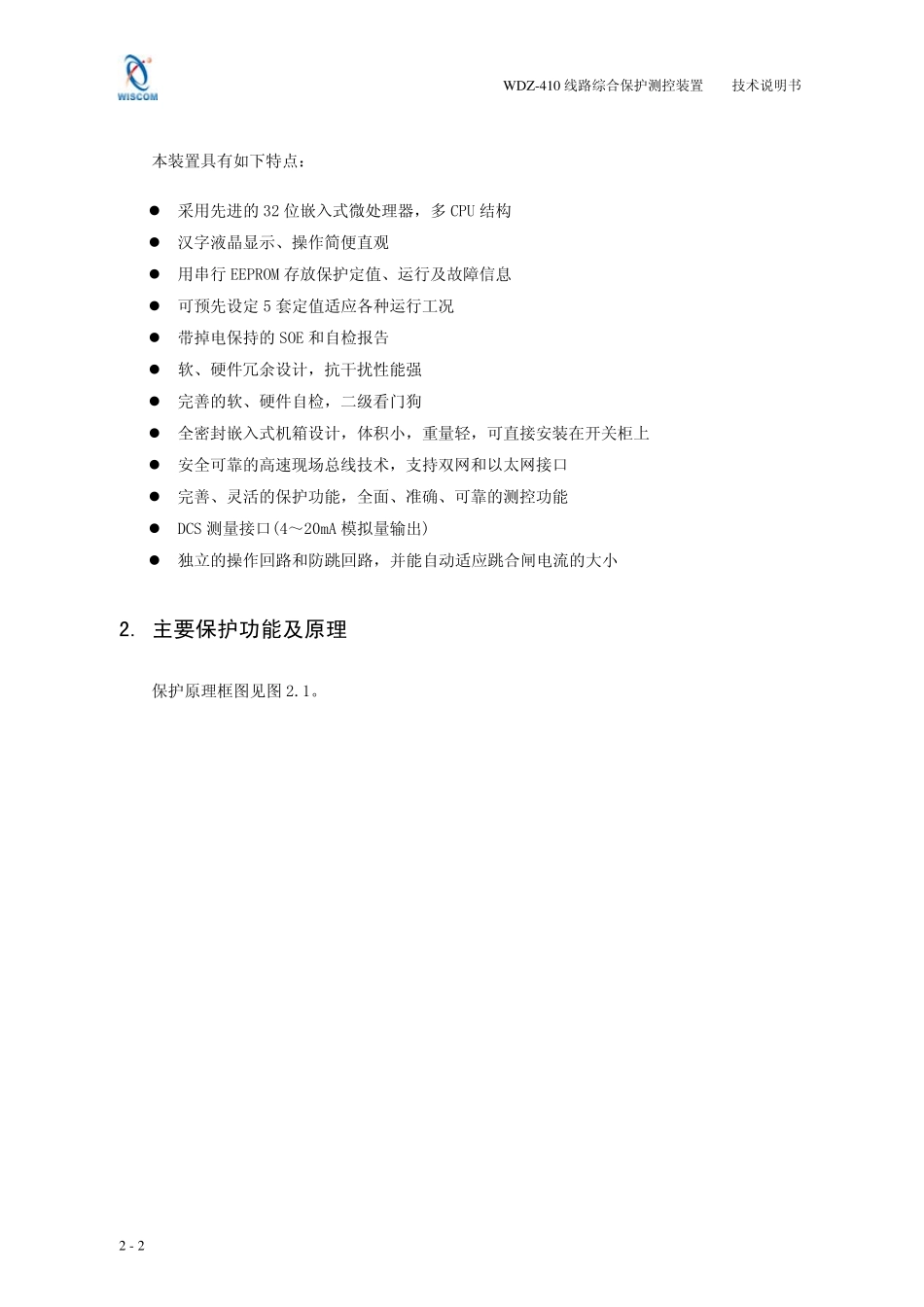

WDZ-410 线路综合保护测控装置 技术说明书 2 - 1 第二章 WDZ-410 线路综合保护测控装置 1. 产品用途及特点 WDZ-410 线路综合保护测控装置（以下简称装置）主要用于馈线、分支或母线分段回路的综合保护和测控。装置可配置独立的操作回路和防跳回路。 完备的保护功能： z 电流速断保护（低电压闭锁过流一段） z 电流限时速断保护（低电压闭锁过流二段） z 过电流保护（过流三段） z 接地保护（零序过流保护） z 过负荷保护 z 后加速保护 z 独立的操作回路和防跳回路（选配） z 故障录波 测控功能： z 10 路遥信开入采集、装置内部遥信、事故遥信 z 断路器遥控跳、合 z 遥测量：三相电压，三相电流，P，Q，功率因数，频率，零序电流 z 2 路脉冲量输入实现外部电度表自动抄表 z 内嵌高精度智能电度表，可节省外部电度表（选配） z 1 路4～20mA 直流模拟量输出，替代变送器作为 DCS 测量接口（选配） 通讯功能： z 智能通讯卡：常规配置高速 RS485 现场总线，通讯速率可达 115.2Kbps，并支持双网。也可选配工业以太网 WDZ-410 线路综合保护测控装置 技术说明书 2 - 2 本装置具有如下特点： z 采用先进的32 位嵌入式微处理器，多CPU 结构 z 汉字液晶显示、操作简便直观 z 用串行 EEPROM 存放保护定值、运行及故障信息 z 可预先设定 5 套定值适应各种运行工况 z 带掉电保持的SOE 和自检报告 z 软、硬件冗余设计，抗干扰性能强 z 完善的软、硬件自检，二级看门狗 z 全密封嵌入式机箱设计，体积小，重量轻，可直接安装在开关柜上 z 安全可靠的高速现场总线技术，支持双网和以太网接口 z 完善、灵活的保护功能，全面、准确、可靠的测控功能 z DCS 测量接口(4～20mA 模拟量输出) z 独立的操作回路和防跳回路，并能自动适应跳合闸电流的大小 2. 主要保护功能及原理 保护原理框图见图 2.1。 WDZ-410 线路综合保护测控装置 技术说明书 2 - 3 图 2.1 WDZ-410 保护原理框图 WDZ-410 线路综合保护测控装置 技术说明书 2 - 4 2.1.过流一段保护 其动作判据为： Imax=max（Ia，Ib，Ic） Imax＞Igl1 t＞tgl1 Umin＜Udybs(低电压闭锁) 式中，Imax：A、B、C 相电流（Ia，Ib，Ic）最大值（A） Ia：A 相电流值（A） Ib：B 相电流值（A） Ic：C 相电流值（A） Igl1：过流一段保护动作电流值（A） tgl1：整定的过流一段保护动作时间（s）...
