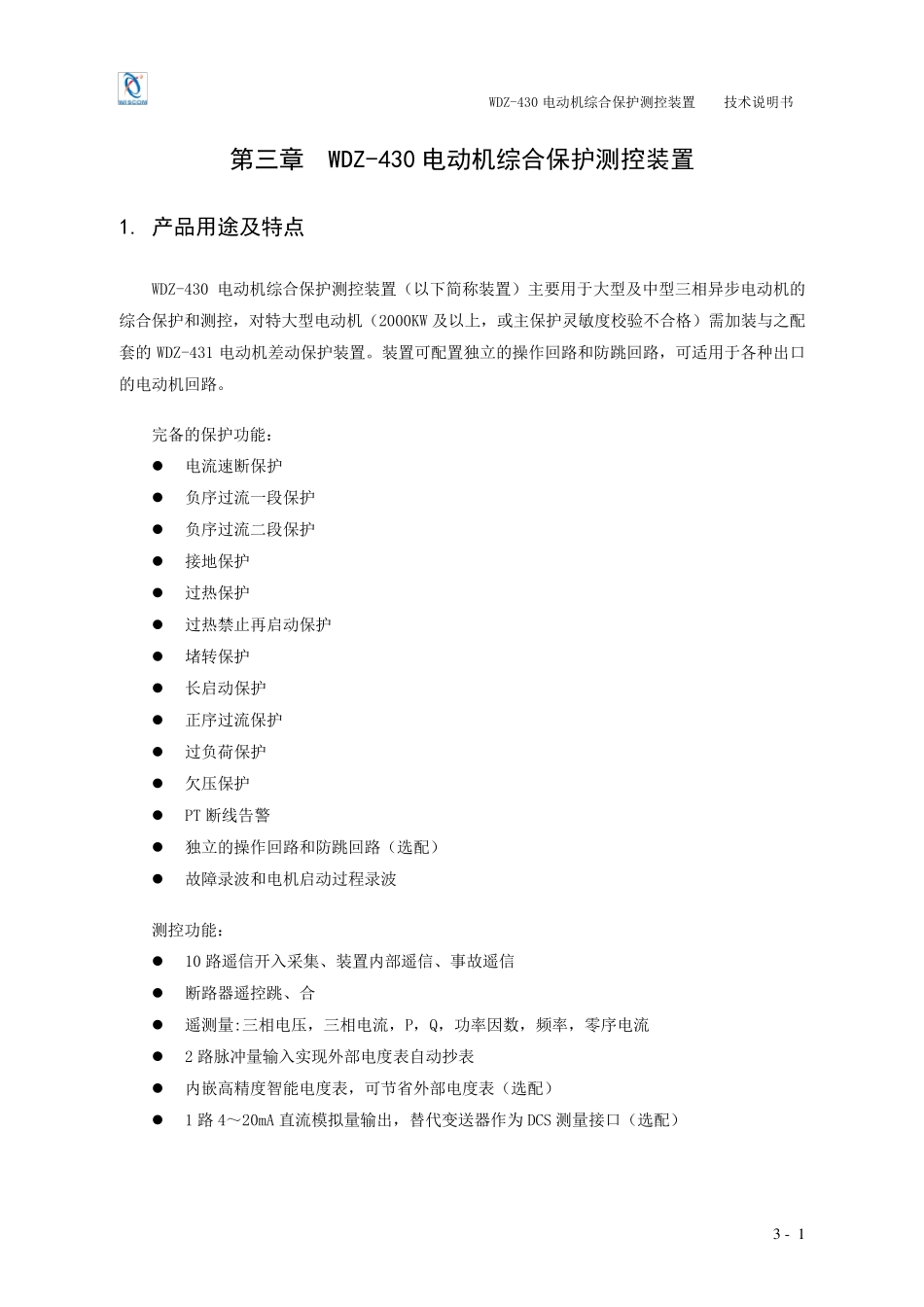

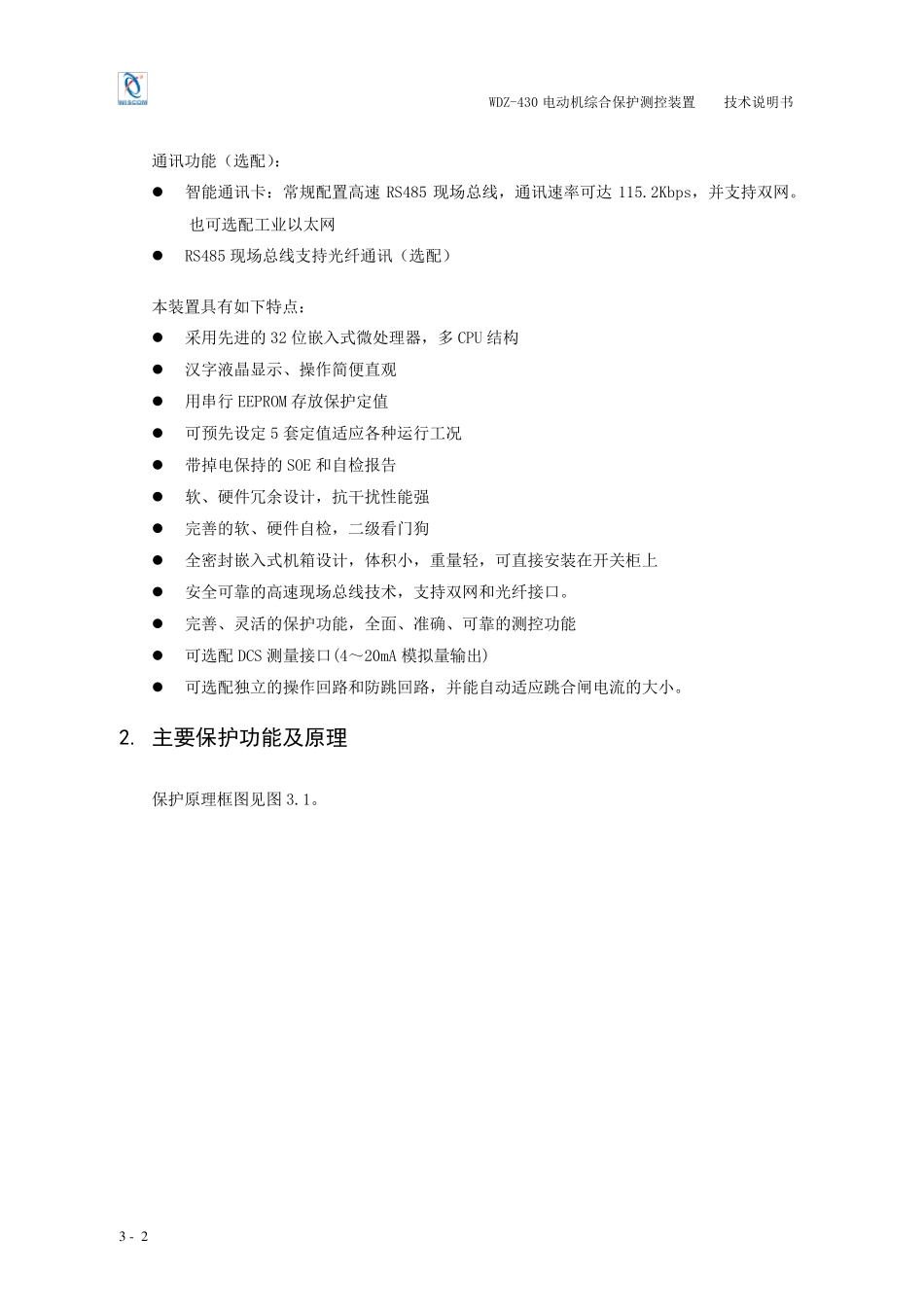

WDZ-430 电动机综合保护测控装置 技术说明书 3 - 1 第三章 WDZ-430 电动机综合保护测控装置 1. 产品用途及特点 WDZ-430 电动机综合保护测控装置（以下简称装置）主要用于大型及中型三相异步电动机的综合保护和测控，对特大型电动机（2000KW 及以上，或主保护灵敏度校验不合格）需加装与之配套的WDZ-431 电动机差动保护装置。装置可配置独立的操作回路和防跳回路，可适用于各种出口的电动机回路。 完备的保护功能： 电流速断保护 负序过流一段保护 负序过流二段保护 接地保护 过热保护 过热禁止再启动保护 堵转保护 长启动保护 正序过流保护 过负荷保护 欠压保护 PT 断线告警 独立的操作回路和防跳回路（选配） 故障录波和电机启动过程录波 测控功能： 10 路遥信开入采集、装置内部遥信、事故遥信 断路器遥控跳、合 遥测量:三相电压，三相电流，P，Q，功率因数，频率，零序电流 2 路脉冲量输入实现外部电度表自动抄表 内嵌高精度智能电度表，可节省外部电度表（选配） 1 路4～20mA 直流模拟量输出，替代变送器作为 DCS 测量接口（选配） WDZ-430 电动机综合保护测控装置 技术说明书 3 - 2 通讯功能（选配）： 智能通讯卡：常规配置高速RS485 现场总线，通讯速率可达115.2Kbps，并支持双网。也可选配工业以太网 RS485 现场总线支持光纤通讯（选配） 本装置具有如下特点： 采用先进的32 位嵌入式微处理器，多CPU 结构 汉字液晶显示、操作简便直观 用串行 EEPROM 存放保护定值 可预先设定 5 套定值适应各种运行工况 带掉电保持的SOE 和自检报告 软、硬件冗余设计，抗干扰性能强 完善的软、硬件自检，二级看门狗 全密封嵌入式机箱设计，体积小，重量轻，可直接安装在开关柜上 安全可靠的高速现场总线技术，支持双网和光纤接口。 完善、灵活的保护功能，全面、准确、可靠的测控功能 可选配DCS 测量接口(4～20mA 模拟量输出) 可选配独立的操作回路 和防 跳 回路 ，并能自动适应跳 合闸 电流 的大 小。 2. 主要保护功能及原理 保护原 理框 图 见 图 3.1。 WDZ-430 电动机综合保护测控装置 技术说明书 3 - 3 &Imax≤1.05IeI0>I0dzt0dzACTBTJ接地（投跳）&Imax>1.05Ie≥1≥1Ia>IsdgIc>Isdgtsd速断（投跳）I...
