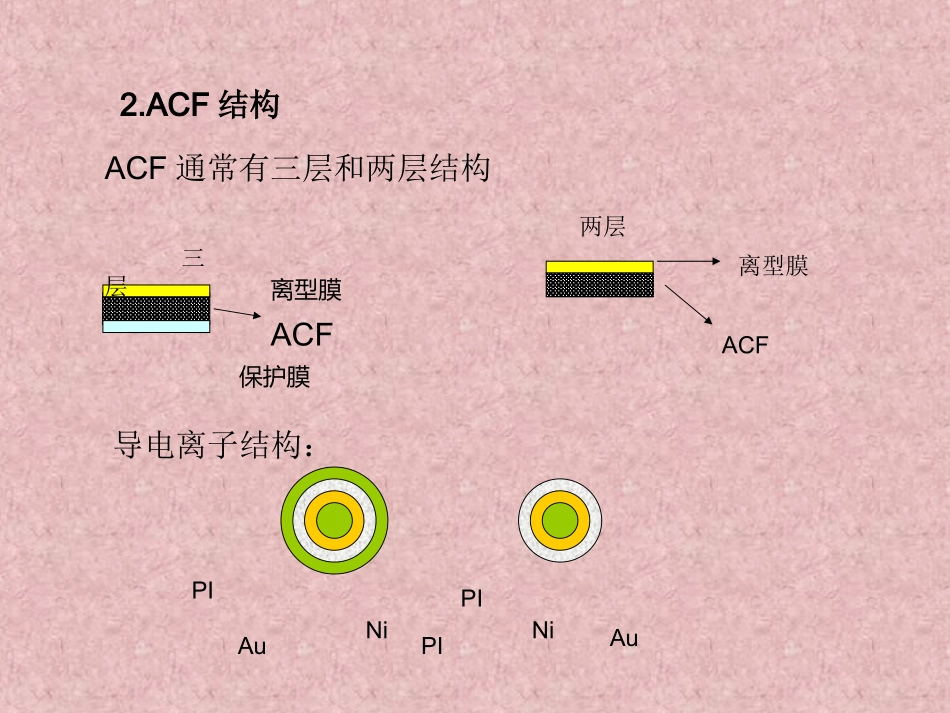

ACF技术资料讲解松安光电培训目录：培训目录：.壹ACF简介及温度曲线的应用贰.二.COG压力的测算叁.三.FOG压力的测算肆.四.COGACF型号的选用伍.五.FOGACF型号的选用工程张永春2010.8.14一、ACF简介1.ACF是ANISOTROPICCONDUCTIVEFILM英文的缩写﹐它的中文名叫异方性导电膜導電膜。加热/压力一定的时间，把两个物体连接起来的一种FILMCONNECTER。2.ACF具有接着、导通、绝缘的三大功能。3.在LCM制程中主要用于COG、FOG。2.ACF结构离型膜保护膜ACF三层两层ACF离型膜ACF通常有三层和两层结构导电离子结构：PINiAuPIPINiAu3.ACF反应率与温度曲线应用讲解所谓ACF反应率:ACF胶才属于热固化型,因此所谓反应率是指固化的程度例如:牛排要七分熟,反应率即为70%SONY,HITACHI之ACF保证反应率达70%以上信賴性即沒问题。0123456时间(S)050100150200250温度℃AC-8947YW-23主压温度-时间曲线18070%18574%19080%20085%21090%实际温度反应率4.温度曲线解析从反应率表中可以看出:要想该型号的反应率达到70%，温度必须要达到180度。温度曲线显示;180度时对应的时间为1S。综合：要保证该型号ACF的信赖性，ACF的温度必须在1S的时间须达到180度。所以COG、FOG压本温度的设定必须满足ACFSPEC的温度曲线。二、COG压力测算讲解•BumpArea（查看IC资料，如右图）•(56*92)*229+(28*130)*(627-230+1)•=2628528(μm2)•压力(N)•=BumpArea*ACFspec压强•(由ACFspec.得知40~60Mpa,取40Mpa计算)•=2628528*10﹣12*40x106•=105(N)•取60Mpa计算•压力(N)=2628528*10﹣12*60x106=157.8（N)•因此此型号的ACFCOG压力设定范围为：105(N)~157.8（N)•压力单位转换•1KGF=9.8N•即该型号的ACFCOG压力设定范围为10.7KGF~16.1KGF.三、FOG压力测算讲解COGF设定=Pacf*SS是指FOG有效压贴面积：例如（见右图）：L=2.2cmS=L*A压力(N)=S*ACFspec压强(如：7106ACFspec.得知2~3Mpa,取2Mpa计算)F=2x106x22x10-3x1.2x10-3=52.8NACF压强取3Mpa计算：F=3x106x22x10-3x1.2x10-3=79.2N压力单位转换1KGF=9.8N即该型号的ACFFOG压力设定范围为：5.4KGF~8.1KGF.A=1.2mm四、COGACF型号选用讲解1、.COGACF型号选用原则：ICPADArea(最小值),必须大于ACFSpec规定的BumpArea（即最小连接电极面积）。ICPADSpace(最小值)必须大于ACFSpec规定的Space即最小电极间隔.举例：左图为某ICSpec资料?提问:1.为什么ICPADArea(最小值),必须大于ACFSpec规定的BumpArea？2.为什么ICPADSpace(最小值)必须大于ACFSpec规定的Space？PADX(um)Y(um)Padpitch(um)Space(um)Pad1-229569276.220.2Pad230-6272813043.415.4BumpArea(最小值)=28*130=3640BUMPSPACE(最小值)=43.4-28=15.42、计算ICBumpArea(最小值)和SPACE.由ICSPEC资料得出：3.ACF厚度的选择COGACF厚度需稍微高于ICBUMP高度,由于COGIC高度一般是:14-20um之间,一般比较固定，所以COGACF厚度一般选择23-25um,比较固定,不需要考虑。4.根据ICBumpArea和Space的数据查看ACF规格资料(教材第11页）可以选用的COGACF型号有见-教材第11页，红色圈到的ACF型号，选择时需要综合考虑成本因素。备注：在选择ACF后，在第一次做样时，需要算一下粒子数的制程能力，制程能力不够的话，考虑对ACF进行调整。ACF选择后需要通过可靠性实验，综合考虑可靠性结果后,对ACF选择进行判断和调整。三、ACFSPEC资料讲解1、FOGACF型号选用原则：•FOG最小值有效电极面积必须大于ACFSpec规定的BumpArea•最小间距Space必须大于ACFSpec规定的Space即最小电极间隔.五、FOGACF型号选用（方法与COGACF一样）2.根据最小电极面积和最小间隔，再查看ACF资料，可选用对应的ACF型号（方法和COGACF型号选用一样。？提问:怎样知道最小电极面积和最小间隔?THEEND!
