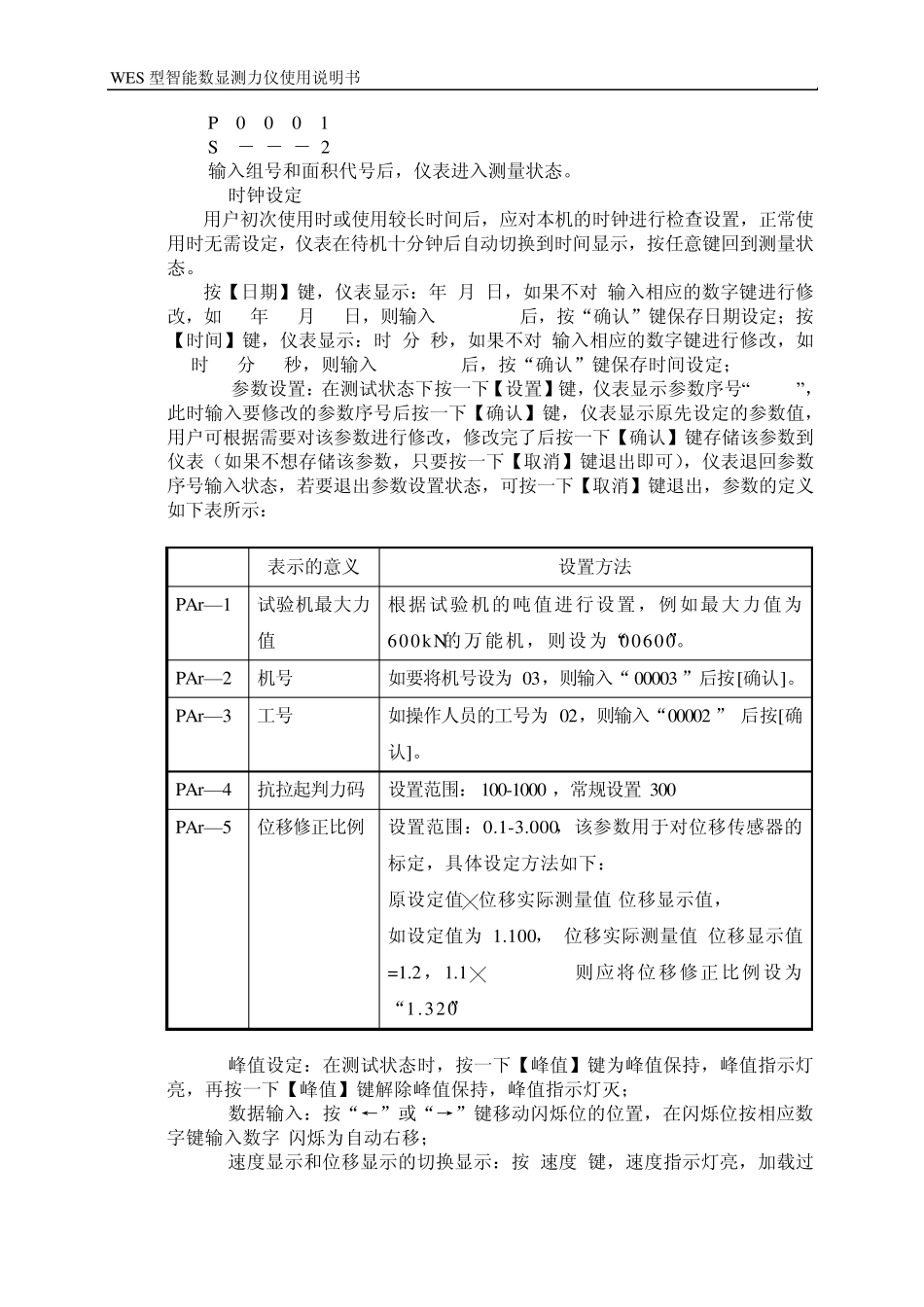

WES 型智能数显测力仪使用说明书 WES 型智能数显测力仪使用说明书 WES 型智能显示测力仪主要适用于各种万能材料试验机的力值测量和显示。 该测力仪由高精度压力传感器、光电编码器、高稳定放大系统、高精度A/D转换器、数码管显示、键盘输入及打印输出七部分组成。具有载荷、位移和加荷速度显示，时间显示，自动记录和打印试验结果，数据查询等功能。 一、技术参数 额定工作电压： ~380V 土10%，50HZ 功耗： ≤50W 非线性重复性误差：≤土1% 工作温度： 0 ~40℃ 外形尺寸： 360×140×220（开空尺寸350*130*220） 仪表保险丝： 0.5A 二、功能 1、时间： 年、月、日、时、分、秒 2、组号设定： 0001------9999 3、截面设定 （0）---------用于非标试件抗压，无需输入面积 （1）---------用于100×100mm的立方体抗压试块 （2）---------用于150×150mm的立方体抗压试块 （3）---------用于200×200mm的立方体抗压试块 （4）---------用于不规则截面试件抗压，输入面积(mm²) （5）---------用于150×150×550mm的抗折 试块 （6）---------用于100×100×400mm的抗折 试块 （7）---------用于40×40×160mm的抗压试块 （8）---------用于70.7×70.7mm的立方体抗压试块 （9）---------用于非标试件抗拉 ，无需输入面积 （10）--------用于圆 形截面试件抗拉 ，输入直 径 (mm) （11）--------用于管形截面试件抗拉 ，输入外径 (mm)、内 径 (mm) （12）--------用于板 形截面试件抗拉 ，输入宽 度(mm)、厚 度(mm) （13）--------用于不规则截面试件抗拉 ，输入面积(mm²) 4、 储 存 ：本 仪表内 储 存 的数据断 电后 仍 然 能够 保留 ，恢 复通 电后 能调 取 原 存 数据打印报 告 。若 使用通 讯 软 件还 可 以 与 微 机进 行 通 讯 ，将 机内 数据存 档 备 查或 通 过 联 网 由管理 中 心 集 中 储 存 ，以 便 质 量监 督 微 机化 管理 。本 仪表内 最 大储 存 量是120个 测试单 元 ，即 编号为01～ 120#，当 你 输入121个 编号时第 一个 编号被 清 除 ，存 入121#数据后 第 一个 编号的数据被 清 除 。 5、安 装 及接 线 将 本 仪表置 于压机附 近 的适当 位置 即 可 。电源 、传感器接 口 分别 对 应 本 仪器后面板 上 的插 口 连 接 。 6、仪表基 本 使用方法 仪表...
