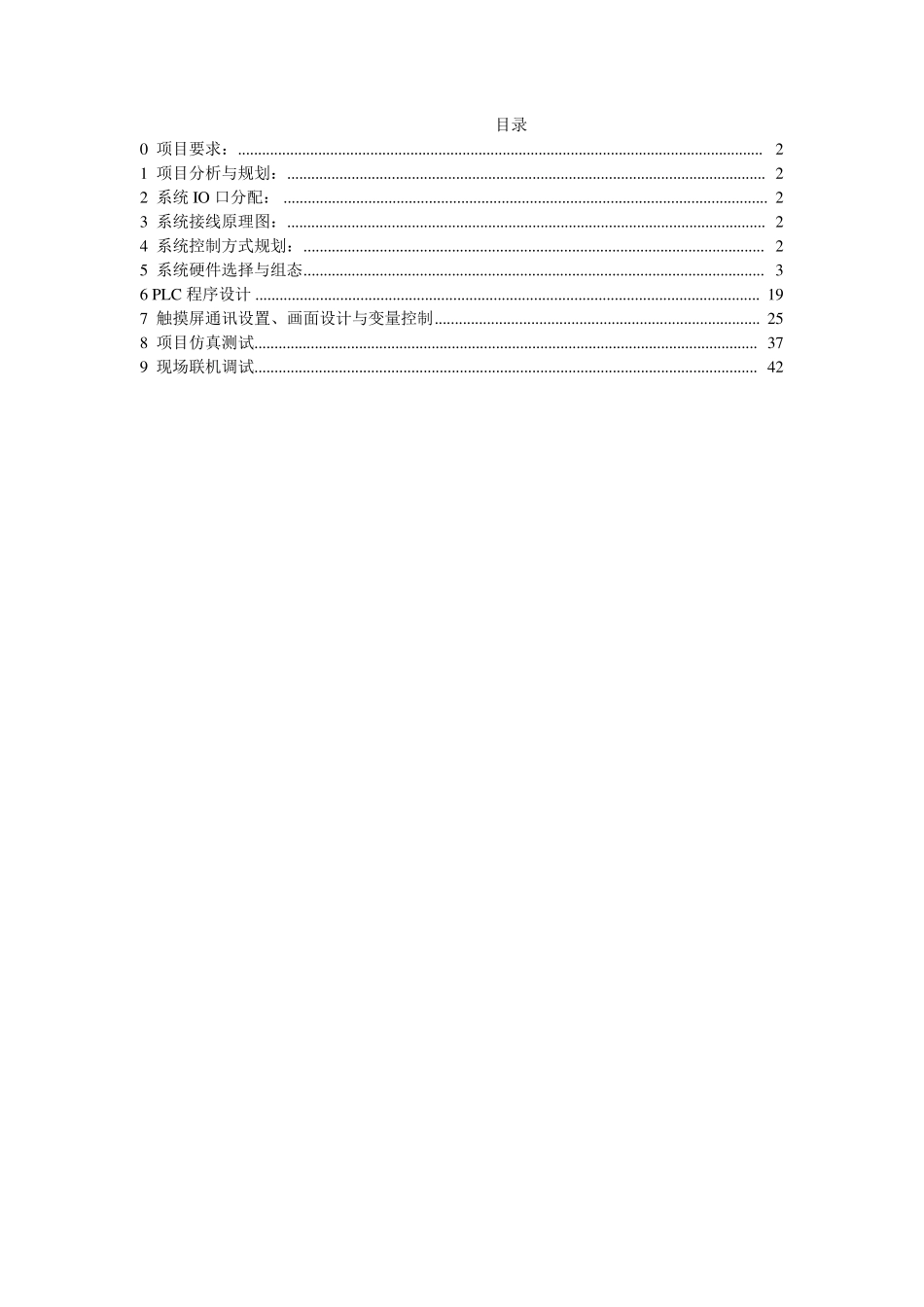

目录 0 项目要求： ................................................................................................................................... 2 1 项目分析与规划： ....................................................................................................................... 2 2 系统IO 口分配： ........................................................................................................................ 2 3 系统接线原理图： ....................................................................................................................... 2 4 系统控制方式规划： ................................................................................................................... 2 5 系统硬件选择与组态 ................................................................................................................... 3 6 PLC 程序设计 ............................................................................................................................. 19 7 触摸屏通讯设置、画面设计与变量控制 ................................................................................. 25 8 项目仿真测试 ............................................................................................................................. 37 9 现场联机调试 ............................................................................................................................. 42 0 项目要求： （1）有一台三相交流异步电动机，可以用操作站上的按钮控制，也可以用监控站的触摸屏控制； （2）操作站安装有三个按钮SB1、SB2 和SB3，其中按钮SB1 可以实现电动机的点动控制，按钮SB2 控制电动机的连续运行，按钮SB3 用来控制电动机的停止。另外操作站还有一个绿色指示灯HL1，当电动机点动运行时，HL1 以1Hz 的频率闪烁；当电动机连续运行时，HL1 常亮；电动机停止运行时，HL1 熄灭。 （3）触摸屏上设置有三个按钮，分别显示“点动”、“连续”和“停止”，其作用和操作站按钮SB1、SB2 和SB3 作用一样。触摸屏上同时有图形和文字显示当前电动机的三种状态（...
