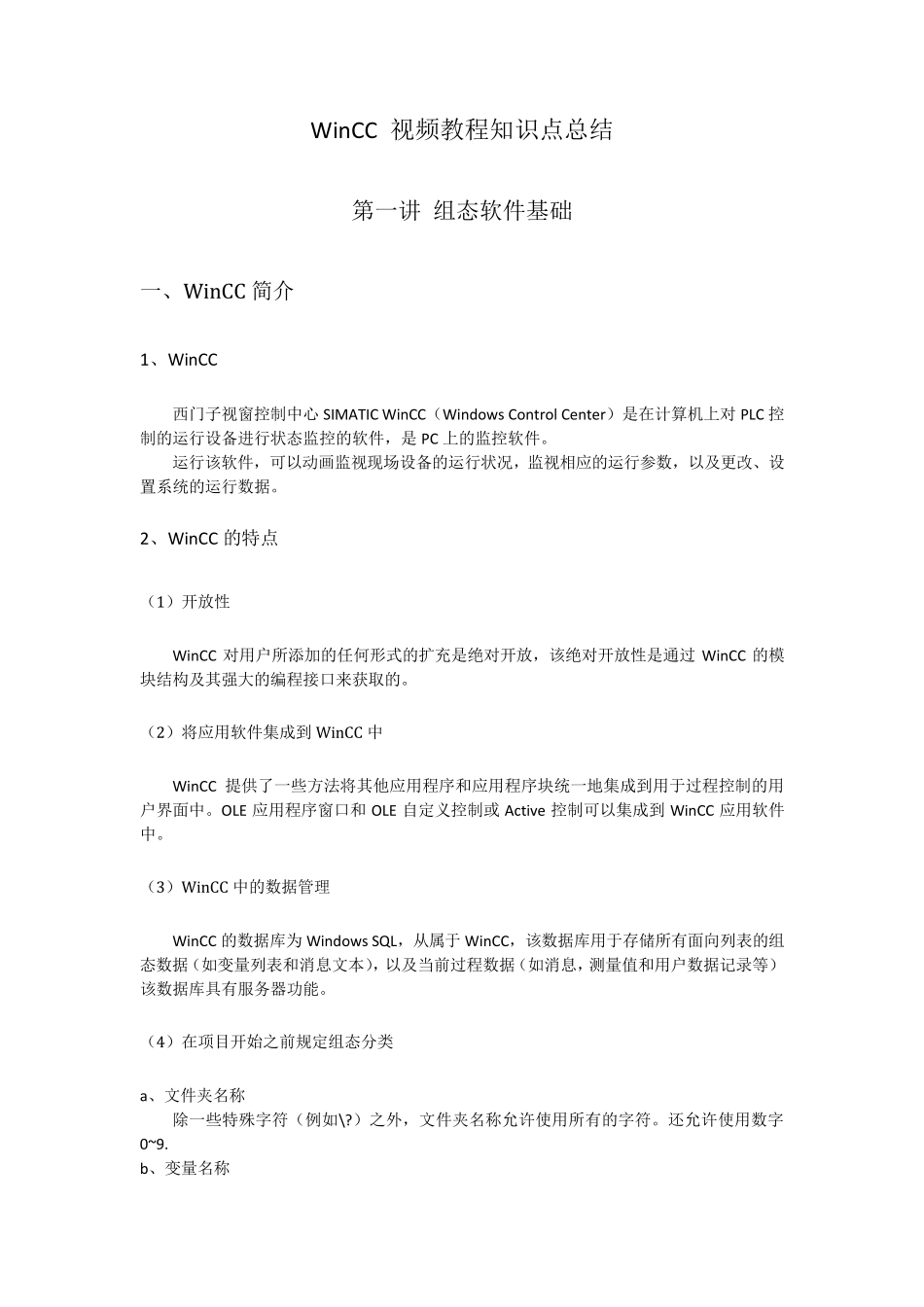

WinCC 视频教程知识点总结 第一讲 组态软件基础 一、Win CC 简介 1、WinCC 西门子视窗控制中心 SIMATIC WinCC（Windows Control Center）是在计算机上对 PLC 控制的运行设备进行状态监控的软件，是 PC 上的监控软件。 运行该软件，可以动画监视现场设备的运行状况，监视相应的运行参数，以及更改、设置系统的运行数据。 2、WinCC 的特点 （1）开放性 WinCC 对用户所添加的任何形式的扩充是绝对开放，该绝对开放性是通过 WinCC 的模块结构及其强大的编程接口来获取的。 （2）将应用软件集成到 Win CC 中 WinCC 提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。OLE 应用程序窗口和 OLE 自定义控制或 Active 控制可以集成到 WinCC 应用软件中。 （3）Win CC 中的数据管理 WinCC 的数据库为 Windows SQL，从属于 WinCC，该数据库用于存储所有面向列表的组态数据（如变量列表和消息文本），以及当前过程数据（如消息，测量值和用户数据记录等）该数据库具有服务器功能。 （4）在项目开始之前规定组态分类 a、文件夹名称 除一些特殊字符（例如\?）之外，文件夹名称允许使用所有的字符。还允许使用数字0~9. b、变量名称 变量名称可以多于8 个字符。但应尽量避免太长的名称。WinCC 项目的变量名称必须是唯一的。如果变量名称还包含了其他信息，这对用户将非常有用。 c、画面名称 确定画面名称时应注意其长度的影响，太长的名称（文件名）不容易识别（列表框中的选择，脚本中的调用等）。根据经验表明，长度最好不超过28 个字符，画面名称应遵守以下限制条件：①最大长度为 255 个字符；②不使用某些特殊字符（例如\?）；③画面名称中的字母不区分大小写。 二、Win CC 软件的安装 1、安装 S7-300/400PLC 编程软件STEP7 及 PLCSIM； 2、安装数据库软件SQL Server 2000； 3、安装消息列队（软件操作）； 4、安装 WinCC（建议不选典型安装，选择全部安装）。 三、Win CC 管理器 1、WinCC 项目管理器的结构 WinCC 项目管理器的用户界面由以下元素组成：标题栏、菜单栏、工具栏、状态栏、浏览窗口和数据窗口： 2、项目类型 Win CC 中的工程项目分为3 种类型：单用户项目、多用户项目和客户机项目。项目包括“计算机”、“变量管理器”、“编辑器”等组件 （1）单用户项目 单用户项目是一种只拥有一个操作终端的项目类型。项目的计算机既...
