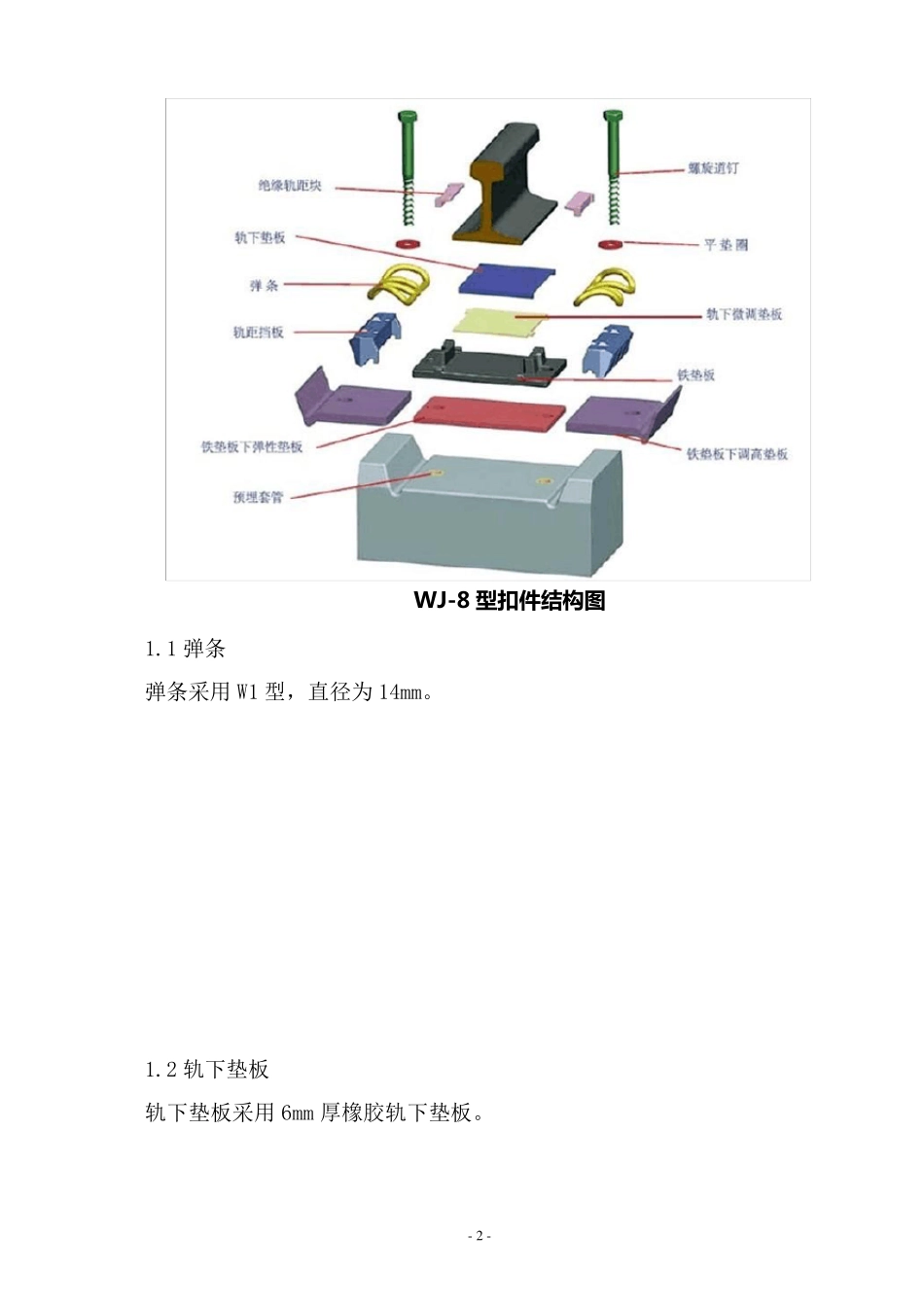

- 1 - 新建合肥至福州铁路（闽赣段） 施工技术交底书 工程名称 京福铁路客专闽赣段Ⅳ标 施工单位 刘志强施工队 工程地点 DK528+450~ DK540+416 工程部位 无砟轨道施工扣件安装 交底者 复核者 年 月 日 接收者 年 月 日 交底内容： 本交底适用于合福铁路铺设CRTSⅠ型双块式无砟轨道结构施工扣件安装。 1 WJ-8B 型扣件部件组成及说明 WJ-8B 型扣件由螺旋道钉、平垫圈、弹条、WJ8B 绝缘轨距块、WJ8B 轨距挡板、WJ8B 轨下垫板、WJ8B 铁垫板、WJ8B 铁垫板下弹性垫板、预埋套管组成。 WJ-8 型 扣 件组装图 - 2 - WJ-8 型 扣 件结构图 1.1 弹条 弹条采用W1 型，直径为14mm。 1.2 轨下垫板 轨下垫板采用6mm 厚橡胶轨下垫板。 - 3 - 轨下垫板 1.3 轨距挡板 轨距挡板采用7 号WJ8B 轨距挡板。 W J8B 轨距挡板 1.4 绝缘轨距块 绝缘轨距块分非钢轨接头处采用采用I 型绝缘轨距块和钢轨接头位置采用Ⅱ型绝缘轨距块。正常安装时采用9 号、I 型绝缘轨距块。 - 4 - 9 号、I 型绝缘轨距块 1.5 铁垫板下弹性垫板 铁垫板下弹性垫板采用A 型铁垫板下弹性垫板。 WJ8B 铁垫板下弹性垫板 1.6 螺旋道钉 螺旋道钉采用 S2 、S3 型螺旋道钉两种，在钢轨调高量不大于15mm 时使用 S2型，大于15mm 时采用S3 型。 S2 型螺旋道钉 1.7 预埋套管 - 5 - 该部件预先埋设于轨枕或轨道板中，埋设精度应满足要求，且预埋套管顶面应与轨枕或轨道板承轨面齐平。预埋套管埋设后，应加盖塑料(或其他材料)盖以防雨水和泥污进入。 预埋套管 1.8 调高垫板 调高垫板分轨下微调垫板和铁垫板下调高垫板两种，分别放置在轨下垫板与铁垫板之间和铁垫板下弹性垫板与轨道板承轨面之间。轨下微调垫板按厚度分为1mm、2mm、5mm 三种规格；铁垫板下调高垫板按厚度分为10mm、20mm 两种规格。铁垫板下调高垫板由两片组成，应成副使用。 2 铺设顺序及要求 2.1 安装前的准备工作 2.1.1 选择并准备6mm 厚轨下垫板。 2.1.2 选择并准备Ⅰ型 9 号绝缘轨距块，并适当准备相同型号的Ⅱ型绝缘轨距以备用于钢轨接头处。 - 6 - 2.1.3 选择并准备7 号轨距挡板，并适应准备7 号接头轨距挡板以备用于钢轨接头处。 2.1.4 选择并准备S2 型螺旋道钉。 2.1.5 检查轨道板承轨槽，承轨槽不应有裂纹。清除轨道板承轨槽的泥渣。 2.1.6 如没有在厂内进行扣件预安装，在现场应先摘除预埋套管上的塑...
