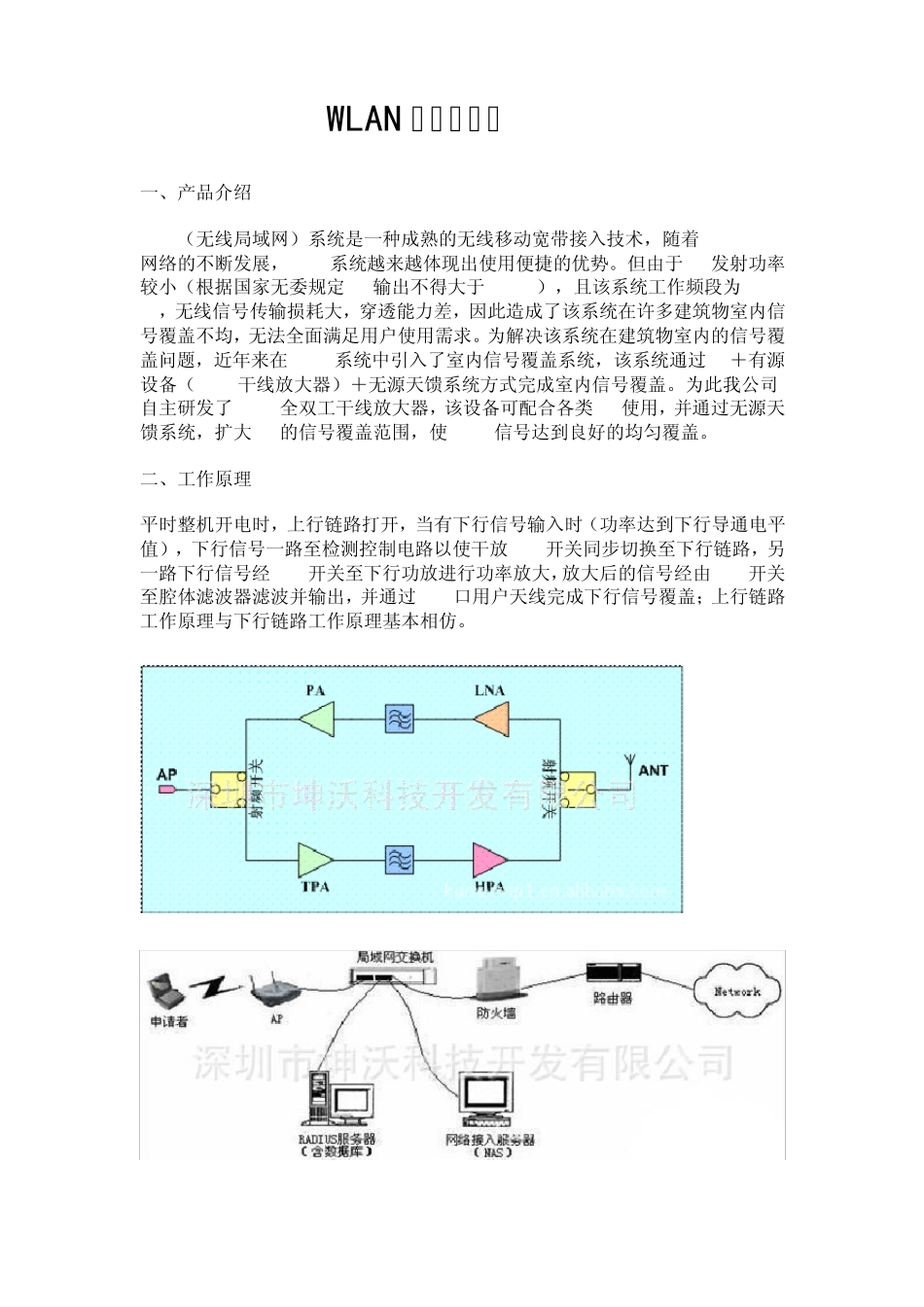

WLAN 干线放大器 一、产品介绍 WLAN（无线局域网）系统是一种成熟的无线移动宽带接入技术，随着 Internet网络的不断发展，WLAN系统越来越体现出使用便捷的优势。但由于 AP发射功率较小（根据国家无委规定 AP输出不得大于 20dBm），且该系统工作频段为 2.4GHz，无线信号传输损耗大，穿透能力差，因此造成了该系统在许多建筑物室内信号覆盖不均，无法全面满足用户使用需求。为解决该系统在建筑物室内的信号覆盖问题，近年来在 WLAN系统中引入了室内信号覆盖系统，该系统通过 AP＋有源设备（WLAN干线放大器）＋无源天馈系统方式完成室内信号覆盖。为此我公司自主研发了 WLAN全双工干线放大器，该设备可配合各类 AP使用，并通过无源天馈系统，扩大 AP的信号覆盖范围，使 WLAN信号达到良好的均匀覆盖。 二、工作原理 平时整机开电时，上行链路打开，当有下行信号输入时（功率达到下行导通电平值），下行信号一路至检测控制电路以使干放 TDD开关同步切换至下行链路，另一路下行信号经 TDD开关至下行功放进行功率放大，放大后的信号经由 TDD开关至腔体滤波器滤波并输出，并通过 ANT口用户天线完成下行信号覆盖；上行链路工作原理与下行链路工作原理基本相仿。 工作原理图 三、产品特点 1 .采用外部信号检测方式进行同步控制，设备安装简便，快捷； 2.同步检测时间短，信号失真度小； 3.采用高线性度下行功放，有效抑制有源器件的互调和杂散； 4.带外抑制度高，设备带外杂散小； 5.采用低噪声系数的低噪放管，更大层度上提高系统的接收灵敏度； 6.干放上，下行均采用ALC自动电平控制技术，以避免干放对AP产生干扰； 7.输入信号功率范围大，可在室内信号分布系统中灵活应用； 四、外观和图片产品指标 产品主机 射频特性 名称 2W放大器 频率范围 2400MHz～2500MHz 工作模式 双向时分双工 下行输出最大功率 33 ± 1dBm 下行输入功率范围 （-5～15）dBm 下行带内波动 ≤2dBP-P 自动功率调节范围 ≤31dB 上行最大输出功率 -10dBm±2dB 上行最大不损坏输入功率 10dBm 上行带内波动 ≤2dBP-P@ -50dBm 上行噪声系数 ≤3.5dB EVM ≤-25DB/≤5 传输时延 ＜5us 切换时间 ＜1us 驻波比 ≤1.4 三阶交调 ≥30dB @标称功率下行；@-20dBm上行 闪电保护 整机配有专门的接地柱，请严格接地 物理特性 射频接口 N-50K 环境要求 工作温度 -10℃～50℃ 工作湿度 95％非冷凝 存储温度 -40℃～80...
