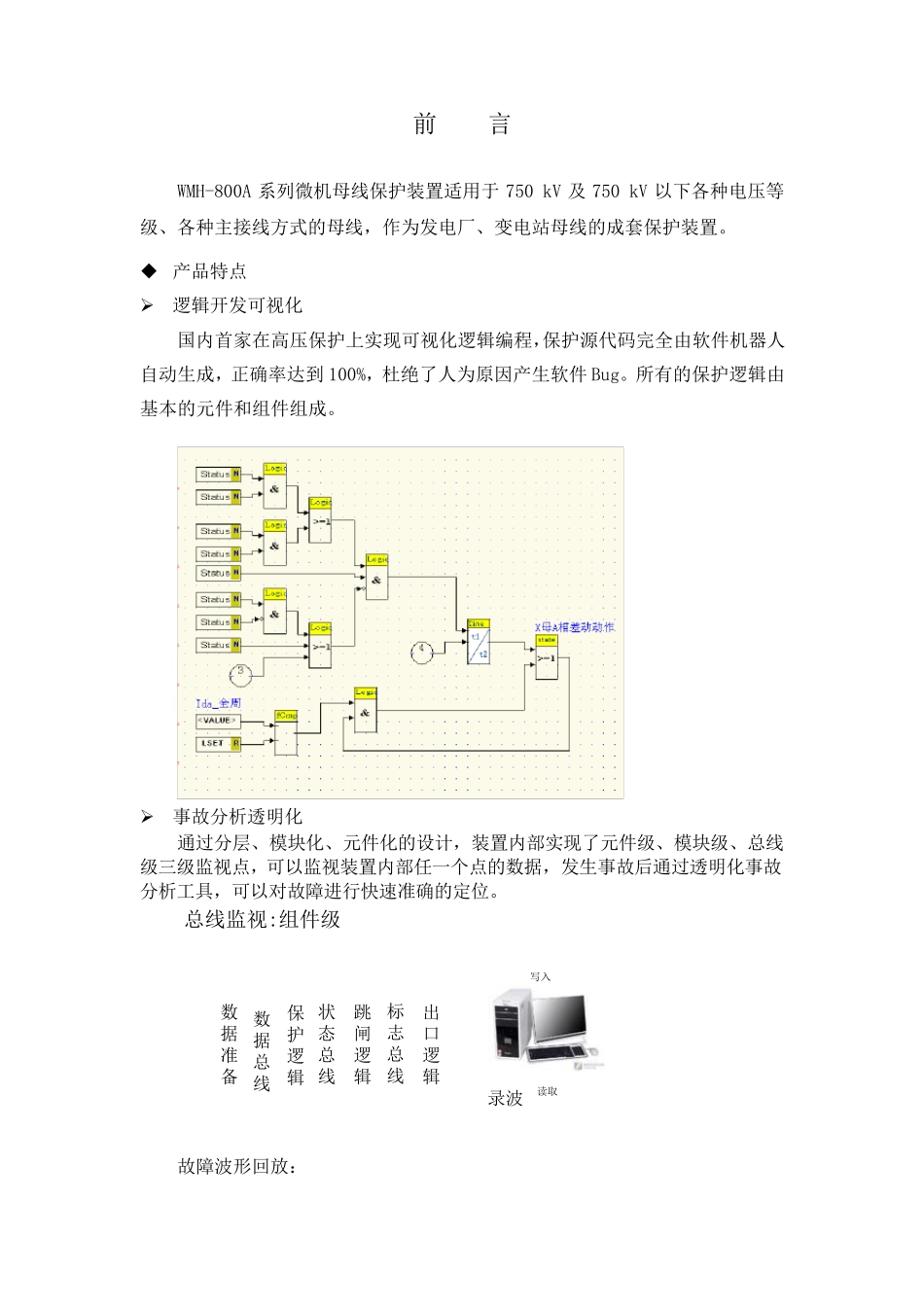

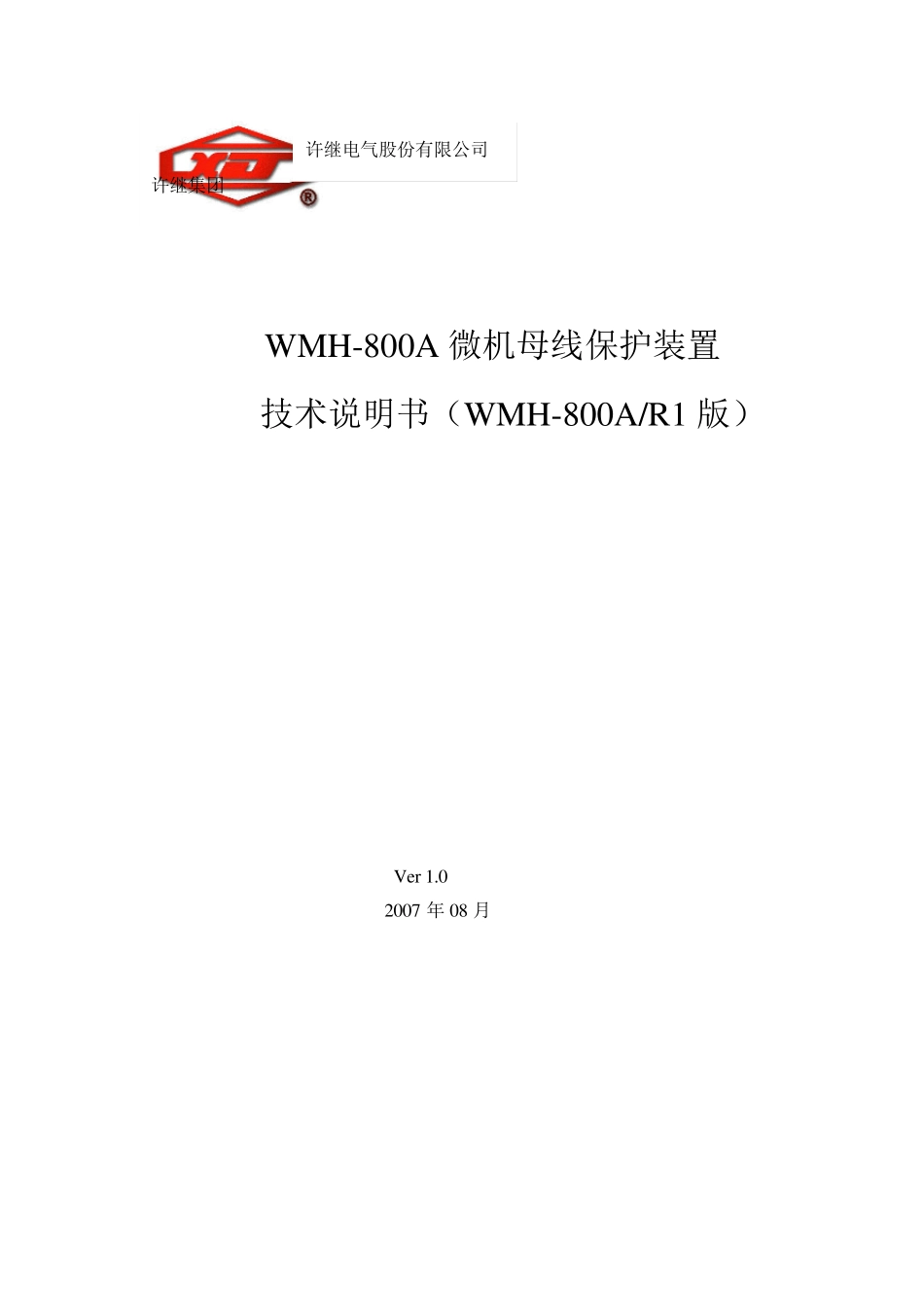

WMH-800A 微机母线保护装置 技术说明书（WMH-800A/R1 版） Ver 1.0 2007 年 08 月 许继电气股份有限公司 许继集团 前 言 WMH-800A 系列微机母线保护装置适用于750 kV 及750 kV 以下各种电压等级、各种主接线方式的母线，作为发电厂、变电站母线的成套保护装置。 产品特点 ➢ 逻辑开发可视化 国内首家在高压保护上实现可视化逻辑编程，保护源代码完全由软件机器人自动生成，正确率达到 100%，杜绝了人为原因产生软件 Bug。所有的保护逻辑由基本的元件和组件组成。 ➢ 事故分析透明化 通过分层、模块化、元件化的设计，装置内部实现了元件级、模块级、总线级三级监视点，可以监视装置内部任一个点的数据，发生事故后通过透明化事故分析工具，可以对故障进行快速准确的定位。 数保跳出状标数总线监视据准备护逻辑闸逻辑口逻辑态总线志总线录波写入读取据总线:组件级 故障波形回放： ➢ 工程应用柔性化 采用功能自描述和数据自描述技术，实现了内容可以通过描述文件以不同的形式重组，功能可以通过配置文件形式重构，解决了不同用户差异化需求和软件版本集中管理的矛盾。 母线保护采用图形拓扑技术，由主接线图自动生成配置文件，实现母线保护软件应用于各种接线各种电压等级时版本统一。 ➢ 人机界面设计人性化 主接线图主接线配置信息保护功能投退信息输入输出配置信息配置信息XJ-GUI 和现场调试向导的成功应用，降低了现场维护和运行人员的工作强度，使运行维护工作变得轻松。 借助 XJ-GUI 界面设计工具，实现操作界面的灵活定制及人性化设计； 主接线图及丰富的实时数据的显示； 类 WINDOWS 菜单，通过菜单提示，可完成装置的全部操作。 专利技术 一种母线运行方式识别的微机自动识别方法（ZL98116823X） 一种双母线系统微机型失灵保护方法（ZL98116830.2） WMH-800A 微机母线保护装置技术说明书 1 1 概述 ................................................................ 5 1.1 应用范围及保护配置 ................................................ 5 1.2 装置主要特点 ...................................................... 6 1.2.1 保护性能 .................................................... 7 1.2.2 高性能、高冗余的许继新一代软、硬件平台 ...................... 7 1.2.3 开放性、灵活配置的通信功能 .................
